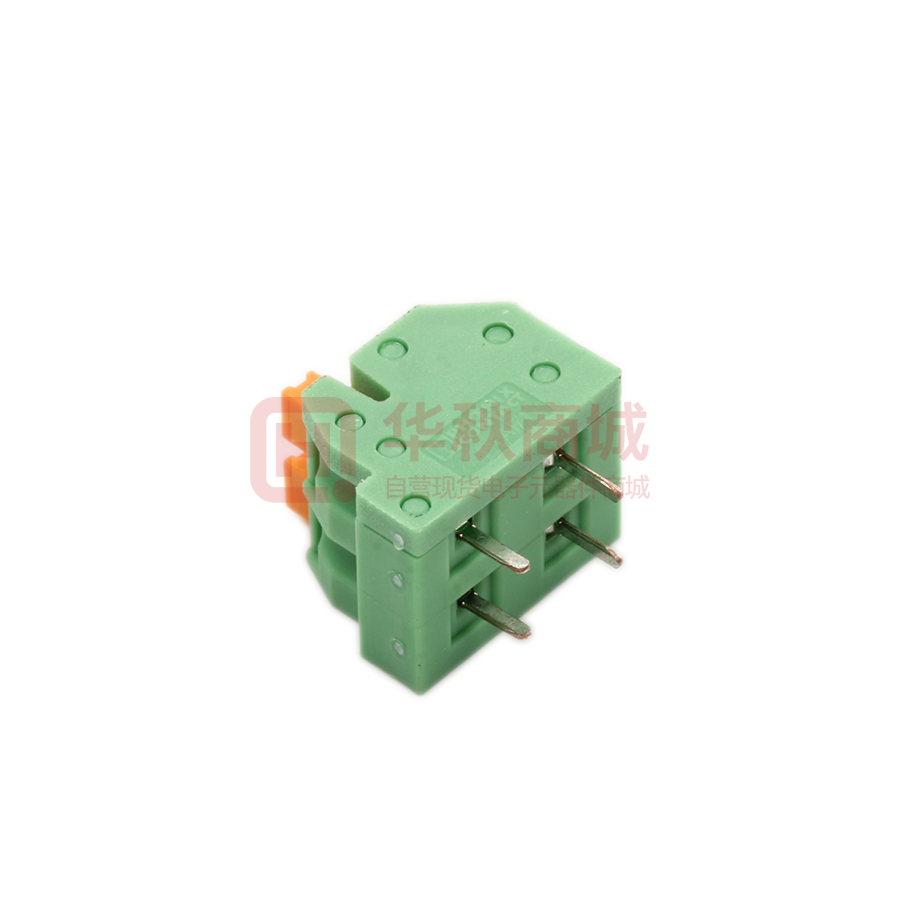

外形扁平的 SPTAF 1 PCB 端子块

Phoenix Contact 的 SPTAF 1 端子块(SPTAF 1 Low-Profile PCB Terminal Blocks)提供三种方便的弹簧杆选择,以满足各种不同的需求
发布时间:2018-06-14
无论是要寻找可适合紧凑空间的连接器、方便接线的连接器还是兼顾空间和便利性要求的配件,Phoenix Contact SPTAF 1 连接器系列都可满足您的要求。这种连接器系列采用扁平型连接器基体,高度仅为 8 mm,提供弹簧线端接、8 A 和 300 V UL 额定值以及三种用户友好型弹簧杆选择。
为实现最紧密的配合,IL 系列具有内部操作杆,使连接器的总高度保持至仅 8 mm。对于多股绞线,只需一把螺丝刀即可快速、轻松地打开连接。
EL 系列无需使用工具。可用手指将外部操作杆轻松压下,这一连接器即保持 10.2 mm 的总体高度。
创新的锁定杆为 LL 系列所特有,可将连接器锁定于打开位置。这能让安装人员使用双手布线。EL 系列连接器无需工具即可使用,且该器件高度小于 11 mm。与 Phoenix Contact 的弹簧连接器一样,实芯和带扣箍导线均可插入到这三个连接器系列当中,而无需打开弹簧连接。
外形扁平的 SPTAF 1 PCB 端子块特性
按入式弹簧连接技术可快速进行导线端接
3 种弹簧杆设计选择,因此能轻松找到合适的连接器
簿片式连接器设计可进行彩色编码,使接线简单、无误
使用集成测试点,快速、方便地测试
外形扁平的 SPTAF 1 PCB 端子块应用
照明
楼宇自动化
任何需要扁平型端子块的应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1862411 | 接线端子-连接器 | ¥9.54324 | 在线订购 | |
![]() | | 1862424 | 接线端子-连接器 | PCBTERMINALBLOCK3POS5MM | ¥13.78586 | 在线订购 |
![]() | | 1862437 | 接线端子-连接器 | PCBTERMINALBLOCK4POS5MM | ¥18.31523 | 在线订购 |
![]() | | 1862440 | 接线端子-连接器 | PCBTERMINALBLOCK5POS5MM | ¥21.73678 | 在线订购 |
![]() | | 1862453 | 接线端子-连接器 | PCBTERMINALBLOCK6POS5MM | ¥25.71223 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1862327 | 接线端子-连接器 | PCBTERMINALBLOCK7POS5M | ¥29.24953 | 在线订购 |
![]() | | 1862275 | 接线端子-连接器 | PCBTERMINALBLOCK2POS5MM | ¥9.79371 | 在线订购 |
![]() | | 1862288 | 接线端子-连接器 | PCBTERMINALBLOCK3POS5MM | ¥14.14769 | 在线订购 |
![]() | | 1862291 | 线对板针座-连接器 | PCBTERMINALBLOCK4POS5MM | 在线订购 | |
![]() | | 1862314 | 接线端子-连接器 | PCBTERMINALBLOCK6POS5MM | ¥26.38708 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1862084 | 接线端子-连接器 | PCBTERMINALBLOCK6POS3.5MM | ¥26.38708 | 在线订购 |
![]() | | 1862055 | 接线端子-连接器 | ¥13.78586 | 在线订购 | |
![]() | | 1862071 | 接线端子-连接器 | PCBTERMINALBLOCK5POS3.5MM | ¥22.30729 | 在线订购 |
![]() | | 1862097 | 接线端子-连接器 | PCBTERMINALBLOCK7POS3.5M | ¥30.01723 | 在线订购 |
![]() | | 1862042 | 接线端子-连接器 | 接线端子 间距3.5mm 1x4Pin 直插 | ¥3.59917 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1861975 | 接线端子-连接器 | 接线端子 1x6P 3.5mm 每排P数:6 排数:1 直插 | ¥14.87700 | 在线订购 |
![]() | | 1861933 | 接线端子-连接器 | PCBTERMINALBLOCK2POS3.5MM | ¥9.79371 | 在线订购 |
![]() | | 1861946 | 接线端子-连接器 | ¥13.78586 | 在线订购 | |
![]() | | 1861962 | 接线端子-连接器 | ¥22.30729 | 在线订购 | |
![]() | | 1861959 | 接线端子-连接器 | ¥17.84681 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1864325 | 接线端子-连接器 | PCBTERMINALBLOCK6POS3.5MM | ¥27.83889 | 在线订购 |
![]() | | 1864286 | 接线端子-连接器 | PCBTERMINALBLOCK2POS3.5MM | ¥10.70399 | 在线订购 |
![]() | | 1864299 | 接线端子-连接器 | PCBTERMINALBLOCK3POS3.5MM | ¥15.23344 | 在线订购 |
![]() | | 1864309 | 接线端子-连接器 | PCBTERMINALBLOCK4POS3.5MM | ¥19.43913 | 在线订购 |
![]() | | 1864312 | 接线端子-连接器 | PCBTERMINALBLOCK5POS3.5MM | ¥24.12784 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 1864464 | 接线端子-连接器 | PCBTERMINALBLOCK5POS5MM | 在线订购 | |
![]() | | 1864451 | 接线端子-连接器 | PCBTERMINALBLOCK4POS5MM | ¥19.94934 | 在线订购 |
![]() | | 1864477 | 接线端子-连接器 | PCBTERMINALBLOCK6POS5MM | ¥28.56956 | 在线订购 |
![]() | | 1864480 | 接线端子-连接器 | PCBTERMINALBLOCK7POS5M | 在线订购 | |
![]() | | 1864435 | 接线端子-连接器 | PCBTERMINALBLOCK2POS5MM | ¥10.70399 | 在线订购 |
