ADE7753 单相多功能计量 IC
Analog Devices 的 ADE7753 单相多功能计量 IC（ADE7753 Single-Phase Multifunction Metering ICs） 采用 20 引脚 SSOP 封装
发布时间：2018-06-14
ADI 的 ADE77531 具有专有模数转换器（ADC）和数字信号处理（DSP）功能，可在环境条件和时间发生巨大变化时实现高精度。ADE7753 集成了两个二阶 16 位 Σ-Δ ADC、数字积分器（基于 CH1）、参考电路、温度传感器、以及执行有功、无功和视在电能测量、线电压周期测量和电压电流均方根计算所需的的所有信号处理能力。可选片上数字积分器为 di/dt 电流传感器（例如罗氏线圈）提供了直接接口，无需外部模拟积分器，从而实现了出色的长期稳定性和电流与电压通道之间的精确相位匹配。
ADE7753 提供一个读取数据的串行接口和一个与有功功率成比例的脉冲输出频率 (CF)。各种系统校准特征，即通道偏移校正、相位校准和功率校准，确保了高精度。该器件还检测短持续时间的低或高电压变化。仅正功率蓄能模式提供了一个选择，仅在检测到正功率时才蓄能。内部空载阈值确保零件在没有负载时不会出现任何蠕变。过零输出（ZX）产生与线路电压的过零点同步的脉冲。此信号在线路周期有功和视在电能累积模式下内部使用，可实现更快的校准。
ADE7753 单相多功能计量 IC特性
高准确率；支持 IEC 60687/61036/61268 和 IEC 62053-21/62053-22/62053-23
片上数字积分器可实现 di/dt 输出与电流传感器的直接连接
电流通道中的 PGA 允许直接连接至分流器和电流互感器
有功、无功和视在电能；采样波形；电流和电压 rms
在 1000 比 1 的动态范围内，有功电能测量误差小于 0.1%（25°C 时）
提供仅正功率蓄能模式
用于线路电压浪涌和 SAG 和 PSU 监控的片上用户可编程阈值
功率、相位和输入偏移的数字校准
片上温度传感器（典型值 ±3°C）
串行外设接口（SPI）兼容型串行接口
具有可编程频率的脉冲输出
中断请求引脚（IRQ）和状态寄存器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

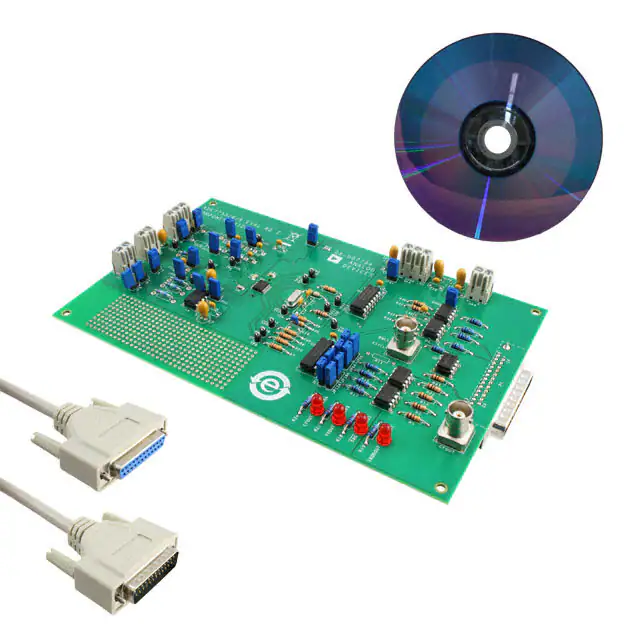

 | | EVAL-ADE7753ZEB | 开发板/评估板/验证板（废弃） | BOARD EVALUATION AD7753 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADE7753ARSZRL | 电能计量-电源管理 | Single Phase Meter IC 20-SSOP | ￥22.03200 | 在线订购 |
 | | ADE7753ARSZ | 电能计量-电源管理 | Single Phase Meter IC 20-SSOP | ￥25.87500 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADE7753datasheet | | - |  |
