精密信号链和电压调节元件
意法半导体（STMicroelectronics）推出TSU111运算放大器和LDLN025稳压器（Precision Signal Chain and Voltage Regulation Components），它们协同工作，为物联网和可穿戴设备的高性能传感器接口创造高精度
发布时间：2018-06-14
意法半导体的 LDLN025稳压器和TSU111运算放大器完美匹配，可为物联网和可穿戴设备的高性能传感器接口创建超小尺寸，低功耗和高精度。
TSU111
STMicroelectronics的小尺寸1.2 mm x 1.3 mm外形，典型电流仅为900 nA，TSU111纳米功率运算放大器有助于将模拟电路的尺寸和能量需求降至医疗监视器，可穿戴电子设备，气体探测器，pH值传感器，红外运动传感器和支付标签。TSU111的极低工作电流与某些低成本电容器的漏电流相当，并且需要超过25年的时间来放电220 mAh CR2032电池。因此，运算放大器可以设计为对整个系统能量管理的影响可以忽略不计。
LDLN025
意法半导体的低压差（LDO）稳压器可提供与输出电流和占位面积相关的一流噪声性能，产生低于6.5μV的RMS满载250 mA时的噪声，轮廓仅为0.63 mm x 0.63 mm。为确保高精度和高灵敏度，LDLN025旨在为ADC，VCO或传感器等精密IC提供超平滑和稳定的电压。凭借其占地面积小的优势，它可以支持空间受限的产品，如智能手机，智能手表，健身监视器，医疗传感器和无线物联网设备，以支持更好的功能。典型应用是噪声敏感负载，如ADC，移动电话和平板电脑中的VCO以及无线LAN设备。LDLN025旨在控制静态电流，并在压差操作期间保持较低值，从而延长电池供电设备的工作时间。
精密信号链和电压调节元件特性
TSU111功能
亚微安电流消耗：I CC = 900 nA典型值，25°C
低偏移电压Vio：
在25°C时最大150μV
在整个温度范围内（-40°C至+ 85°C）最大235μV
3.6μV：过0.1 Hz至10赫兹带宽的低噪声PP
高精度，无需校准
低电源电压：1.5 V至5.5 V.
轨到轨输入和输出
低输入偏置电流：25°C时最大10 pA
超过25年的典型等效寿命由220 mAh CR2032硬币型锂电池供电
LDLN025功能
超低输出噪声：6.5μV RMS
工作输入电压范围：1.5 V至5.5 V.
输出电流高达250 mA
非常低的静态电流：空载时为12μA
在退出状态下控制I Q.
极低压差：250 mA时250 mV
非常高的PSRR：100 Hz时为80 dB，100 kHz时为60 dB
输出电压精度：线路，负载和温度的2％
输出电压版本：1 V至5 V，步进为50 mV
逻辑控制电子关机
输出放电功能
内部软启动
过流和热保护
温度范围：-40°C至+ 125°C

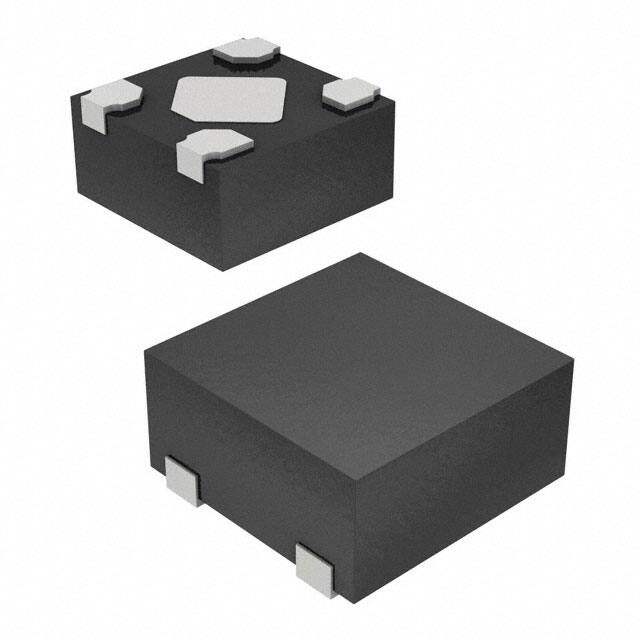

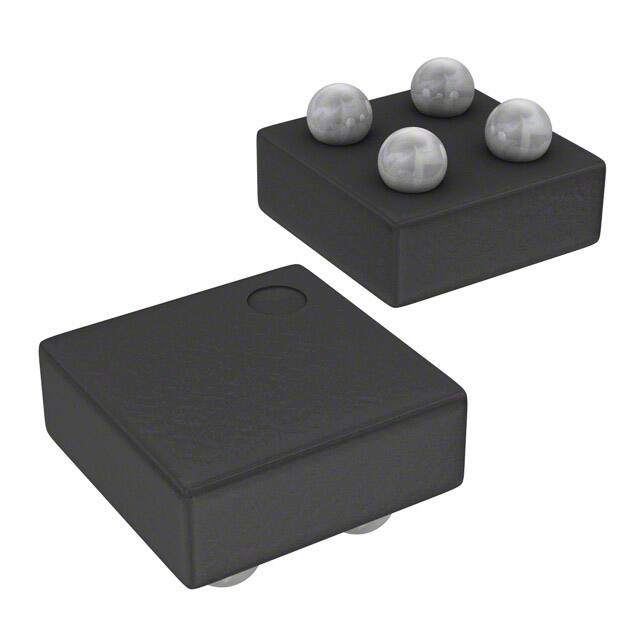

封装：Flip-Chip4，DFN4-1x1
精密信号链和电压调节元件应用
TSU111应用
气体传感器：CO，O 2和H 2 S.
警报：PIR传感器
超长寿命电池供电应用
用于能量收集和可穿戴产品的信号调节
电池电流检测
有源RFID标签
LDLN025应用
穿戴式
智能手机/平板电脑
VCO和RF模块
图像传感器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LDLN025J2925R | 线性稳压器/LDO-电源管理 | IC REG LIN 2.925V 250MA 4FLIPCHP | ￥1.21527 | 在线订购 |
| | LDLN025J18R | 线性稳压器/LDO-电源管理 | ￥4.49163 | 在线订购 | |
| | LDLN025J32R | 线性稳压器/LDO-电源管理 | IC REG LIN 3.2V 250MA 4FLIPCHIP | 在线订购 | |
 | | LDLN025PU30R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3V 250MA 4DFN | 在线订购 | |
| | LDLN025PU25R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 2.5V 250MA 4DFN | ￥1.34053 | 在线订购 |
 | | LDLN025PU18R | 线性稳压器/LDO-电源管理 | ￥3.30574 | 在线订购 | |
| | LDLN025PU32R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.2V 250MA 4DFN | 在线订购 | |
| | LDLN025PU33R | 线性稳压器/LDO-电源管理 | IC REG LINEAR 3.3V 250MA 4DFN | ￥1.45539 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TSU111IQ1T | 运算放大器-运算放大器及比较器 | 纳功率（900 nA）高精度（150 μV）5V CMOS运算放大器 | ￥6.02042 | 在线订购 |
 | | TSU111ICT | 精密放大器-运算放大器及比较器 | 纳功率（900 nA）高精度（150 μV）5V CMOS运算放大器 | ￥5.94568 | 在线订购 |
