AD6684 135 MHz 四通道中频 IF 接收器

Analog Devices 的高精度接收器(AD6684 135 MHz Quad Intermediate Frequency IF Receiver)具有四个 14 位 500 MSPS 模数转换器 (ADC),适用于 LTE、GSM 和 CDMA 应用
发布时间:2018-06-14
ADI AD6684 是一款 135 MHz 带宽、四通道 IF 接收器,采用四个 14 位、500 MSPS ADC 和各种不同的数字处理块,包括四个宽带 DDC、NSR 和 VDR 监控。该器件带片载缓冲器和采样保持电路,实现了低功耗、小尺寸和易用性。AD6684 专为支持 3G/4G、LTC 和 W-CDMA 频段等高精度通信应用而设计。四个 ADC 内核采用多级差分流水线架构,并集成了输出误差校正逻辑。每一内核均具有宽带宽输入,支持各种用户可选择的输入范围。集成的电压基准大大简化了设计。提供灵活的省电选择,可根据需要大大节省电力。所有这些特性可使用 1.8 V、3 线 SPI 进行编程。AD6684 针对宽输入的带宽、出色的线性度和低功耗特性进行了优化,采用小型 10 mm x 10 mm、72-LFCSP 封装,工作温度范围为 -40 °C 至 +105 °C。
AD6684 135 MHz 四通道中频 IF 接收器特性
接收器
135 MHz 频率
JESD204B(子类 1)编码串行数字输出
通道速率高达 15 Gbps
1.68 W 总功耗(500 MSPS 时)
每个 ADC 通道 420 mW
RF 类型:GSM、LTE、W-CDMA
封装/外壳:72-VFQFN,72-LFCSP (10 mm x 10 mm)
AD6684 135 MHz 四通道中频 IF 接收器应用
通信
分集多频带
多模数字接收器 3G/4G
宽带码分多址 (CDMA)
全球移动通信 (GSM) 系统
长期演进 (LTE、LTE-A)
HFC 数字反向路径接收器
数字预失真观察路径
通用软件无线电
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

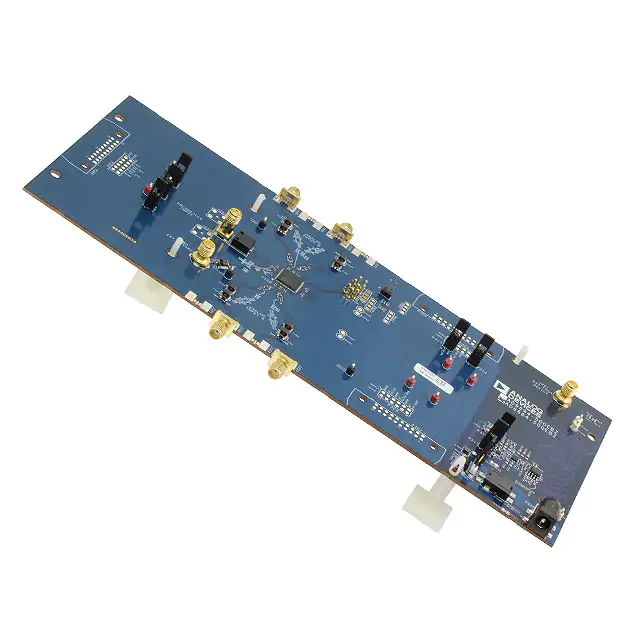

![]() | | AD6684-500EBZ | RF其它IC和模块-射频器件 | EVALBOARDFORAD6684 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | AD6684BCPZ-500 | RF收发器IC-射频/IF和RFID | 135MHz四通道中频接收机 | 在线订购 | |
![]() | | AD6684BCPZRL7-500 | RF其它IC和模块-射频器件 | 135MHZBWQUADRECEIVER | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| AD6684datasheet | | - |
