LMX2491 低噪声小数 N 分频 PLL
Texas Instruments 提供具有斜坡和超宽带信号发生功能的低噪声 6.4 GHz 小数 N 分频 PLL（LMX2491 Low-Noise Fractional-N PLL）
发布时间：2018-06-14
Texas Instruments 的 LMX2491 是一款具有斜坡和 chirp 超宽带信号发生功能的低噪声 6.4 GHz 宽带三角积分型小数 N 分频 PLL。 该器件由相位频率检测器、可编程充电泵和用于外部 VCO 的高频率输入组成。 LMX2491 支持广泛而灵活的斜升类功能 (class of ramping capabilities)，包括 FSK、PSK 和多达 8 段的可配置分段线性 FM 调制技术规范。 该器件支持 PLL 精细分辨率以及具有高达 200 MHz 相位检测器速率的快速斜升。 LMX2491 允许对其任何寄存器进行回读。 LMX2491 可配合 3.3 V 单电源使用。 此外，对高达 5.25 V 充电泵的支持能力可省去外部放大器，从而提供一种更简单、相位噪声性能更优的解决方案。
LMX2491 低噪声小数 N 分频 PLL特性
-227 dBc/Hz 标准化 PLL 噪声
500 MHz 至 6.4 GHz 宽带 PLL
3.15 V – 5.25 V 充电泵 PLL 电源
强大的斜坡和超宽带信号发生
200 MHz 最大相位检测器频率
FSK/PSK 调制引脚
模拟和数字锁定检测
单 3.3 V 电源供电能力
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMX2491RTWR | 时钟发生器/PLL频率合成器-时钟管理 | LMX2491 具有斜坡/线性调频脉冲生成功能的 6.4GHz 低噪声分数 N PLL | ￥29.54600 | 在线订购 |
| | LMX2491RTWT | 时钟发生器/PLL频率合成器-时钟管理 | LMX2491 具有斜坡/线性调频脉冲生成功能的 6.4GHz 低噪声分数 N PLL | ￥53.28524 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

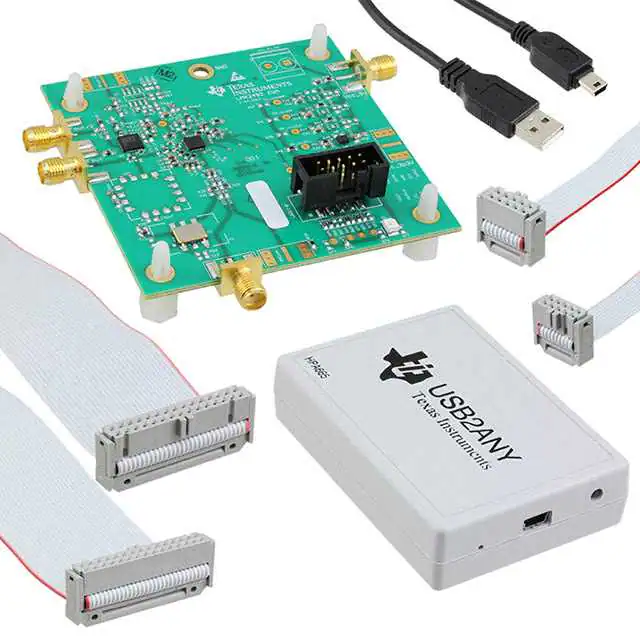

 | | LMX2492EVM | 开发板/评估板/验证板（废弃） | EVALBOARDPLLWITHVCOLMX2492 | ￥3436.50037 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| LMX2491中文资料 | | - |  | ||
| LMX2491datasheet | | - | |
