ADRF5021 SPDT 射频和微波开关
Analog Devices 提供 9 kHz 至 30 GHz 开关（ADRF5021 SPDT RF and Microwave Switches），适于雷达、工业和电信应用
发布时间：2018-06-14
ADI ADRF5021 是通用型、单刀双掷 (SPDT) 开关，采用硅工艺制造。 该器件采用超小型 3 mm × 3 mm、20 引线接点栅格阵列 (LGA) 封装，并提供 9 kHz 至 30 GHz 的高隔离和低插损。 ADRF5021 需要 + 3.3 V 和 -2.5 V 双电源电压，并提供互补金属氧化物半导体 (CMOS) / 低电压晶体管晶体管逻辑 (LVTTL) 逻辑兼容控制。 这些器件的设计面向微波、无线电和电信应用。
ADRF5021 SPDT 射频和微波开关特性
频率：
低至 9 kHz
高至 30 GHz
隔离与频率：60 dBm @ 30 GHz
插入损耗与频率：2 dB @ 30 GHz
非反射式 50 Ω 设计
正控制范围︰ 0 V 至 3.3 V
IIP3：52 dBm
拓扑结构：吸收式
电路：SPDT
P1dB：28 dBm
阻抗：50 Ω
ESD 额定值：4 kV 人体模型 (HBM)
工作温度范围：-40°C 至 +85°C
供电电压：3.3 V
射频类型：极小孔径端子 (VSAT)
封装/外壳：20-WFLGA，20-LGA (3 mm x 3 mm)
ADRF5021 SPDT 射频和微波开关应用
测试仪器
微波无线电
VSAT
军用无线电
雷达
电子对抗 (ECM)
宽带电信系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

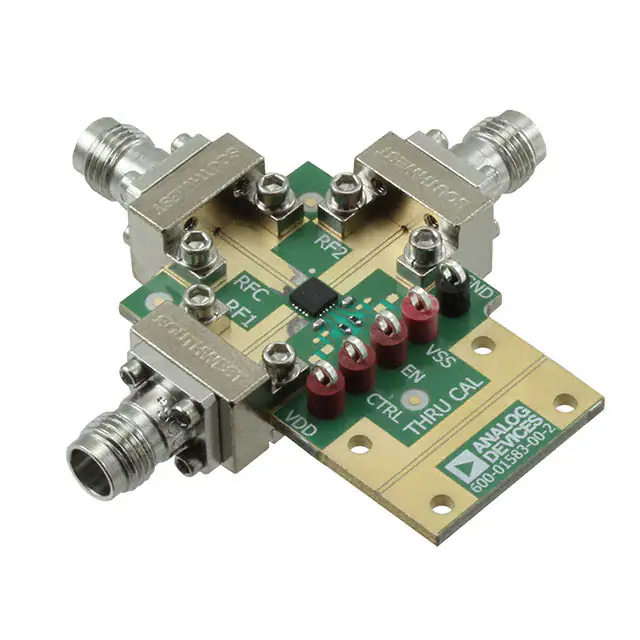

 | | ADRF5021-EVALZ | RF其它IC和模块-射频器件 | ADRF5021EVALBOARD | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADRF5021BCCZN | RF其它IC和模块-射频器件 | HIGH ISOLATION SPDT, 30GHZ, LOW | ￥1191.13200 | 在线订购 |
