MIKROE 1296 T Click 扩展板卡

Mikroelektronika 的 T Click 板卡(MIKROE 1296 T Click Add-On Board)采用了来自 Analog Devices、Microchip 和 Texas Instruments 的技术
发布时间:2018-06-14
4-20mA T Click™ 扩展板卡来自 Mikroelektronika,是一种采用 mikroBUS™ 外形的扩展板卡。该板卡是一种紧凑而简单的解决方案,能为您的设计添加 4-20 mA 行业标准通讯协议。该板卡采用 Analog Devices 的 ADuM1411 四通道数字隔离器、Microchip 的 MCP4921 12 位 DAC 以及 Texas Instruments 的 XTR116 4-20 mA 电流环路发射器。4-20mA T Click 通过三条 mikroBUS SPI 线路(SDI、SCK 和 CS)与目标板的控制器通讯。该板卡与 4-20 mA R Click 板卡配合使用时,可形成一个完整的 4-20 mA 标准电流环路。该板卡采用 3.3 V 和 5 V 电源。采用 LED 二极管指示电源状态。
4-20mA T Click 及其 ADuM1411、MCP4921 和 XTR116 IC 是在工业过程控制和测试系统领域中使用的理想器件。在工业标准电路环路中,该板卡用作传感器或仪表(已连接至微控制器)与受控外设之间的接口板。该板卡接收来自微控制器的输入信号,并设定环路输出电流 (4-20 mA)。
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

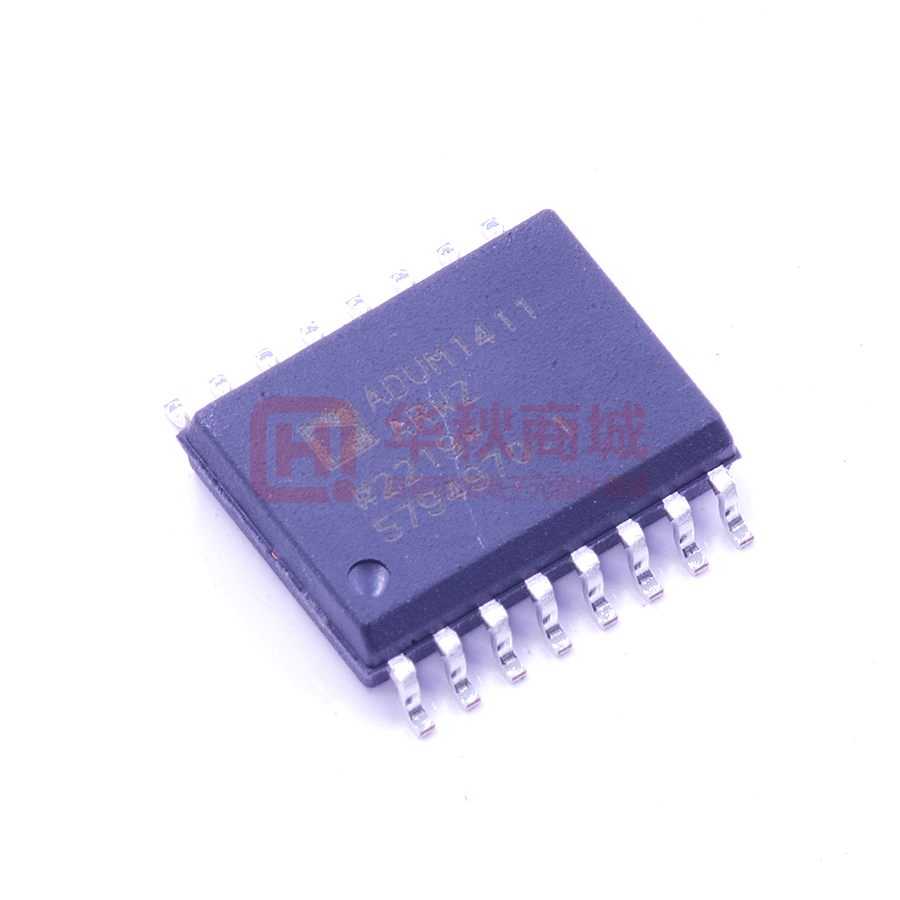

![]() | | ADUM1411ARWZ-RL | 数字隔离器-信号隔离器件及模块 | DGTL ISO 3.75KV GEN PURP SOIC16 | ¥12.65600 | 在线订购 |

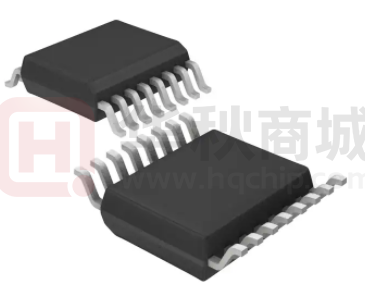

![]() | | ADUM1411BRWZ-RL | 数字隔离器-信号隔离器件及模块 | DGTL ISO 3.75KV GEN PURP 16SOIC | ¥51.30000 | 在线订购 |
![]() | | ADUM1411BRWZ | 数字隔离器-信号隔离器件及模块 | 隔离器的技术构架:Magnetic Coupling 类型:General Purpose 通道数:4 通道类型:Unidirectional 隔离电压:3750Vrms 数据速率:10Mbps | ¥3.66120 | 在线订购 |
![]() | | ADUM1411ARWZ | 数字隔离器-信号隔离器件及模块 | 通用 数字隔离器 3750Vrms 4 通道 1Mbps 25kV/µs CMTI 16-SOIC(0.295",7.50mm 宽) | ¥22.42500 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | MCP4921-E/MS | 线性 - 比较器 | IC DAC 12BIT SNGL W/SPI 8MSOP | ¥23.56110 | 在线订购 |
![]() | | MCP4921-E/P | 线性 - 比较器 | IC DAC 12BIT SNGL W/SPI 8DIP | ¥25.26811 | 在线订购 |
![]() | | MCP4921-E/MC | 线性 - 比较器 | DAC 12BIT SGL W/SPI 8DFN | ¥23.56110 | 在线订购 |
![]() | | MCP4921T-E/MS | 线性 - 比较器 | IC DAC 12BIT SNGL W/SPI 8MSOP | ¥17.71253 | 在线订购 |
![]() | | MCP4921-E/SN | 线性 - 比较器 | IC DAC 12BIT SNGL W/SPI 8SOIC | ¥23.56110 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | DM164137 | 线性 - 比较器 | CURIOSITY DEV BOARD | ¥462.50204 | 在线订购 |
![]() | | DM320104 | 线性 - 比较器 | CURIOSITY PIC32MZEF DEVELOPMENT | 在线订购 | |
![]() | | DM164136 | 线性 - 比较器 | CURIOSITY HPC | ¥300.83100 | 在线订购 |
![]() | | DM240016 | 线性 - 比较器 | PIC24FJ256GA7 CURIOSITY DEVBOARD | ¥182.95964 | 在线订购 |
| | DM240004 | 线性 - 比较器 | CURIOSITY PIC24F DEV BOARD | ¥210.67031 | 在线订购 | |
![]() | | DM320101 | 线性 - 比较器 | PIC32MM CURIOSITY DEV BOARD | ¥174.01593 | 在线订购 |
![]() | | DM320103 | 线性 - 比较器 | CURIOSITY PIC32MX470 DEVELOPMENT | ¥253.81606 | 在线订购 |
![]() | | DM320107 | 线性 - 比较器 | PIC32MM USB CURIOSITY DEV BOARD | ¥219.57110 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | MIKROE-1296 | 线性 - 比较器 | BOARD ADD-ON 4-20MA T CLICK | ¥273.01556 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | XTR116UA | 线性 - 比较器 | IC CURRENT TRANSMITTER 8SOIC | ¥42.08774 | 在线订购 |
![]() | | XTR116U | 线性 - 比较器 | IC CURRENT TRANSMITTER 8SOIC | ¥48.86897 | 在线订购 |
![]() | | XTR116UA/2K5 | 线性 - 比较器 | IC CURRENT TRANSMITTER 8SOIC | ¥19.83099 | 在线订购 |
![]() | | XTR116U/2K5 | 线性 - 比较器 | IC CURRENT TRANSMITTER 8SOIC | ¥23.70940 | 在线订购 |
