CeraLink 电容器

EPCOS 用于吸收器和直流链路电路的 CeraLink 电容器(CeraLink Capacitors)适用于高频、SiC 和 GaN 功率半导体
发布时间:2018-06-14
TDK Corporation 推出新一代 EPCOS CeraLink™——一种基于 SiC 和 GaN 半导体的、针对快速开关转换器吸收器和直流链路的高紧凑型解决方案。 这些电容器基于陶瓷材料 PLZT(镧锆钛酸铅)。 相比传统的陶瓷电容器,CeraLink 电容器在应用电压下的最大电容与纹波电压比重成正比增加。

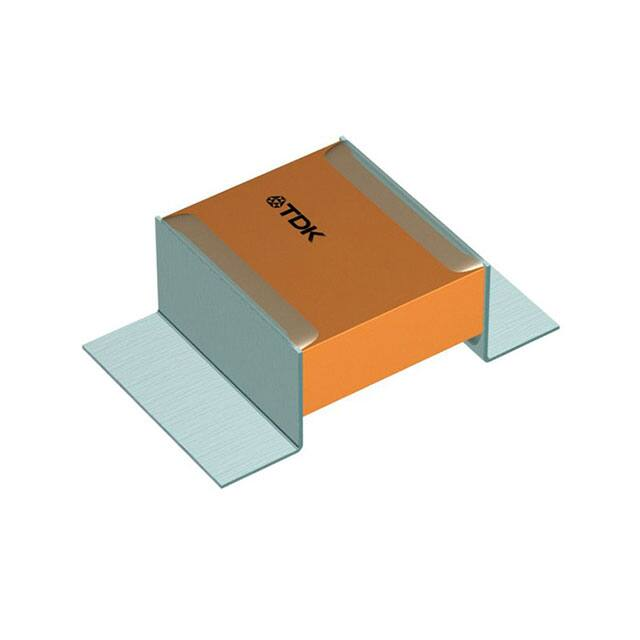

SMD 扁平版 CeraLink 产品的重大优势是,它们凭借小巧的体积甚至能够嵌入到 IGBT 模块中。 这样可以开发出较低电感设计,如此在半导体切换时就不会产生显著过压。
CeraLink 电容器特性
低于 3.5 nH 的极低 ESL 值
-40 °C 至 150 °C 的高工作温度
额定电压为 500、700 和 900 VDC
0.25 µF 至 20 μF 的电容值
可以嵌入 IGBT 模块
CeraLink 电容器应用
用于 SiC 和 GaN 功率半导体器件的吸收器和直流链路电路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | B58031I5105M062 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 1µF ±20% 500V | ¥27.00856 | 在线订购 |
![]() | | B58031I7504M062 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 500nF ±20% 700V | ¥28.67954 | 在线订购 |
![]() | | B58033I5206M001 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) DIP6 20µF ±20% 500V - | 在线订购 | |
![]() | | B58031U5105M062 | 贴片电容(MLCC)-电容器 | 贴片电容(MLCC) SMD 1µF ±20% 500V - | ¥24.43853 | 在线订购 |
![]() | | B58031I7504M002 | 时钟/计时 - 延迟线 | CAP CER 0.5UF 700V SMD | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | 495-75579-KIT | 电容器套件-套件 | CAPKITCER0.25UF-1UF18PCS | 在线订购 |
