XR76203-05-08 降压稳压器
Exar 的 XR76203-05-08 降压稳压器(XR76201-03-05-08 Step-Down Regulators)具有极快的线路和负载瞬态响应能力,无需环路补偿
发布时间:2018-06-14

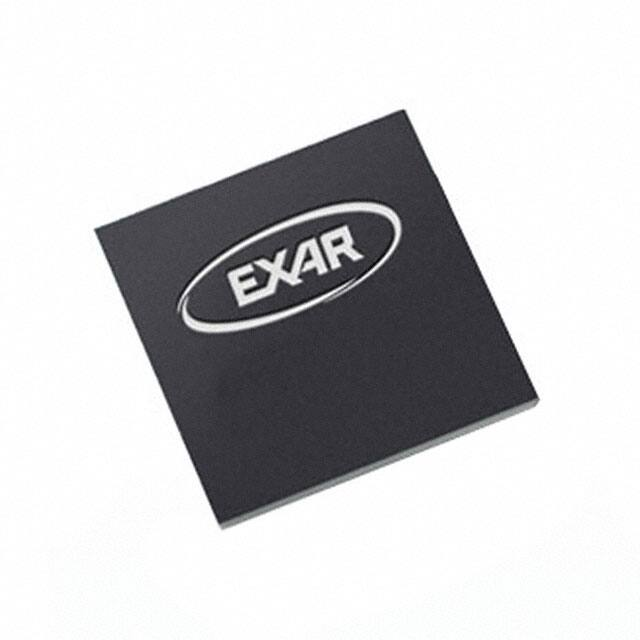

Exar 的 3 A、5 A 和 8 A 40 V 同步降压稳压器采用小型 5 mm × 5 mm QFN 封装以及 Exar 的专有恒定导通时间架构,从而利用陶瓷输出电容器实现了出色的线路和负载调节能力、快速瞬态响应能力以及稳定性。
XR76203、XR76205 和 XR76208 器件属于同步降压稳压器,在单封装中集成了控制器、驱动器、阴极负载二极管和 MOSFET,适用于负载点电源。 XR76203、XR76205 和 XR76208 的额定负载电流分别为 3 A、5 A 和 8 A。 3 V 至 40 V 宽输入电压范围允许在行业标准 24 V ±10%、18 V 至 36 V 和整流型 18 VAC 和 24 VAC 电压轨下进行单电源工作。
凭借专有的仿真电流模式恒定导通时间 (COT) 控制方案,XR76203、XR76205 和 XR76208 采用陶瓷输出电容器能够提供极快的线路和负载瞬态响应能力。 这些器件无需环路补偿,因此简化了电路实施,减少了元件总数。 控制环路还具有出色的 0.07% 负载、0.15% 线路调节功能,并保持恒定工作频率。 可选择的省电模式允许用户以轻电流负载工作在断续导通模式 (DCM) 下,从而大幅提高转换器能效。
XR76203-05-08 降压稳压器特性
3 A、5 A、8 A 负载点降压型稳压器
5.0 V 至 40 V 连续宽输入电压范围
3 V 至 40 V PVIN,带 5 V 偏置
4.5 V 至 5.5 V 单电源工作
不低于 0.6 V 的可调节输出电压
专有的恒定导通时间控制技术
无需环路补偿
稳定的陶瓷式输出电容器
可在 200 ns 至 2 µs 内设定导通时间
100 kHz 至 800 kHz 恒定频率
可选择 CCM 或 CCM/DCM
CCM/DCM 在轻负载下实现高能效
CCM 在轻负载下实现恒定频率
可编程限流
可编程打嗝限流,带热补偿功能
精确的使能和电源良好标志
可编程软启动
5 mm × 5 mm QFN 封装 - 常见可扩展基底面
也可采用 3000 件卷带包装
XR76203-05-08 降压稳压器应用
负载点转换
分布式电源架构
FPGA/DSP/处理器电源
工业 PC
交换机/路由器
服务器
基站
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| XR76208EVB | 线性 - 比较器 | EVAL BOARD XR76208 8A 40V COT | 在线订购 | ||
| XR76205EVB | 线性 - 比较器 | EVAL BOARD XR76205 5A 40V COT | 在线订购 | ||
| XR76201EVB | 线性 - 比较器 | EVAL BOARD XR76201 1.5A 40V COT | 在线订购 | ||
| XR76203EVB | 线性 - 比较器 | EVAL BOARD XR76203 3A 40V COT | 在线订购 |
图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
---|---|---|---|---|---|---|
| XR76208EL-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 8A 30QFN | 在线订购 | ||
| XR76205ELMTR-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30QFN | 在线订购 | ||
| XR76205EL-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 5A 30QFN | 在线订购 | ||
| XR76203EL-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 3A 30QFN | 在线订购 | ||
| XR76208ELMTR-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 8A 30QFN | 在线订购 | ||
| XR76201EL | 线性 - 比较器 | IC REG BUCK ADJ 1.5A SYNC 30QFN | 在线订购 | ||
| XR76203ELMTR-F | DC-DC电源芯片-电源管理 | IC REG BUCK ADJUSTABLE 3A 30QFN | 在线订购 |
