基于 MOSFET 的 SLLIMM™-Nano 模块
STMicro 推出更高效、灵活和集成的系统（MOSFET-based SLLIMM™-nano Modules）
发布时间：2018-06-14
STMicroelectronics 推出基于 MOSFET 的 SLLIMM-nano 器件，进一步扩大了其智能电源模块（25 °C 时 1 A 和 2 A 额定电流，500 V 击穿电压）。低 MOSFET 导通电阻（2 A 和 1 A 版本分别为 3.6 Ω 和 1.7 Ω ）加上低开关损耗可确保高总体能效，并降低了成本。
它们针对高达 100 W 的应用，如压缩机、泵、风扇，及其它以高达 20 kHz 频率工作的低功耗电机驱动器硬开关电路。

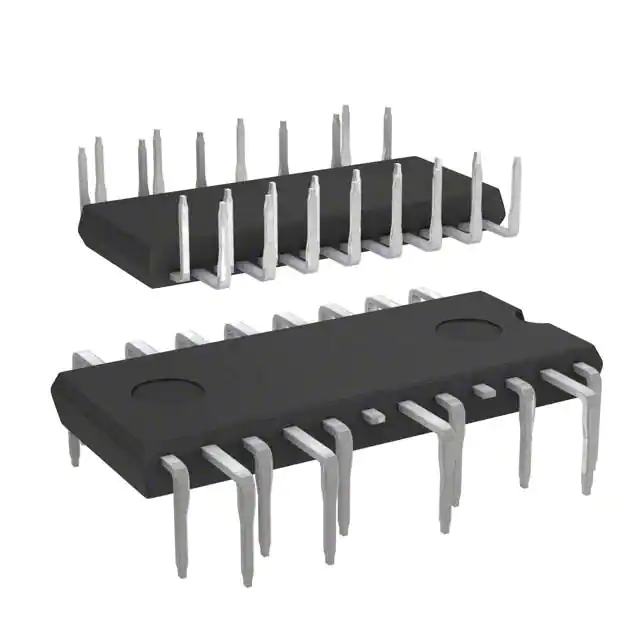

这些器件提供锯齿形引脚和直列式引脚封装选择，让设计人员有更高的灵活性，简化了机电组件和其它空间受限型应用中的板布局并最大限度降低控制器尺寸。
基于 MOSFET 的 SLLIMM™-Nano 模块特性
集成三相 MOSFET 桥式逆变器和栅极驱动器 HVIC
25 °C 下 1 A - 2 A 额定电流
低 MOSFET 导通电阻（2 A 和 1 A 版本分别为 3.6 Ω 和 1.7 Ω ）
最高工作结温 150°C
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | STIPN1M50T-H | 显示模块-光电器件 | SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，1 A、3.6 Ohm最大值、500 V MOSFET | ￥63.84379 | 在线订购 |
| | STIPN2M50T-HL | 显示模块-光电器件 | ￥90.75277 | 在线订购 | |
 | | STIPN2M50T-H | 显示模块-光电器件 | SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，2 A、1.7 Ohm最大值、500 V MOSFET | ￥84.74030 | 在线订购 |
 | | STIPN2M50-H | 显示模块-光电器件 | SLLIMM-nano小型低损耗智能成型模块IPM，3相逆变器，2 A、1.7 Ohm最大值、500 V MOSFET | ￥68.65965 | 在线订购 |
