    AD9361 / 3/4带ADC和DAC的宽带收发器

    AD9361 / 3/4带ADC和DAC的宽带收发器

    ADI公司推出用于射频/微波和航空航天/国防应用的AD9361 / 3/4收发器(AD9361/3/4 Wideband Transceivers with ADC and DACs)

    发布时间:2018-06-14

    ADI公司的  AD9361是一款高性能,高度集成的射频(RF)Agile Transceiver™。它专为3G和4G基站应用而设计。其可编程性和宽带功能使其成为各种收发器应用的理想选择。该器件将RF前端与灵活的混合信号基带部分和集成频率合成器相结合,通过为处理器提供可配置的数字接口简化了设计。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz,发送器LO工作频率范围为47 MHz至6.0 GHz,涵盖大多数许可和未许可频段。支持从低于200 kHz到56 MHz的信道带宽。

    ADI公司的AD9363是一款高性能,高度集成的RF敏捷收发器,专为3G和4G毫微微蜂窝基站应用而设计。其可编程性和宽带功能使其成为各种收发器应用的理想选择。该器件将RF前端与灵活的混合信号基带部分和集成频率合成器相结合,通过为处理器提供可配置的数字接口简化了设计。AD9363工作在325 MHz至3.8 GHz范围内,涵盖大多数许可和未许可频段。支持从低于200 kHz到20 MHz的信道带宽。

    ADI公司的AD9364是一款1 x 1通道高性能,高度集成的RF Agile收发器。其可编程性和宽带功能使其成为各种收发器应用的理想选择。该器件将RF前端与灵活的混合信号基带部分和集成频率合成器相结合,通过为处理器提供可配置的数字接口简化了设计。AD9364工作在70 MHz至6.0 GHz范围内,涵盖大多数许可和未许可频段。支持从低于200 kHz到56 MHz的信道带宽。



    AD9361 / 3/4带ADC和DAC的宽带收发器特性

    • AD9361 - 适用于3G和4G基站的RF Agile收发器

      • RF 2 x 2收发器,集成12位数模转换器(DAC)和模数转换器(ADC)

      • TDD和FDD操作

      • 双接收器

      • CMOS / LVDS数字接口

      • 集成的分数N合成器

      • 144 LFBGA / 144 CSP_BGA封装

    • AD9364 - 射频敏捷收发器

      • RF 1 x 1收发器,集成12位DAC和ADC

      • TDD和FDD操作

      • 用于手动增益的实时监控和控制信号

      • 144 LFBGA / 144 CSP_BGA封装

    • AD9363 - 射频捷变收发器

    • RF 2 x 2收发器,集成12位DAC和ADC

    • TDD和FDD操作

    • 双发射器

    • CMOS / LVDS数字接口

    • 集成的分数N合成器

    • 144 LFBGA / 144 CSP_BGA封装


    AD9361 / 3/4带ADC和DAC的宽带收发器应用

    1. 航天

    2. 安全和监视

      • 防御

      • 无人系统

      • 无人驾驶飞机

      • 机器人

    3. RF

    4. 微波

      • 通讯

      • 软件定义无线电

      • 无线基础设施


    AD9361/3/4 Wideband Transceivers with ADC and DACs
    图片数据手册产品型号产品分类产品描述价格操作

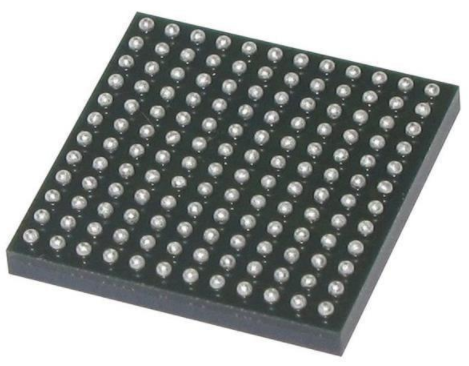

    AD9361BBCZRF其它IC和模块-射频器件 BGA144_10X10MM¥341.55000在线订购
    AD9361BBCZ-REELRF收发器IC-射频/IF和RFIDRF捷变收发器¥469.85400在线订购
    AD9364BBCZRF其它IC和模块-射频器件IC RF TXRX CELLULAR CSPBGA144在线订购
    AD9363ABCZRF其它IC和模块-射频器件2RXBY2TXLTEFEMTOTRANSCEIV在线订购

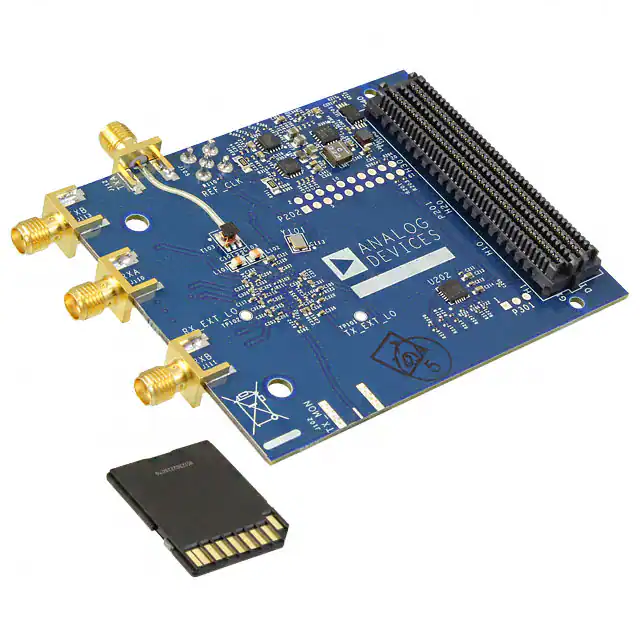

    Evaluation Boards
    图片数据手册产品型号产品分类产品描述价格操作
    AD-FMCOMMS4-EBZRF其它IC和模块-射频器件EVAL BOARD SOFTWARE DEFINE RADIO在线订购
    AD-FMCOMMS5-EBZ开发板/评估板/验证板-开发板/套件/编程器在线订购
    AD-FMCOMMS2-EBZRF其它IC和模块-射频器件BOARD TRANSCEIVER FOR FMC在线订购
    AD-FMCOMMS3-EBZRF其它IC和模块-射频器件EVAL BOARD SOFTWARE DEFINE RADIO在线订购
