AD4000/AD4001/AD4003/AD4004/AD4005 16 位模拟至数字转换器
Analog Devices 的伪差分 (SAR) ADC（AD4000/AD4001/AD4003/AD4004/AD4005 16-Bit, Analog-to-Digital Converters） 适用于自动化、手持设备和保健等应用
发布时间：2018-06-14
ADI AD4000/AD4001/AD4003/AD4004/AD4005 是低噪声、低功耗的高速 16 位 2 MSPS 精密逐次逼近寄存器模数转换器。AD4000 结合了易于使用的特性，具有更低的信号链功率和复杂性，并能够实现更高通道密度。高阻态模式与长采集阶段相结合，无需专用高功耗、高速 ADC 驱动，因而扩展了能够直接驱动此 ADC 的低功耗精密放大器的范围，同时仍能实现出色的性能。输入范围压缩特性可使 ADC 激励放大器和 ADC 采用公共电源轨，而无需负电源供电，同时保持完整的 ADC 代码范围。低串行外设接口 (SPI) 时钟速率要求降低了数字输入/输出功耗，扩大了处理器选用范围，并简化了横跨数字隔离发送数据的工作过程。
AD4000/AD4001/AD4003/AD4004/AD4005 采用 1.8 V 电源供电，对 (IN+) 与参考地 (IN-) 之间的模拟输入电压进行采样，范围从 0 V 至 VREF，VREF 范围为 2.4 V 至 5.1 V。在 turbo 模式下，器件在 2 MSPS 时以 75 MHz 的 sCk 速率（最小值）运行的功耗只有 14 mW，可实现 ±1.0 LSB INL（最大值）、16 位无遗漏码和 93 dB SNR。基准电压由外部提供，并且可独立于电源电压。
AD4000/AD4001/AD4003/AD4004/AD4005 16 位模拟至数字转换器特性
位数：16
每秒采样率：2 M
输入数量：1
输入类型：伪差分
数据接口：SPI/DSP
配置：ADC
比率 - S/H:ADC：0:1
封装/外壳：10 TFSOP，10 MSOP
A/D 转换器数量：1
架构：SAR
基准类型：外部
电压 - 供电，模拟：2.5 V 至 5 V
电压 - 供电，数字：1.8 V 至 5 V
工作温度：-40°C 至 +125°C (JT)
吞吐率： 2 MSPS 最大值；INL： ± 3.2 LSB 最大值
低功耗： 2 MSPS 时 9.75 mW（仅 VDD）和 2 MSPS 时 14 mW（总计）
输入范围：0 V 至 VREF；VREF：2.4 V 至 5.1 V
AD4000/AD4001/AD4003/AD4004/AD4005 16 位模拟至数字转换器应用
机器自动化
自动测试设备
手持设备
医疗设备
电池供电型设备
精密数据采集系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | AD4001BRMZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10MSOP | 在线订购 | |
 | | AD4000BRMZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10MSOP | 在线订购 | |
| | AD4004BRMZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10MSOP | 在线订购 | |
| | AD4005BRMZ | 模数转换器（ADC）-数据转换器 | 在线订购 | ||
| | AD4003BRMZ | 模数转换器（ADC）-数据转换器 | 18位、2 MSPS精密SAR差分ADC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

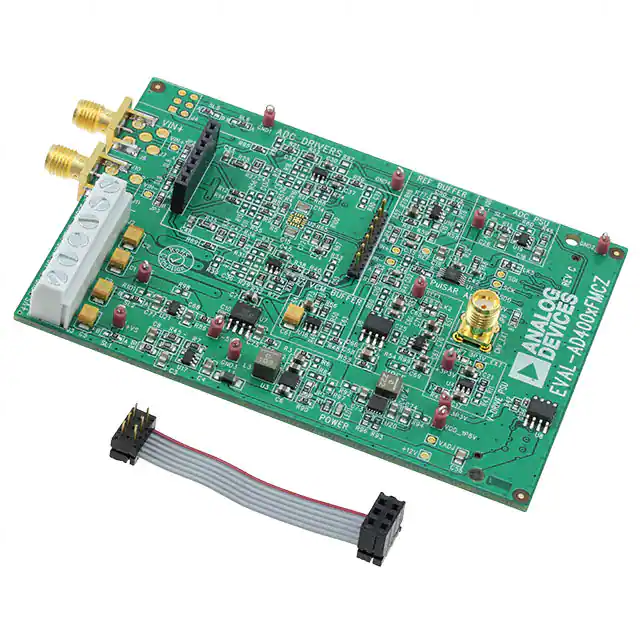

 | | EVAL-AD4001FMCZ | 模数转换器（ADC）-数据转换器 | EVALBOARDFORAD4001 | 在线订购 | |
 | | EVAL-AD4000FMCZ | 模数转换器（ADC）-数据转换器 | EVALBOARDFORAD4000 | 在线订购 |
