    主页所有制造商ADI采用 iCoupler® 技术的 ADuM4121/ADuM4121-1 隔离式栅极驱动器

    采用 iCoupler® 技术的 ADuM4121/ADuM4121-1 隔离式栅极驱动器

    采用 iCoupler® 技术的 ADuM4121/ADuM4121-1 隔离式栅极驱动器

    Analog Devices 推出其 ADuM4121 单通道驱动器(ADuM4121 / ADuM4121-1 Isolated Gate Drivers with iCoupler® Technology),用于电机控制和智能能源

    发布时间:2018-06-14

    Analog Devices ADuM4121/ADuM4121-1 是 2 A 隔离式单通道驱动器,借助 iCoupler 技术以提供高精度隔离。 ADuM4121/ADuM4121-1 提供 5 kVRMS 隔离度,采用宽体 8 引线 SOIC 封装。 这些隔离元件结合了高速 CMOS 与单片式变压器技术,性能出色,优于替代产品,如脉冲变压器和非隔离式栅极驱动器组合。
    这些器件使用 2.5 V 至 6.5 V 的输入电压工作,可兼容更低电压的系统。 与使用高压电平转换方法的栅极驱动器相比,ADuM4121/ ADuM4121-1 可以实现输入和输出之间的真正电隔离。
    ADuM4121/ADuM4121-1 包括在栅极驱动器下降沿输出 2 V 时激活的内部米勒箝位,为驱动栅极提供具有更低阻抗的路径,以减少米勒电容引起接通的可能性。

    采用 iCoupler® 技术的 ADuM4121/ADuM4121-1 隔离式栅极驱动器特性

    • 2 A 峰值输出电流

    • 2.5 V 至 6.5 V 输入

    • 4.5 V 至 35 V 输出

    • iCoupler 技术

    • 多个 UVLO 选择

    • CMOS 输入逻辑电平

    • 高结温工作

    • VDE 认证(申请中)

    • 8-SOIC 封装

    采用 iCoupler® 技术的 ADuM4121/ADuM4121-1 隔离式栅极驱动器应用

    1. 电机控制

    2. 仪器和测量

    3. 智能能源

    4. 通信

    5. 汽车

    6. 航空航天与国防

    ADuM4121/ADuM4121-1 Isolated Gate Drivers with iCoupler Technology
    图片数据手册产品型号产品分类产品描述价格操作
    ADUM4121ARIZ隔离式栅极驱动器-信号隔离器件及模块隔离式栅极驱动器 2A 2.5V~6.5V SOIC8_300MIL¥20.95200在线订购
    ADUM4121-1BRIZ隔离式栅极驱动器-信号隔离器件及模块OPTOISO5KVGATEDRIVER8SOIC¥698.06880在线订购

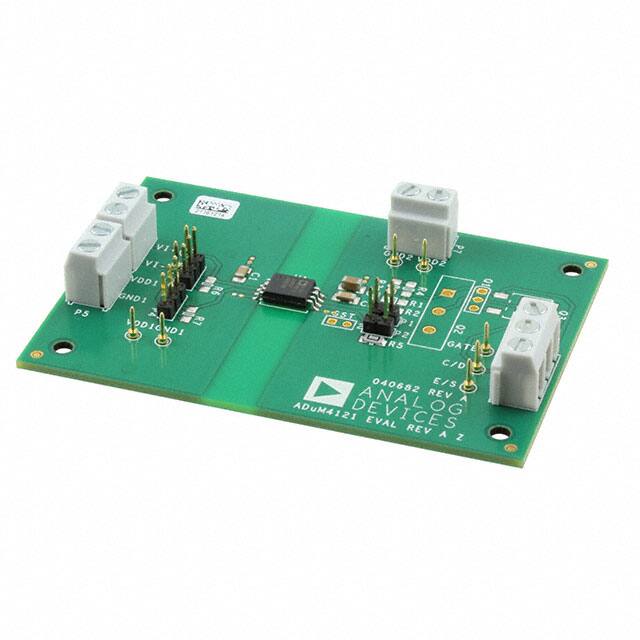

    Evaluation Boards
    图片数据手册产品型号产品分类产品描述价格操作
    EVAL-ADUM4121EBZ开发板/评估板/验证板(废弃)EVALBOARDFORADUM4121在线订购
    EVAL-ADUM4121-1EBZ开发板/评估板/验证板(废弃)EVALBOARDFORADUM4121在线订购
