LT8315 隔离型反激式转换器

Linear Technology 的 560 VIN 微功耗无光电隔离型反激式转换器(LT8315 Isolated Flyback Converter)具有 630 V / 300 mA 开关
发布时间:2018-06-14
Linear Tech LT8315 高电压反激式转换器具有集成式 630 V/300 mA 开关,无需光电隔离器进行调节。该器件对来自变压器第三个绕组上的隔离型反激式波形的输出电压进行采样。其准谐振边界工作模式改进了负载调节功能,降低了变压器的尺寸并保持高能效。在启动时,LT8315 通过连接到漏极引脚的电流源对其 INTVCC 电容器充电。在正常工作期间,电流源关断且器件从变压器第三个绕组获取电源。该器件工作在宽输入电源电压范围,可提供高达 15 W 的功率。LT8315 采用热增强型 20 引脚 TSSOP 封装,去除了四个引脚以增大高电压间距。
LT8315 隔离型反激式转换器特性
宽输入电压范围:18 V - 560 V
630 V / 300 mA 集成式电源开关
调节时无需光电隔离器
准谐振边界模式工作
恒流和恒压调节
轻负载时猝发模式工作
低静态电流:70 µA
可编程电流限制和软启动
高电压间距的 TSSOP 封装
LT8315 隔离型反激式转换器应用
隔离式电信、汽车、工业、医疗电源
隔离式离线内务处理电源
电动汽车和电池组
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | DC2337A | 开发板/评估板/验证板-开发板/套件/编程器 | LT8315 - AC/DC,主面 1,隔离 输出评估板 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

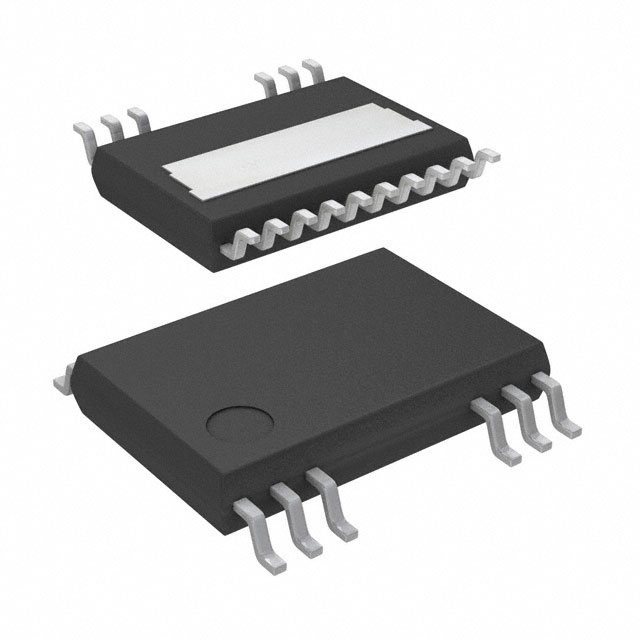

![]() | | LT8315EFE#PBF | DC-DC电源芯片-电源管理 | ¥65.98800 | 在线订购 | |
![]() | | LT8315IFE#PBF | DC-DC电源芯片-电源管理 | 反激 开关稳压器 IC 正,可提供隔离 固定 1 输出 800mA 20-TSSOP(0.173",4.40mm 宽),16 引线,裸露焊盘 | 在线订购 | |
![]() | | LT8315HFE#PBF | DC-DC电源芯片-电源管理 | IC REG FLYBACK 800MA 20TSSOP | 在线订购 |
