TLE4922 高度坚固耐用的单霍尔速度传感器
Infineon TLE4922 单霍尔速度传感器（TLE4922 Highly Robust Mono-Hall Speed Sensors）采用扭动独立安装 (TIM)
发布时间：2018-06-14
Infineon TLE4922 是有源的单霍尔传感器，通过测量铁磁体结构造成的磁场变化来检测运动和铁磁体结构的位置。铁磁体结构可以是磁性编码器滚轮、铁磁体齿轮或任何类似的结构。
这些传感器经专门设计，为汽车或工业速度检测应用提供一款简单易用、坚固耐用和高性价比的解决方案。TLE4922 在提供良好的气隙性能和开关精度的同时，可使用简单、低成本的大型磁铁作后偏置。该器件在启动校准期间具有抗振性。隐藏的自适应磁滞算法在气隙跳转、振动和偏位条件下仍可确保出色的精度。
TLE4922 使用单传感器设计，是需要 TIM 的应用的绝佳选择。该器件通过为用户提供更高的精度和更好的抖动性能，非常适合用于替代无源传感器，如可变磁阻 (VR) 传感器。与无源解决方案相比，TLE4922 还在准确性和抖动方面提供更好的性能，尤其在更低得多的速度和旋转频率下。TLE4922 采用薄型 4 引脚 SSO-4-1 封装，使用标准的 3 线电压接口。
SPEEDTOGOKITTOBO1 是一款配备 TLE4922 的评估板。它包括后偏置磁铁、USB 至 PC 连接器和基于 GUI 的评估工具。该工具记录并显示实际应用评估在气隙、温度和频率等不同工作参数的数字和仿真模拟数据。
TLE4922 高度坚固耐用的单霍尔速度传感器特性
TIM“实现一个传感器适用于所有应用”
保护系统免受恶劣环境的影响
输出短路电流限制
输出过热关断
电压反向保护
自适应对称磁滞/阈值带来优异的性能
由于 ±440 mT 满量程范围，与后偏置磁铁极性无关
更强的 EMC 和 ESD 鲁棒性 - ESD：±4 kV HBM
宽工作温度范围 - Tj：-40°C 至 +155°C
真正零速度至 8 kHz 信号频率
实现低功耗应用：VDD= 9 V 时 IDD = 5 mA
4.5 V 至 16 V 宽工作电压范围
小尺寸薄型封装 (PG-SSO-4-1)
滚轮偏位容差的鲁棒性，能够检测宽范围的滚轮
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

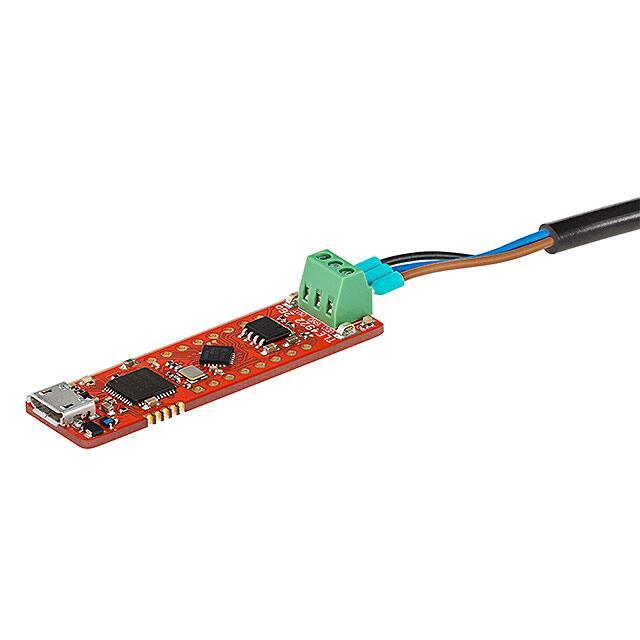

 | | SPEEDTOGOKITTOBO1 | 开发板/评估板/验证板-开发板/套件/编程器 | TLE4922 - 霍尔效应 评估板 - 传感器 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

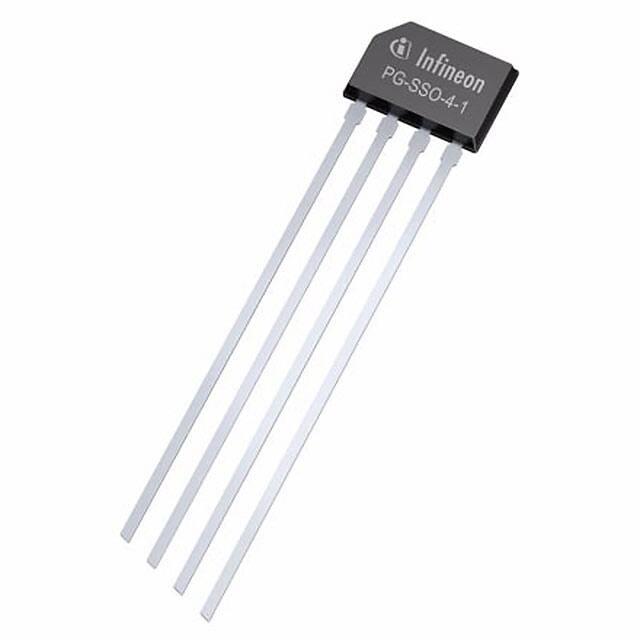

 | | TLE4922XANFHALA1 | 霍尔线性传感器-传感器 | TLE4922XANFHALA1 | ￥8.20332 | 在线订购 |
 | | TLE4922XINFHALA1 | 霍尔线性传感器-传感器 | 霍尔效应 传感器 单路 轴 PG-SSO-4-1 | ￥8.58139 | 在线订购 |
