    主页所有制造商ADIAD621 仪表放大器

    AD621 仪表放大器

    AD621 仪表放大器

    Analog Devices 的仪表放大器(AD621 Instrumentation Amplifier)具有 10 和 100 两个固定增益

    发布时间:2018-06-14

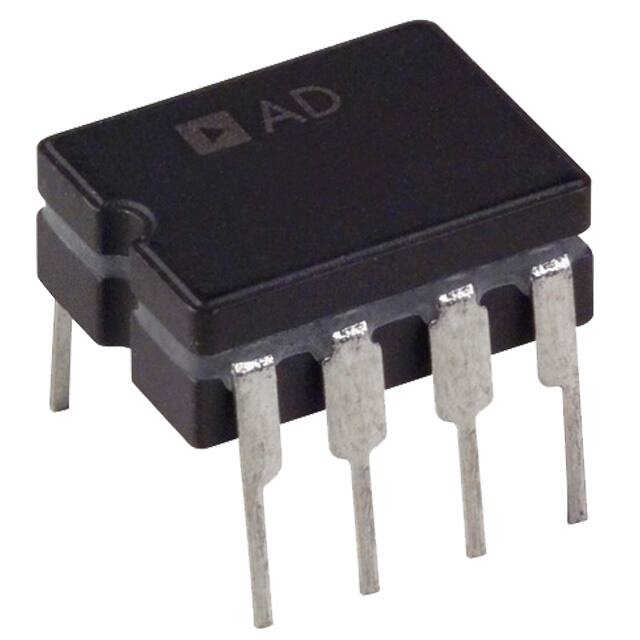

    ADI 的 AD621 是一款低噪声、低功耗、高能效仪表放大器。放大器具有两个固定的增益点,一个为 10(800 kHz 带宽),另一个为 100(200 kHz 带宽)。该器件的温度范围为 -40°C 至 +85°C 和 -55°C 至 +125°C,采用 8 引脚 SOIC、DIP 和 CERDIP 封装。AD621 是手持、便携和电池应用的理想之选。

    AD621 仪表放大器特性

    • 电压输入失调:50 µV、75 µC

    • 电源电压,单/双:±2.3 V 至 -18 V

    • 电源电流:900 uA

    • 电流输出通道:18 µA

    • 低噪声:1 kHz 时 9 nV/√Hz,输入电压噪声

    • 封装/外壳:8 引脚 CERDIP、PDIP、SOIC

    • AC 规格:带宽增益

         800 kHz(增益 = 10)

         200 kHz(增益 = 100)

         12 µs 设定时间至 0.01%

    • 工作温度范围:

         –40°C 至 +85°C

         -55°C 至 +125°C

    AD621 仪表放大器应用

    1. 手持设备

    2. 便携式照明

    3. 电池

    4. 医疗

    AD621 Instrumentation Amplifier
    图片数据手册产品型号产品分类产品描述价格操作
    AD621ARZ-R7通用放大器-运算放大器及比较器IC INST AMP 1 CIRCUIT 8SOIC在线订购
    AD621ARZ仪表放大器-运算放大器及比较器Instrumentation Amplifier 1 Circuit 8-SOIC在线订购
    AD621BRZ仪表放大器-运算放大器及比较器IC INST AMP 1 CIRCUIT 8SOIC在线订购
    AD621ANZ通用放大器-运算放大器及比较器IC INST AMP 1 CIRCUIT 8DIP在线订购
    AD621BNZ仪表放大器-运算放大器及比较器Instrumentation Amplifier 1 Circuit 8-PDIP在线订购
    AD621SQ/883B通用放大器-运算放大器及比较器IC INST AMP 1 CIRCUIT 8CERDIP在线订购
    相关文档
    文档名称类型大小更新日期查看次数下载
    AD621,pdf datasheet (Instrumentation Amplifier)522KB2009/08/27456次
    DLT621-1997 交流电气装置的接地368KB2016/05/11161次
    霍尔芯片DH621数据手册--单极贴片性霍尔开关电路751KB2014/04/11742次
    通过OPA621电压反馈放大器和OPA603电流反馈放大器的30KB2009/06/06341次
    OPA621 pdf datasheet (Wideband333KB2008/12/18805次
    TLP621 pdf datasheet (GaAs Ire555KB2008/10/14276次
    DL T_621-1997_交流电气装置的接地1234KB2016/11/17181次
    PIC16C621A 和A3955的步进电机驱动设计介绍240KB2009/04/03884次
    AD621datasheet-
