ADS8866 十六位模数转换器
TI 提供 ADS8866 十六位、100 kSPS、串行接口、microPower、小型、单端输入、SAR 模数转换器（ADS8866 16-Bit Analog-to-Digital Converters）
发布时间：2018-06-14
Texas Instruments 的 ADS8866 是一款 16 位、100kSPS、单端输入模数转换器 (ADC)。该器件在 2.5 V 至 5 V 外部电压基准下工作，无需额外调节信号即可实现各种不同的信号范围。基准电压独立设置，不受模拟供电电压 (AVDD) 影响并可高于该电压。
该器件兼容 SPI，并支持用于级联多个器件的菊花链工作模式。
该器件支持在 -0.1 V 至 VREF +0.1V 范围内的单极单端模拟输入。
该器件的运行模式针对极低功耗运行进行了优化。功耗直接与速度成正比。这一特性使得 ADS8866 成为低速应用的绝佳选择。
ADS8866 十六位模数转换器特性
采样率：100 kHz
无延时输出
单极、单端输入范围：0 V 至 +VREF
兼容 SPI，提供菊花链选择
低功率耗散：
100 kSPS 时 0.7 mW
10 ksps 时 70 µW
省电电流 (AVDD)：50 nA
满量程节约设定至 16 位：1200 ns
封装：MSOP-10 和 SON-10
出色的 AC 和 DC 性能：
SNR：93 dB，THD：-108 dB
INL：±1.0 LSB（典型值），±2.0 LSB（最大值）
DNL：±1.0 LSB（最大值），16 位 NMC
宽工作电压范围：
AVDD：2.7 V 至 3.6 V
DVDD：1.65 V 至 3.6 V（独立于 AVDD）
REF：2.5 V 至 5 V（不受 AVDD 影响）
工作温度：-40°C 至 +85°C
ADS8866 十六位模数转换器应用
自动测试设备 (ATE)
仪表和过程控制
精密医疗设备
低功耗、电池供电型仪器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS8866IDGS | 模数转换器（ADC）-数据转换器 | ADS8866 16 位、100kSPS、串行接口、微功耗、微型、单端输入、SAR 模数转换器 | 在线订购 | |
 | | ADS8866IDGSR | 模数转换器（ADC）-数据转换器 | ADS8866 16 位、100kSPS、串行接口、微功耗、微型、单端输入、SAR 模数转换器 | ￥18.58285 | 在线订购 |

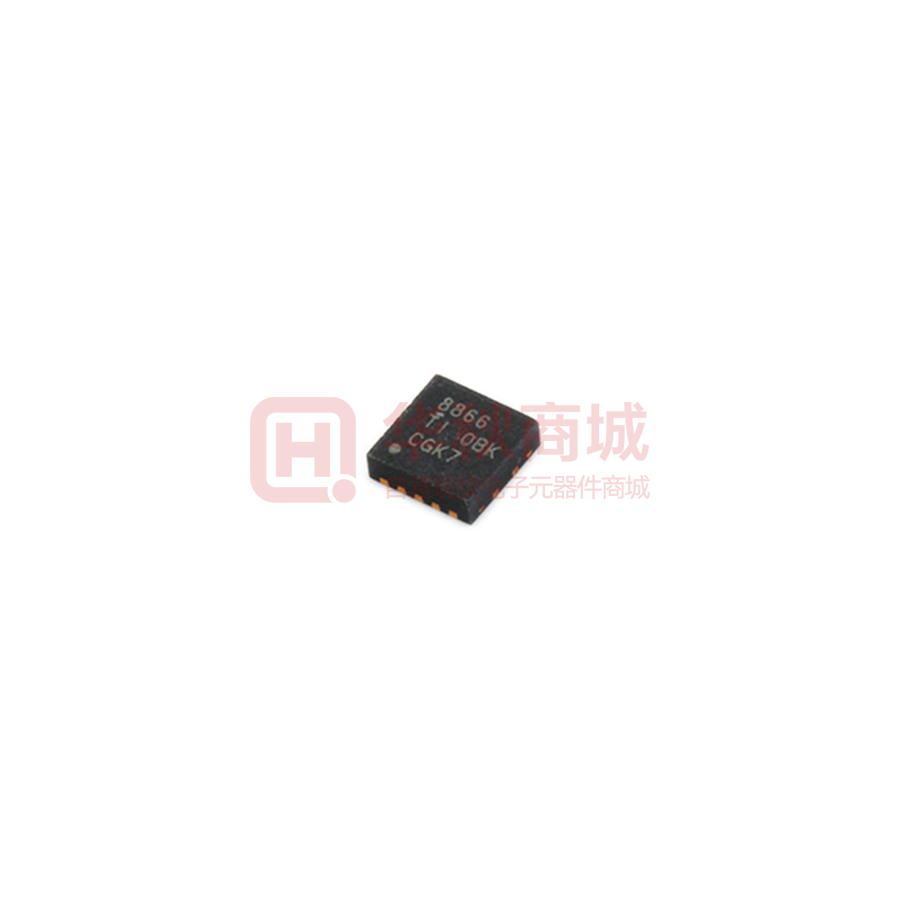

 | | ADS8866IDRCT | 模数转换器（ADC）-数据转换器 | ADS8866 具有单端输入、SPI 接口和菊花链的 16 位、100kSPS、单通道 SAR ADC | ￥66.82050 | 在线订购 |
 | | ADS8866IDRCR | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 10VSON | ￥29.85400 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| ADS8866中文资料 | | - |  | ||
| ADS8866datasheet | | - | |
