TPS61253A 升压转换器
Texas Instruments 提供采用 9 焊球 1.2 mm x 1.3 mm WCSP 封装的 TPS61253A 3.8 MHz、5 V/4 A 升压器件（TPS61253A Boost Converter）
发布时间：2018-06-14
Texas Instruments 的 TPS61253A 器件为电池供电型便携应用提供电源解决方案。该器件采用 2.3 V 至 5.5 V 输入电压，支持具有扩展电压范围并采用锂离子电池供电的应用。该器件分为不同的输出电压版本，包括 4.5 V、4.7 V、5 V 和 5.2 V 版本。TPS6125xA 能从放电电压低至 3 V 的电池支持高达 1500 mA 负载电流。
TPS6125xA 的典型工作频率为 3.8 MHz。在自动 PFM 模式、强制 PWM 模式或超声波模式下可以灵活地配置 TPS61253A。自动 PFM 模式在轻载条件下实现了高能效。强制 PWM 工作模式下，可使开关频率在整个负载范围内保持恒定。超声波模式可保持开关频率在任何负载条件下都始终大于 25 kHz，以避免声音噪声。
TPS61253A 具有内置 600 μs 软启动功能，用于避免启动涌流。当输出短路时，该器件会进入打嗝模式并在短路后自动恢复。关断期间，负载与输入端完全断开且电流消耗最多 1.3 µA。

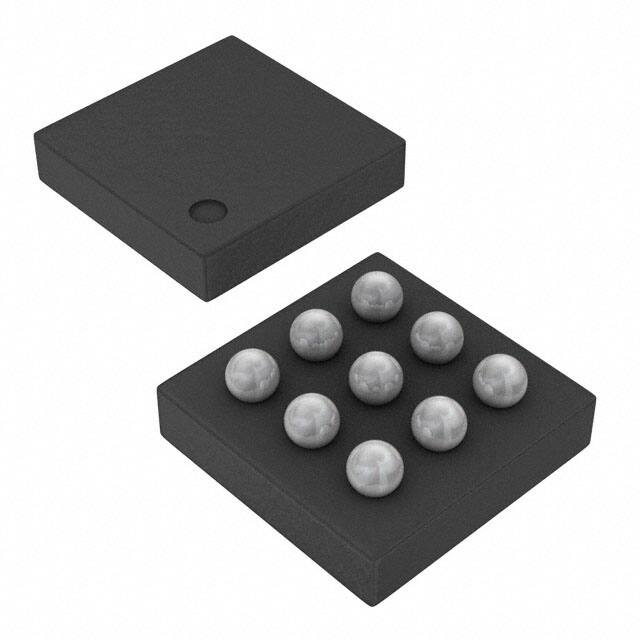

TPS61253A 采用 9 焊球 1.2 mm x 1.3 mm WCSP 封装，实现了外部元件最少的极小封装。
TPS61253A 升压转换器特性
宽输入电压范围：2.3 V 至 5.5 V
固定输出电压：4.5V/4.7V/5.0V/5.2
两个集成 FET：35 mΩ LS-FET、60 mΩ HS-FET
VOUT = 5 V 和 VIN ≥ 3 V 时 IOUT ≥ 1500 mA（连续）
来自输入的 42 µA 静态电流
4 A 波谷开关电流限值
3.8 MHz 开关频率
可选择自动 PFM、强制 PWM 和超声波模式
支持直通模式
±2% 输出电压精度
600 µs 软启动时间
打嗝模式短路保护
关断期间负载断开
热关断
总解决方案尺寸 < 25 mm2
TPS61253A 升压转换器应用
智能手机
便携式扬声器
USB 充电端口
NFC PA 电源
锂电池至 5 V 电源转换
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS61253AYFFT | DC-DC电源芯片-电源管理 | TPS61253A 采用 1.2mm x 1.3mm WCSP 封装的 3.8MHz、5V/4A 升压转换器 | ￥2.23740 | 在线订购 |
