ADAQ7980/ADAQ7988 μModule® 数据采集系统
Analog Devices 的 1 MSPS/500 kSPS （ADAQ7980/ADAQ7988 μModule® Data Acquisition System）是集成式数据采集子系统，适用于通信、过程控制和电池应用
发布时间：2018-06-14
ADI 的 ADAQ7980 和 ADAQ7988 是 16 位模数转换器 (ADC) µModule 数据采集系统，在支持众多应用的系统级封装 (SiP) 中集成了四个公共信号处理和调节块。这些模块在紧凑的 5 mm × 4 mm LGA 封装中集成了该 ADC、一个 ADC 驱动器、一个基准缓冲器、一个高能效电源块以及多个关键的无源元件。这种系统级统集成工艺克服了很多数据采集设计难题，且相比典型解决方案减小了板面积并缩短了上市时间。ADAQ7980 和 ADAQ7988 数字接口兼容 1.8 V 至 5 V 逻辑电平，其指定工作温度范围为 -55°C 至 +125°C。这些器件非常适用于自动测试设备、电池供电型仪器、通信、过程控制和医疗器械。
ADAQ7980/ADAQ7988 μModule® 数据采集系统特性
简化了设计工艺，适用于数据采集系统
集成了数据采集信号链所需的主要元器件
16 位分辨率
可选择 1 MSPS 和 500 kSPS 吞吐率
1 MSPS 时功率率耗散为 21 mW
节省 50% 的 PCB 面积
接口：SPI/QSPI/Microwire/DSP
工作温度范围：-55°C 至 +125°C
3500 V 人体模型 ESD 防护等级

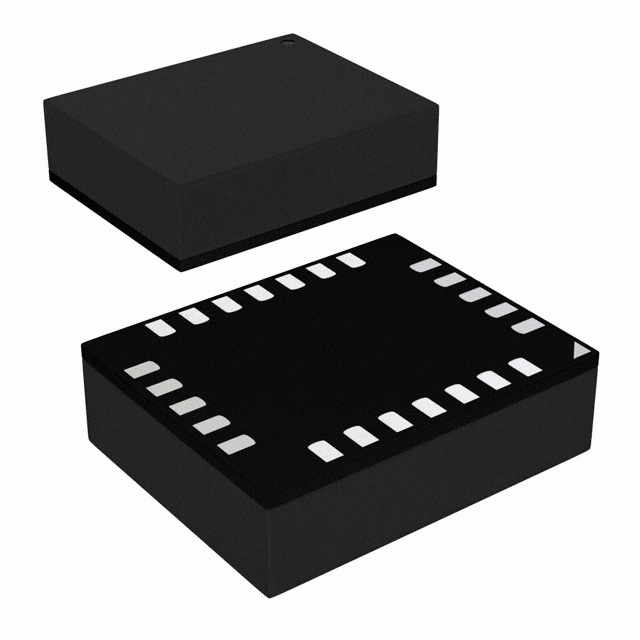

小型 24 引线 5 mm × 4 mm LGA封装
ADAQ7980/ADAQ7988 μModule® 数据采集系统应用
自动测试设备 (ATE)
电池供电型仪表
通信
数据采集
过程控制
医疗器械
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADAQ7980BCCZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 24LGA | ￥88.12800 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-ADAQ7980SDZ | 未分类-待分类商品 | EVALUATION BOARD | 在线订购 | |
 | | EVAL-CN0393-FMCZ | 评估和演示板和套件-开发板/套件/编程器 | CN0393 EVAL BOARD ISOLATED DAS | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
| | ADAQ7988BCCZ | 模数转换器（ADC）-数据转换器 | IC ADC 16BIT SAR 24LGA | ￥73.54800 | 在线订购 |
