LM2664 开关式电容电压转换器
Texas Instruments 提供针对电池供电型系统的 LM2664 开关式电容电压转换器（LM2664 Switched Capacitor Voltage Converters）
发布时间：2018-06-14
Texas Instruments 的 LM2664 CMOS 电荷泵电压转换器可将 2.7V 至 5.5V 范围内的正电压转换为对应的 -1.8 V 至 -5.5 V 负电压。该器件采用两个低成本电容器来提供高达 40 mA 的输出电流。
LM2664 在 160 MHz 晶体振荡器频率下工作，以减小输出电阻和电压纹波。LM2664 的工作电流仅为 220 µA（在大多数负载下的工作效率均高于 91%）且关断电流典型值为 1 µA，因此是电池供电型系统的理想之选。
LM2664 开关式电容电压转换器特性
使输入电源电压反相

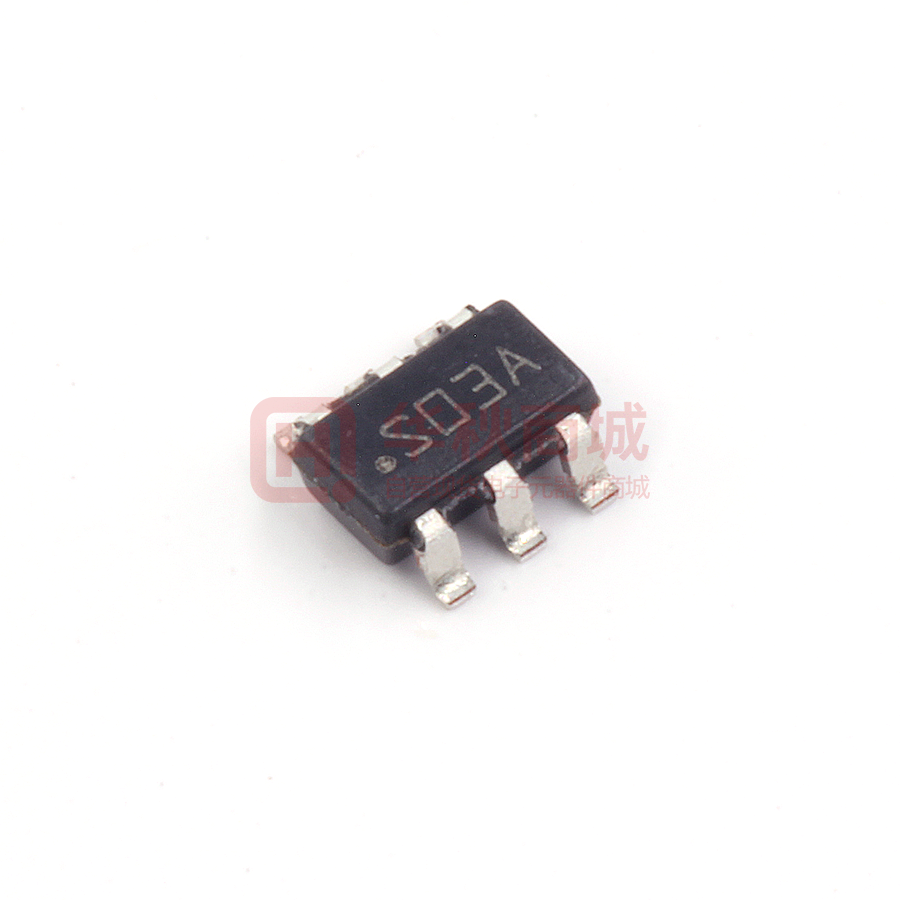

6 引脚 SOT-23 封装
12 Ω 典型输出阻抗
40 mA 下 91% 典型转换效率
1 µA 典型关断电流
LM2664 开关式电容电压转换器应用
手机
寻呼机
PDA
运算放大器电源
接口电源
手持式仪表
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM2664M6X/NOPB | 电荷泵-电源管理 | LM2664 输入电压为 1.8V 至 5.5V 的开关电容器电压反相器 | ￥6.08700 | 在线订购 |
 | | LM2664M6 | DC-DC电源芯片-电源管理 | IC REG CHARG PUMP INV 40MA SOT23 | 在线订购 | |
 | | LM2664M6/NOPB | 电荷泵-电源管理 | LM2664 开关电容电压转换器 | ￥9.55840 | 在线订购 |
