INA180 电流检测放大器
Texas Instruments 推出其 INA180 26 V、350 kHz 带宽、低压侧或高压侧电压输出电流检测放大器（INA180 Current-Sense Amplifiers）
发布时间：2018-06-14
Texas Instruments 的 INA180 是一系列成本优化型电流检测放大器（也称为分流监控器），能在 -0.2 V 至 +26 V 的共模电压范围内，在独立于电源电压的条件下检测电流检测电阻器上的压降。INA180 集成了匹配电阻器增益网络，提供四个固定增益器件选择：20 V/V、50 V/V、100 V/V 或 200 V/V。这种匹配型增益电阻网络最大程度地降低了增益误差，并减少了温度漂移。
INA180 工作在 2.7 V 至 5.5 V 单电源下，最大电流消耗为 260 µA。
所有器件选择的额定温度范围为 -40°C 至 +125°C 扩展工作温度范围，并采用具有两种不同引脚配置的 5 引脚 SOT-23 封装。
INA180 电流检测放大器特性
共模电压范围 (VCM)：-0.2 V 至 +26 V
失调电压：
VCM = 0 V 时 ±150 µV（最大值）
VCM = 12 V 时 ±500 µV（最大值）
输出压摆率：2 V/µs
精度：
±1% 增益误差（最大）
1 µV/°C 失调漂移（最大）
高带宽：350 kHz
增益选择：
20 V/V（A1 器件）
50 V/V（A2 器件）
100 V/V（A3 器件）
200 V/V（A4 器件）
静态电流：260 μA（最大值）
INA180 电流检测放大器应用
电机控制
电池监视
电源管理
照明控制
过流检测
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | INA180-181EVM | 开发板/评估板/验证板-开发板/套件/编程器 | INA180 AND INA181 EVALUATION MOD | ￥115.12545 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

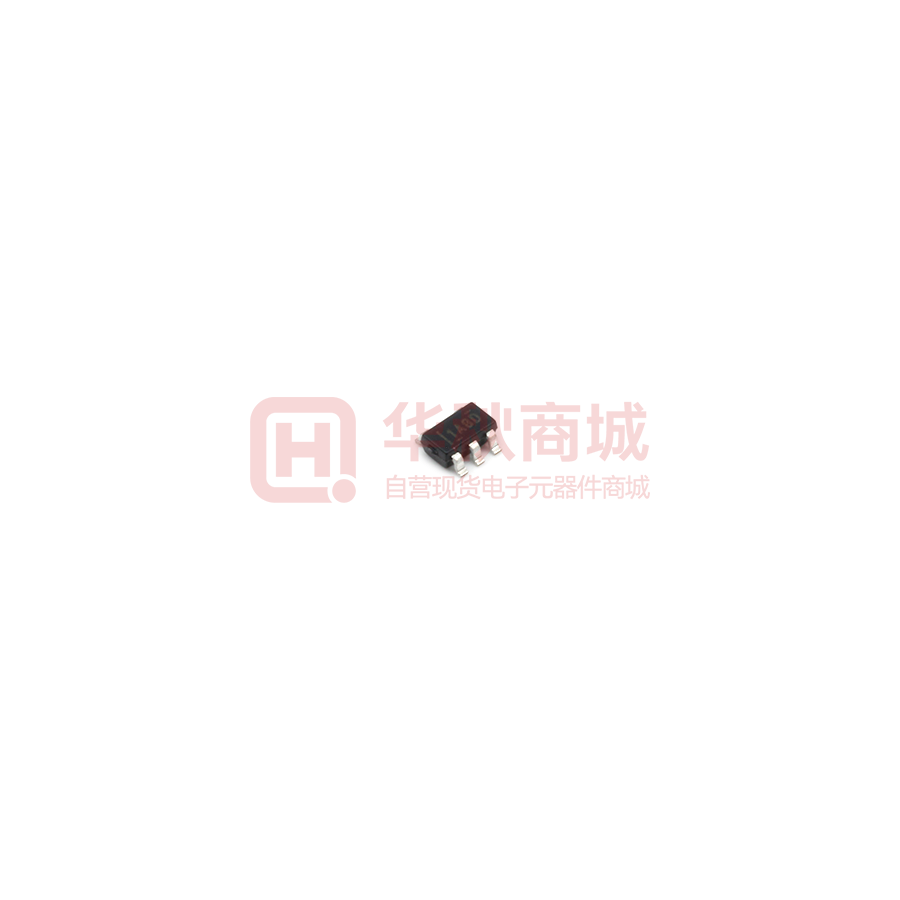

 | | INA180A4IDBVT | 电流检测放大器-运算放大器及比较器 | 电流检测 放大器 1 电路 满摆幅 SOT-23-5 | ￥2.11027 | 在线订购 |

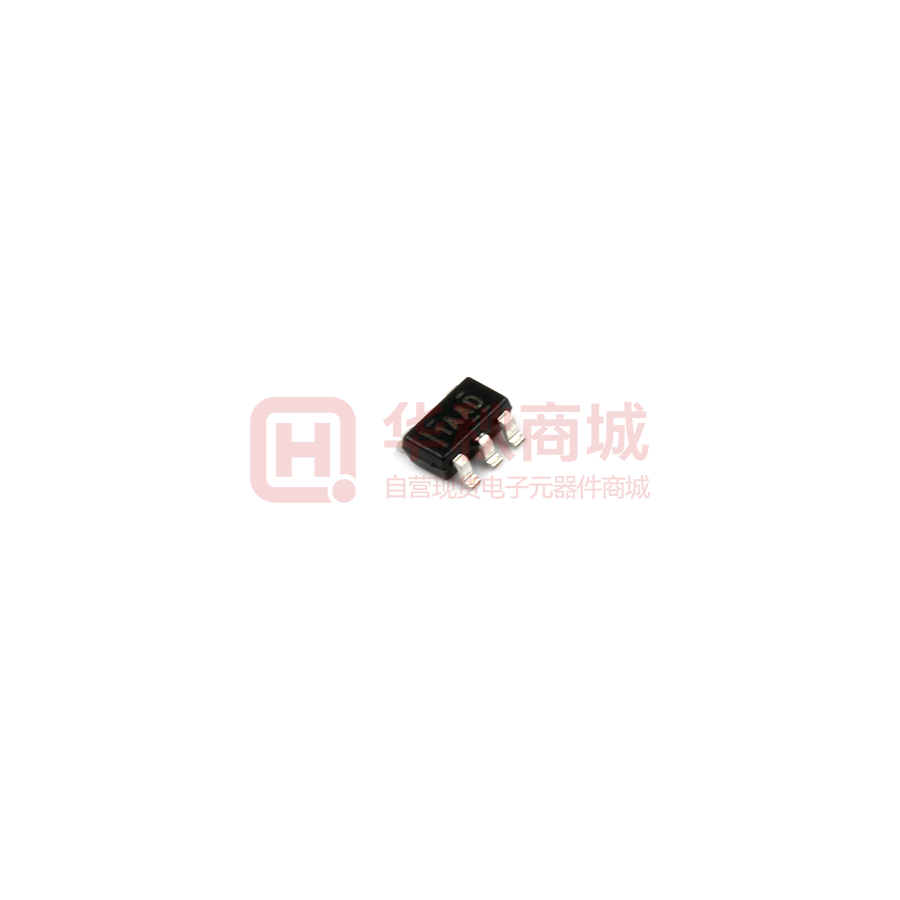

 | | INA180A3IDBVT | 电流检测放大器-运算放大器及比较器 | INA180 26V、350kHz 电流检测放大器 | ￥8.74773 | 在线订购 |
 | | INA180A2IDBVT | 电流检测放大器-运算放大器及比较器 | 电流检测放大器 SOT23-5 2.7V~5.5V 260µA | ￥14.46940 | 在线订购 |
 | | INA180B1IDBVT | 电流检测放大器-运算放大器及比较器 | INA180 26V、350kHz 电流检测放大器 | ￥8.74217 | 在线订购 |
| | INA180B3IDBVT | 电流检测放大器-运算放大器及比较器 | INA180 26V、350kHz 电流检测放大器 | ￥4.22682 | 在线订购 |
| | INA180B2IDBVT | 电流检测放大器-运算放大器及比较器 | INA180 26V、350kHz 电流检测放大器 | ￥7.93702 | 在线订购 |
| | INA180A1IDBVT | 电流检测放大器-运算放大器及比较器 | INA180 26V、350kHz 电流检测放大器 | ￥8.73712 | 在线订购 |
