TPSM84A21/22 SWIFT™ 电源模块
Texas Instruments 提供 TPSM84A21/22 8 V 至 14 V 输入和 0.508 V 至 1.35 V 或 1.2 V 至 2.05 V，10 A 输出的 SWIFT 电源模块（TPSM84A21/22 SWIFT™ Power Modules）
发布时间：2018-06-14
Texas Instruments 的 TPSM84A21/22 是一种易于使用的集成电源解决方案，在扁平的封装中集成了 TPS54A20 10 A、DC/DC 同步降压转换器、功率 MOSFET、屏蔽电感、输入和输出电容以及无源器件。这一完备的电源解决方案只需一个电压设定电阻器，且在设计过程中取消了回路补偿和磁件选择。
对于标准应用而言，凭借这套全集成电源解决方案，无需使用额外的输入或输出电容器即可正常运行，或只需通过一个外部电阻器即可设置输出电压。TPSM84A21/22 还支持高频运行，同时兼具超快瞬态响应和精准的稳压能力，因此能轻松满足严格的稳压规范。
该器件的 9 mm x 15 mm PCB 面积易于焊接到印刷电路板上，用于实现扁平、紧凑的负载点设计。
Texas Instruments TPSM84A21 具有 0.508 V 至 1.35 V 的输出范围。TPSM84A22 则提供 1.2 V 至 2.05 V 的输出范围。
TPSM84A21/22 SWIFT™ 电源模块特性
全集成电源解决方案，包括输入和输出电容器
只需一个电压设定电阻器
9 mm x 15 mm 基底面
最大高度 2.3 mm
TPSM84A21/22 之间引脚兼容
超快负载阶跃响应
能效高达 88%
1% 输出电压精度
4 MHz 开关频率
MSL 3 / 245°C 峰值回流焊温度
与外部时钟同步
电源良好输出
预偏压输出启动
可编程欠压锁定 (UVLO)
IC 结的工作温度范围：-40°C 至 +125°C
工作环境温度：-40°C 至 +85°C
符合 EN55022 B 类辐射标准
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

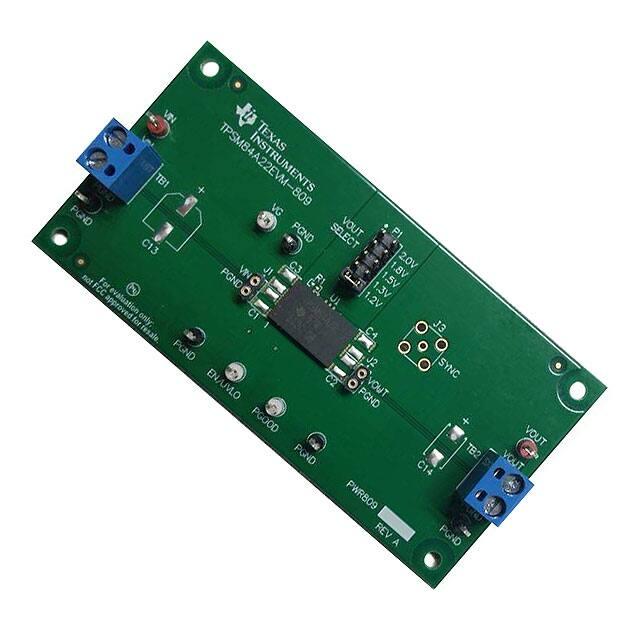

 | | TPSM84A22EVM-809 | 开发板/评估板/验证板-开发板/套件/编程器 | TPSM84A22 SWIFT™ DC/DC，步降 1，非隔离 输出评估板 | ￥564.12430 | 在线订购 |
 | | TPSM84A21EVM-808 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALBOARDFORTPSM84A21 | ￥563.46384 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

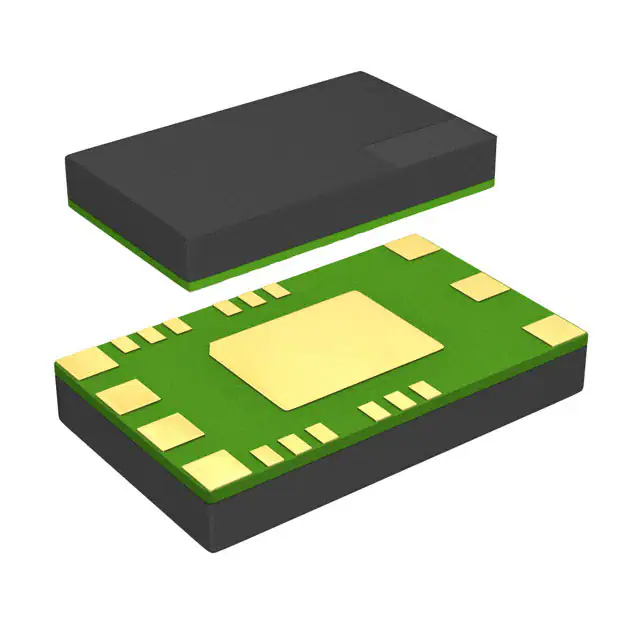

 | | TPSM84A22MOJT | DC-DC电源模块-电源管理 | 具有集成输入和输出电容器的 8V 至 14V 输入、1.2V 至 2.05V 输出、10A 电源模块 20-QFM -40 to 85 | ￥187.55637 | 在线订购 |
 | | TPSM84A21MOJT | 隔离电源模块-电源管理 | 具有集成输入和输出电容器的 8V 至 14V 输入、0.508V 至 1.35V 输出、10A 电源模块 20-QFM -40 to 85 | ￥156.88401 | 在线订购 |
