LM5141 同步降压控制器
Texas Instruments 提供 LM5141 低 Iq、宽输入范围同步降压控制器（LM5141 Synchronous Buck Controllers）
发布时间：2018-06-14
Texas Instruments LM5141 是同步降压控制器，专用于高电压、宽 VIN 的降压转换器应用。其控制方法为峰值电流模式控制。电流模式控制提供固有的线路前馈、逐周期电流限制和简易的环路补偿。LM5141 具备压摆率控制功能，从而简化了 EMI 合规要求。
LM5141 具有两种可选择的开关频率：2.2 MHz 和 440 kHz。可调节具有压摆率控制的栅极驱动器，以降低 EMI。
轻负载或空载条件下，LM5141 工作在跳周期模式，实现更高的低功率效率。LM5141 具有高压偏置调节器，可自动切换到外部偏置以减少来自 VIN 的 IQ 电流。其它特性包括频率同步、逐周期电流限制、持续过载下打嗝模式故障保护以及电源良好输出。
LM5141 同步降压控制器特性
工作温度范围：-40°C 至 +125°C
提供 AEC-Q100 认证的器件
VIN 3.8 V 至 65 V（70 V 绝对最大值）
输出：固定 3.3 V、5 V 或在 1.5 V - 15 V 范围内调整，精度为 ± 0.8%
固定 2.2 MHz 或 440 kHz 开关频率，精度为 ±5%
具有压摆率控制的高压侧和低压侧栅极驱动
通过改变模拟电压或 RT 电阻器的可选频移
可选与外部时钟同步功能
可选扩频
关断模式 IQ：10 µA（典型值）
低待机模式 IQ：35 µA（典型值）
75 mV 电流限制阈值，±0.9% 的精度
外部电阻器或 DCR 电流检测
输出使能逻辑输入
用于持续过载的打嗝模式
电源良好指示灯输出
可选择二极管仿真或强制脉宽调制

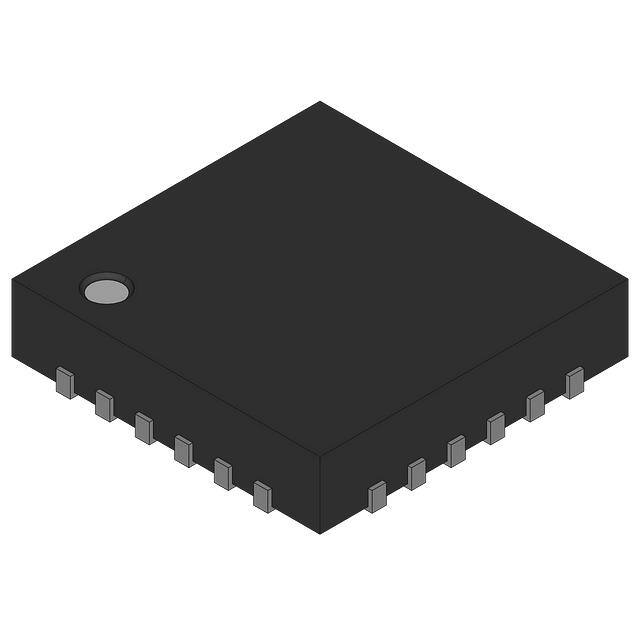

具有可湿性侧翼的 QFN-24 封装
LM5141 同步降压控制器应用
医疗设备
可编程逻辑控制器
工业 PC
嵌入式 PC
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LM25141QRGETQ1 | DC-DC电源芯片-电源管理 | LM25141-Q1 具备展频频谱的汽车级 2.2MHz 低 IQ 同步降压控制器 | ￥34.27609 | 在线订购 |
 | | LM5141QRGETQ1 | DC-DC电源芯片-电源管理 | LM5141-Q1 汽车类宽输入 2.2MHz 低 IQ 同步降压控制器 | ￥38.42965 | 在线订购 |
| | LM5141QRGERQ1 | DC-DC电源芯片-电源管理 | LM5141-Q1 汽车类宽输入 2.2MHz 低 IQ 同步降压控制器 | ￥17.39430 | 在线订购 |
