带有 Eco-Mode™ 的 TPS54560 DC-DC 转换器
Texas Instruments 的 TPS54560 （TPS54560 DC-DC Converter with Eco-Mode™）是 60 V 输入、5 A、带有 Eco 模式的降压型 DC-DC 转换器
发布时间：2018-06-14
Texas Instruments 的 TPS54560 是一款集成高压侧 MOSFET 60 V、5 A 降压稳压器。该器件可承受 ISO 7637 标准规定的高达 65 V 的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波跳跃模式将空载电流降至 146 µA。使能引脚电平拉低时，关断电源电流降至 2 µA。
欠压闭锁电压在内部设置为 4.3 V，但可以利用使能引脚增大该值。内部控制输出电压启动斜坡，从而实现受控启动并消除过冲。
开关频率范围宽，既可以优化效率也优化外部组件尺寸。输出电流逐周期受限。频率折返和热关断功能在过载状态下保护内部和外部元件。
TPS54560 采用 8 端子热增强型 HSOP PowerPAD™ 封装。
带有 Eco-Mode™ 的 TPS54560 DC-DC 转换器特性
带脉冲跳跃 Eco 模式，在轻负载下具有较高能效
92 mΩ 高压侧 MOSFET
146 μA 工作静态电流和 2 μA 关断电流
100 kHz 至 2.5 MHz 固定开关频率
与外部时钟同步
轻负载低压差，集成 BOOT 充电 FET
可调节 UVLO 电压和滞后
0.8 V 1% 内部电压基准
采用 PowerPAD 封装的 8 引脚 HSOP
-40 °C 至 +150 °C 工作范围 (TJ)
使用 TPS54560 和 WEBENCH® Power Designer 创建定制设计
带有 Eco-Mode™ 的 TPS54560 DC-DC 转换器应用
工业自动化与电机控制
汽车配件：GPS、娱乐
USB 专用充电口和电池充电器
12 V、24 V 和 48 V 工业、汽车和通信电源系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS54560EVM-515 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS54560 Eco-Mode™ DC/DC, Step Down 1, Non-Isolated Outputs Evaluation Board | ￥578.93052 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS54560DDAR | DC-DC电源芯片-电源管理 | DC-DC电源芯片 IC REG BCK SPLIT RAIL ADJ 8SOPWR | ￥49.44520 | 在线订购 |
 | | TPS54560QDDARQ1 | DC-DC电源芯片-电源管理 | IC REG BUCK SPLIT RAIL 8SOPWRPAD | ￥45.19112 | 在线订购 |
 | | TPS54560DDA | DC-DC电源芯片-电源管理 | TPS54560是一款60V、5A、降压DC-DC转换器,具有集成的高侧MOSFET。该设备采用脉冲跳跃模式,可在轻负载下实现高效运行。其开关频率范围为100kHz至2.5MHz,支持外部时钟同步。内置92mΩ高侧MOSFET,可在负载突变时提供低静态电流和快速响应。 | ￥68.47820 | 在线订购 |
 | | TPS54560BQDDAQ1 | DC-DC电源芯片-电源管理 | TPS54560B-Q1 具有 Eco-mode™ 的 4.5V 至 60V 输入、5A 直流/直流降压转换器 | ￥70.60984 | 在线订购 |
| | TPS54560QDDAQ1 | DC-DC电源芯片-电源管理 | IC REG BCK SPLIT RAIL ADJ 8SOPWR | ￥73.64227 | 在线订购 |

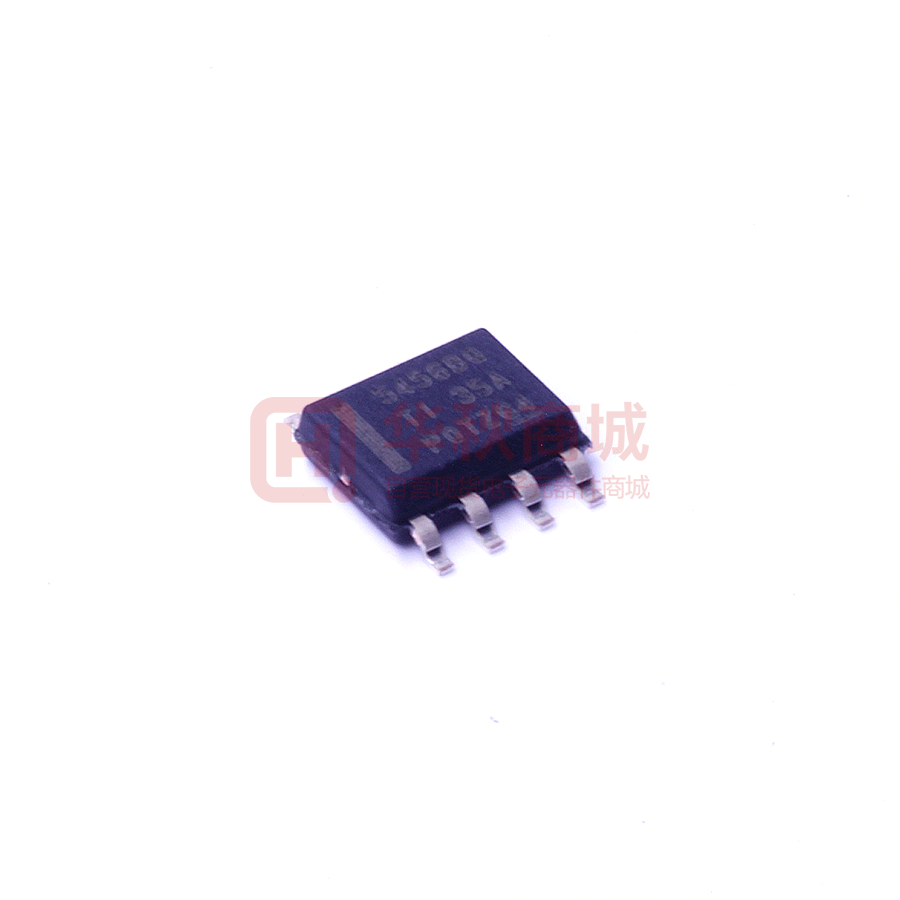

 | | TPS54560BQDDARQ1 | DC-DC电源芯片-电源管理 | 降压，分压轨 开关稳压器 IC 正 可调式 0.8V 1 输出 5A SOIC8_150MIL_EP | ￥5.32400 | 在线订购 |
