    主页所有制造商ADIAD8302 2.7 GHz RF / IF 增益相位检测器

    AD8302 2.7 GHz RF / IF 增益相位检测器

    AD8302 2.7 GHz RF / IF 增益相位检测器

    Analog Devices AD8302 RF 检测器(AD8302 2.7 GHz RF / IF Gain Phase Detector)适用于微波和蜂窝应用

    发布时间:2018-06-14

    ADI AD8302 是集成的射频 (RF) 检测器,用于测量两个信号之间的振幅和相位。检测器具有两个匹配的宽带对数放大器 (amps)、相位检测器、精密 1.8 电压基准、宽带线性倍增器和模拟输出调节电路。这些器件均经过 900 MHz、1.8 GHz、2.2 GHz 和 2.7 GHz 蜂窝频带测试。检测器采用非常小的 14 引脚 TSSOP 封装,具有 -40 °C 至 +85 °C 温度范围。AD8302 是全球蜂窝应用的理想选择。

    AD8302 2.7 GHz RF / IF 增益相位检测器特性

    • 蜂窝频带:900 MHz,1.8 GHz,2.2 GHz

    • 频率:2.7 GHz

    • 相位测量范围为 0 至 180°

    • 精度:±60 dBm 至 0 dBm

    • 供电电压:2.7 V 至 5.5 V

    • 供电电流:23 mA

    • 工作温度范围:-40°C 至 +85°C

    • 封装/外壳:14-TSSOP

    AD8302 2.7 GHz RF / IF 增益相位检测器应用

    1. 射频 (RF)

    2. 微波

    3. 非 RMS 响应检测器

    AD8302 2.7GHz RF/IF Gain Phase Detector
    图片数据手册产品型号产品分类产品描述价格操作
    AD8302ARUZ-RL7RF检测器-射频器件RF Detector IC General Purpose 2.7GHz -60dBm ~ 0dBm ±0.5dB 14-TSSOP (0.173", 4.40mm Width)¥167.80500在线订购
    AD8302ARUZRF检测器-射频器件IC DETECT GAIN PHASE 14-TSSOP在线订购
    AD8302ARURF检测器-射频器件IC DETECTOR RF/IF 14-TSSOP在线订购

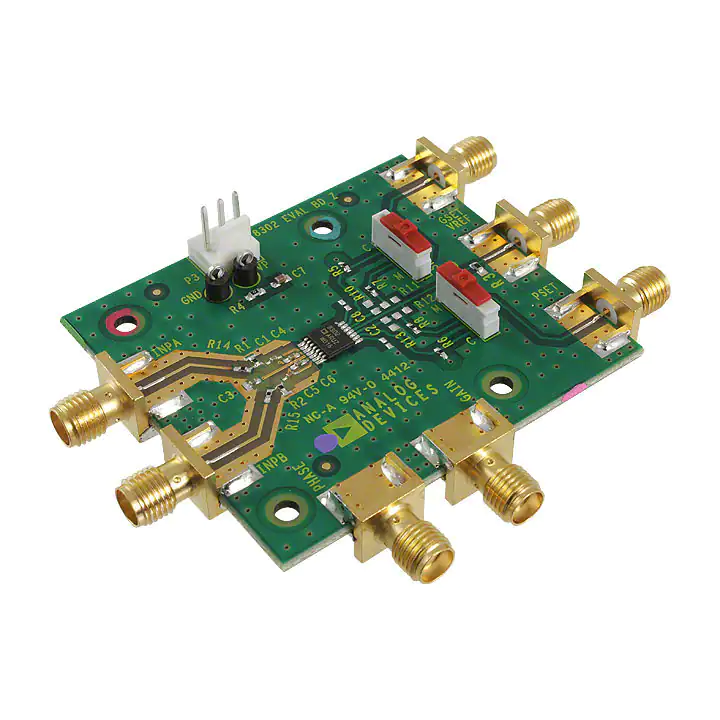

    AD8302 Evaluation Board
    图片数据手册产品型号产品分类产品描述价格操作
    AD8302-EVALZRF其它IC和模块-射频器件EVALUATION BOARD FOR AD8302在线订购
    相关文档
    文档名称类型大小更新日期查看次数下载
    AD8302,pdf datasheet (Gain and Phase Detector)563KB2009/08/27391次
    AD8302幅相测量芯片的原理与应用113KB2015/08/01244次
    AD8302幅相测量芯片的原理与应用222KB2009/04/28556次
    基于AD8302高精度幅度相位检测系统394 KB2012/02/02863次
    基于AD8302的PA非线性补偿方案360KB2016/07/30129次
    AD8302_a00158e_Gerber213KB2015/11/03130次
    宽频带幅度比和相位差测量系统的设计225KB2010/02/11215次
    YSC-8302工业缝纫机伺服控制器使用说明书226KB2016/09/01104次
    AD8302datasheet-
