TPS5120 同步降压控制器
TI 推出其具有宽输入电压范围的 TPS5120 双输出、双相同步降压控制器（TPS5120 Synchronous Buck Controllers）
发布时间：2018-06-14
Texas Instruments 的 TPS5120 是一款双通道、高能效同步降压控制器，其输出提供 180° 异相，降低了输入电流纹波，从而减少了输入电容成本。PWM/SKIP 引脚允许在轻负载条件下将工作模式从 PWM 模式切换到跳频模式。跳频模式可实现较低的工作频率，并缩短提供给低压侧 MOSFET 的脉冲宽度，从而提高了轻负载条件下的能效。这两种模式，加上同步整流器驱动器、空载时间以及较低的静态电流，使得在所有负载条件下都能实现节能并延长电池寿命。1.5 A（典型值）片上高压侧和低压侧 MOSFET 驱动器设计用于驱动成本 N 沟道 MOSFET。无电阻电流保护和固定高压侧驱动器电压简化了电源设计，并减少了外部元件数。每个通道都是独立的，具有独立的控制器、过流保护功能以及待机控制。定序是灵活的，并可通过选择不同的软启动电容值进行定制。其它特性，如欠压锁定、电源良好、过压、欠压、可编程和短路保护，提升了系统的可靠性。
TPS5120 同步降压控制器特性
独立的双通道输出工作采用 180° 异相
宽输入电压范围：4.5 V 至 28 V
输出电压最低可调节至 0.9 V
引脚可选择 PWM/跳频模式，在轻负载条件下实现高能效
同步降压工作方式支持高达 95% 的能效
每通道独立的待机控制和过流保护
可编程短路保护
低供电 (1 mA) 和关断 (1 nA) 电流
电源良好输出
高速误差放大器
轻松通过选择软启动电容值实现定序
5 V 线性稳压器电源内部 IC 电路

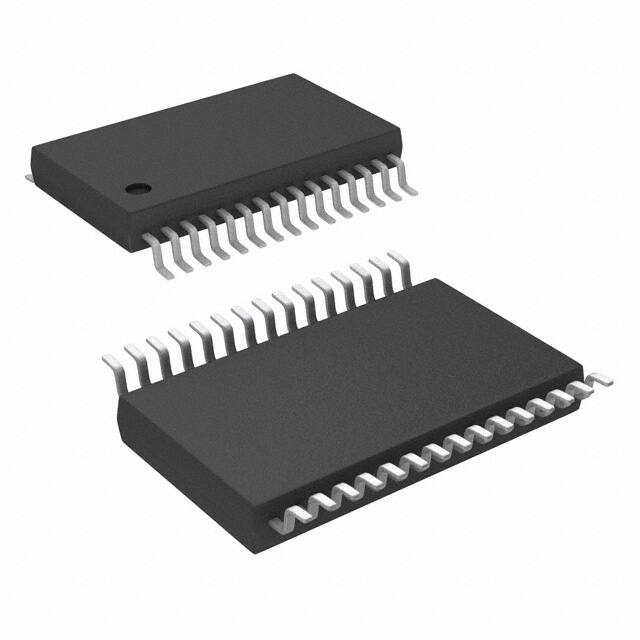

30 引脚 TSSOP 封装
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS51200EVM | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALUATION MODULE FOR TPS51200 | 在线订购 | |
 | | TPS51206EVM-745 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL MODULE FOR TPS51206-745 | ￥563.78990 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS51206DSQR | 线性稳压器/LDO-电源管理 | 具有用于 DDR2/3/3L/4 的 VTTREF 缓冲基准的 2A 峰值灌电流/拉电流 DDR 终端稳压器 | ￥0.55790 | 在线订购 |

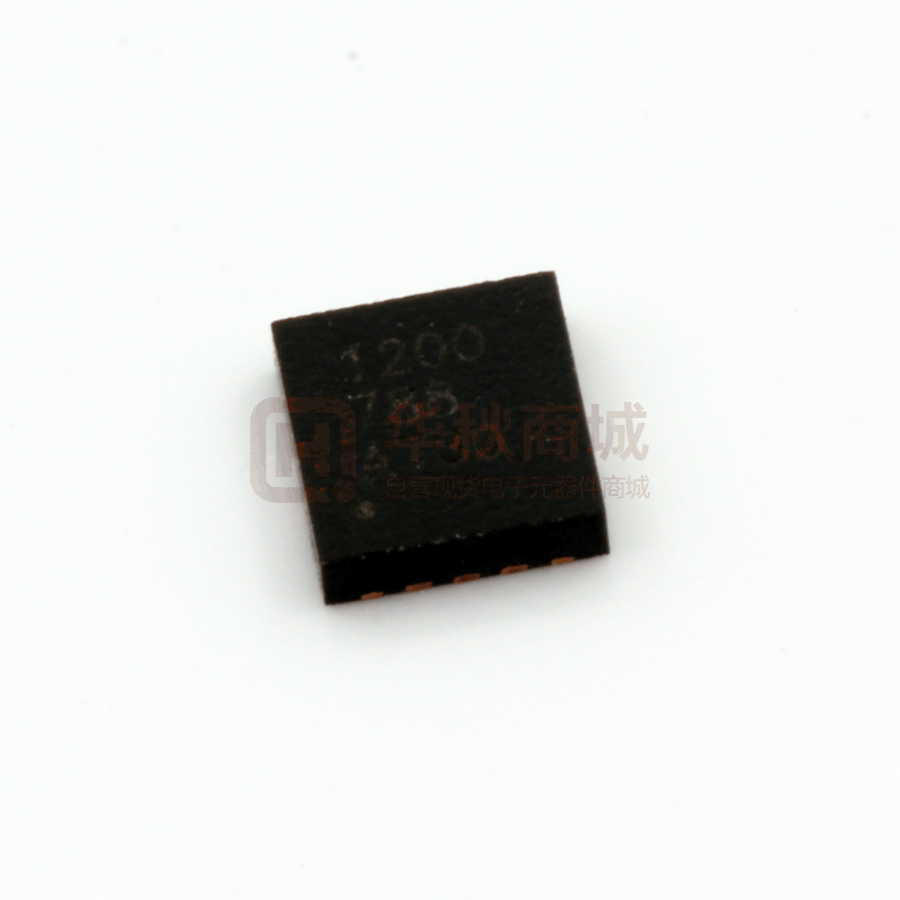

 | | TPS51200DRCR | DC-DC电源芯片-电源管理 | 具有用于 DDR2、DDR3、DDR3L 和 DDR4 的 VTTREF 缓冲基准的 3A 灌电流/拉电流 DDR 终端稳压器 | ￥1.01430 | 在线订购 |
 | | TPS51200DRCRG4 | 线性稳压器/LDO-电源管理 | 在线订购 | ||

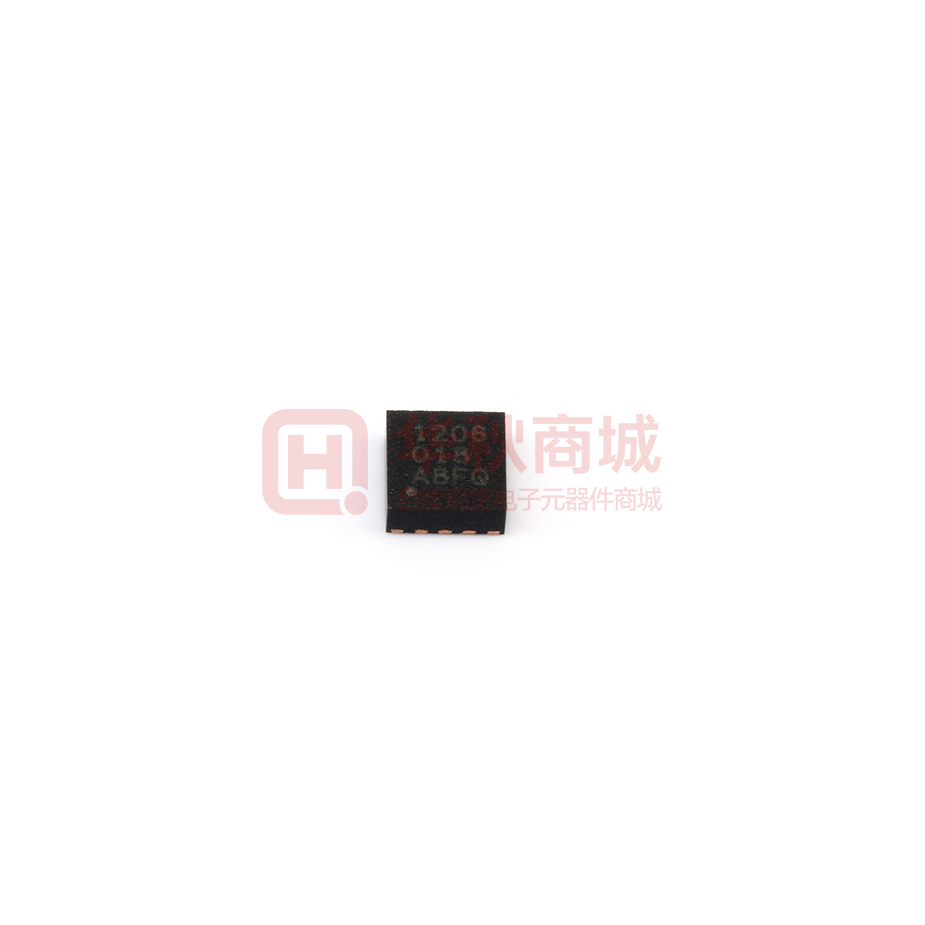

 | | TPS51206DSQT | 专用电源管理IC-电源管理 | TPS51206 具有用于 DDR2/3/3L/4 的 VTTREF 缓冲基准的 2A 峰值灌电流/拉电流 DDR 终端稳压器 | ￥4.64311 | 在线订购 |
 | | TPS51200DRCT | 线性稳压器/LDO-电源管理 | DDR电源 VSON10_3X3MM_EP Iin=0.7mA | 在线订购 | |
| | TPS51200QDRCRQ1 | 专用电源管理IC-电源管理 | TPS51200-Q1 汽车类吸入/输出 DDR 终端稳压器 | ￥2.23740 | 在线订购 |
| | TPS51200DRCTG4 | 专用电源管理IC-电源管理 | TPS51200 具有用于 DDR2、DDR3、DDR3L 和 DDR4 的 VTTREF 缓冲基准的 3A 灌电流/拉电流 DDR 终端稳压器 | ￥9.11530 | 在线订购 |
 | | TPS5120DBT | DC-DC电源芯片-电源管理 | ￥100.21326 | 在线订购 | |
 | | TPS5120DBTR | DC-DC电源芯片-电源管理 | TPS5120 具有宽输入电压范围的双路输出、二相同步降压控制器 | ￥46.85901 | 在线订购 |
| | TPS5120QDBTRQ1G4 | DC-DC电源芯片-电源管理 | 在线订购 | ||
| | TPS51200MDRCTEP | 专用电源管理IC-电源管理 | TPS51200-EP 灌电流/拉电流 DDR 终端稳压器 | ￥46.09040 | 在线订购 |
| | TPS5120QDBTREP | DC-DC电源芯片-电源管理 | 在线订购 | ||
| | TPS5120MDBTREP | DC-DC电源芯片-电源管理 | 增强型产品双路输出二相同步降压直流/直流控制器 30-TSSOP -55 to 125 | 在线订购 |
