TPS3808 微处理器监控电路
Texas Instruments 推出 TPS3808 低静态电流、可编程延迟监控电路（TPS3808 Microprocessor Supervisory Circuits）
发布时间：2018-06-14
Texas Instruments 的 TPS3808 系列微处理器监控电路会监测从 0.4 V 至 5 V 的系统电压，并在 SENSE 电压低于预设阈值或当手动复位 (MR) 引脚降至逻辑低时会发出一个开漏 RESET 信号。在 SENSE 电压和手动复位 (MR) 引脚恢复到各自的阈值以上后，RESET 输出会在用户可调的延迟时间内保持低电平。
TPS3808 器件使用高精度电压基准，可在 VIT ≤ 3.3 V 情况下实现 0.5% 的阈值精度。通过使用电阻器将 CT 引脚与 VDD 断开，可将复位延迟设置为 20 ms，用户也可以通过将 CT 引脚连接外部电容器，在 1.25 ms 和 10 s 之间调节复位延迟。TPS3808 器件具有仅 2.4 µA 的极低典型静态电流，因此非常适用于电池供电型应用。该器件采用 SOT-23 和 2 mm x 2 mm WSON 封装，具有完全指定的 -40°C 至 125°C温度范围 (TJ)。
TPS3808 微处理器监控电路特性
上电复位发生器，提供可调延迟
时间︰1.25 ms 至 10 s
非常小的静态电流：2.4 μA（典型值）
高阈值精度：0.5%（典型值）
适合标准电压的固定阈值电压
0.9 V 至 5 V 电源轨，可调电压
可低至 0.4 V
手动复位 (MR) 输入
开漏 RESET 输出
温度范围：-40°C 至 +125°C

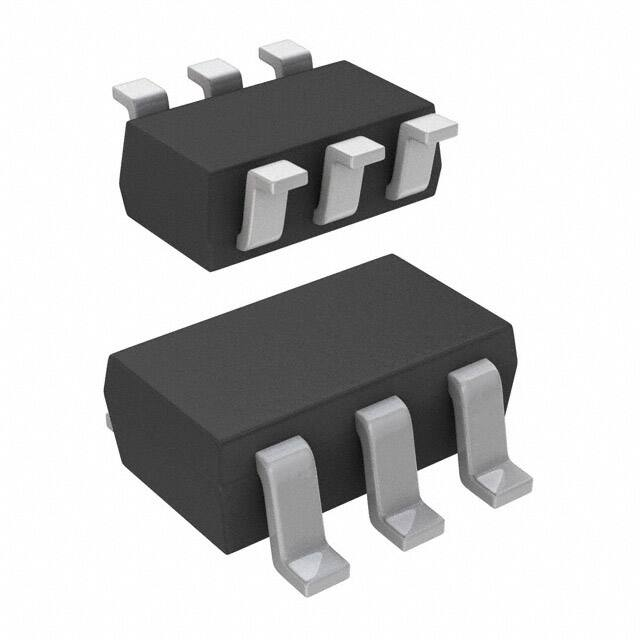

小型 SOT-23 和 2 mm x 2 mm WSON 封装
TPS3808 微处理器监控电路应用
DSP 或微控制器应用
笔记本电脑和台式电脑
PDA 和手持式产品
便携式和电池供电型应用
FPGA 和 ASIC 应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS3808G01DBVEVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TPS3808G01 | ￥236.29415 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS3808G33DBVR | 电源监控及复位-电源管理 | 低静态电流、可编程延迟监控电路SOT23-6 | ￥1.06660 | 在线订购 |
 | | TPS3808G01DBVR | 电源监控及复位-电源管理 | 电源监控及复位 SOT23-6 1.7V~6.5V -40℃~+125℃(TJ) | ￥1.00420 | 在线订购 |
 | | TPS3808G09DBVR | 电源监控及复位-电源管理 | IC监督员1通道SOT23-6 | ￥1.53510 | 在线订购 |
 | | TPS3808G30DBVR | 电源监控及复位-电源管理 | 低静态电流、可编程延迟监控电路bSOT23-6 | ￥1.74020 | 在线订购 |
 | | TPS3808G01DBVRG4 | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | 在线订购 | |
 | | TPS3808G18DBVR | 电源监控及复位-电源管理 | TPS3808 低静态电流、可编程延迟监控电路 | ￥16.89720 | 在线订购 |
 | | TPS3808G01DRVR | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | 在线订购 | |
| | TPS3808G33QDBVRQ1 | 电源监控及复位-电源管理 | TPS3808-Q1 汽车类低静态电流可编程延迟监控器 | ￥1.74020 | 在线订购 |
 | | TPS3808G01QDBVRQ1 | 电源监控及复位-电源管理 | IC SUPERVISOR 1 CHANNEL SOT23-6 | ￥83.60000 | 在线订购 |
| | TPS3808G01DBVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥18.67370 | 在线订购 |
 | | TPS3808G33DBVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥18.67370 | 在线订购 |
| | TPS3808G01DRVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥10.91362 | 在线订购 |
| | TPS3808G01MDBVTEP | 电源监控及复位-电源管理 | TPS3808-EP 低静态电流可编程延迟监控电路（增强型产品） | ￥14.96000 | 在线订购 |
| | TPS3808G12DBVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥10.91362 | 在线订购 |
| | TPS3808G18DBVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥9.27652 | 在线订购 |
| | TPS3808G15DBVR | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥8.18860 | 在线订购 |
 | | TPS3808G50DBVR | 电源监控及复位-电源管理 | 低静态电流、可编程延迟监控电路SOT23-6 | ￥2.48600 | 在线订购 |
 | | TPS3808G12DBVR | 电源监控及复位-电源管理 | 低静态电流、可编程延迟监控电路 SOT23-6 | ￥1.74020 | 在线订购 |
| | TPS3808G09DBVT | 电源监控及复位-电源管理 | TPS3808 具有可编程延迟和手动复位功能的低静态电流监控器 | ￥10.91362 | 在线订购 |
| | TPS3808G01DBVTG4 | 电源监控及复位-电源管理 | IC VOLT SUPERVISOR ADJ SOT-23-6 | 在线订购 |
