TPS5420 降压转换器
Texas Instruments 推出其 TPS5420 5.5 V 至 36 V 输入、2 A、500 kHz 降压转换器（TPS5420 Step-Down Converters）
发布时间：2018-06-14
Texas Instruments 的 TPS5420 是一款高输出电流 PWM 转换器，集成了低电阻、高压侧、N 沟道 MOSFET。在具有所列特性的基底上包含了：一个高性能电压误差放大器，在瞬态条件下提供紧密的电压调节精度；一个欠压锁定电路，以防止输入电压未达到 5.5 V 就启动；内部设置的慢启动电路，以限制浪涌电流；以及电压前馈电路，以改善瞬态响应。使用 ENA 引脚可将关断供电电流降至 18 µA（典型值）。其它特性包括高电平有效使能、过流限制、过压保护和热关断。为了降低设计复杂性和外部元件数，TPS5420 反馈回路采用内部补偿。
TPS5420 器件采用易于使用的 8 引脚 SOIC 封装。TI 提供的评估模块和设计人员软件工具有助于快速实现高性能电源设计，以满足苛刻的设备开发周期要求。
TPS5420 降压转换器特性
宽输入电压范围：5.5 V 至 36 V
高至 2 A 的连续输出电流（3 A 峰值）
通过 110 mΩ 集成式 MOSFET 开关实现高达 95% 的能效
宽输出电压范围：可调节低至 1.22 V，初始精度为 1.5%
内部补偿最大限度减少了外部零件数
固定 500 kHz 开关频率，适合小滤波器尺寸
通过输入电压前馈，实现更高的线路调节和瞬态响应
系统有过流限制、过压保护和热关断保护
-40°C 至 ±125°C 工作结温范围
采用小型 8 引脚 SOIC 封装
TPS5420 降压转换器应用
消费：机顶盒、DVD、LCD 显示器
工业和汽车音响电源
电池充电器，高功率 LED 电源
12 V/24 V 分布式电源系统
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS5420EVM-175 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS5420 SWIFT™ DC/DC, Step Down 1, Non-Isolated Outputs Evaluation Board | ￥563.78990 | 在线订购 |
 | | TPS54202HEVM-716 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS54202H SWIFT™, Eco-Mode™ DC/DC, Step Down 1, Non-Isolated Outputs Evaluation Board | ￥537.47680 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

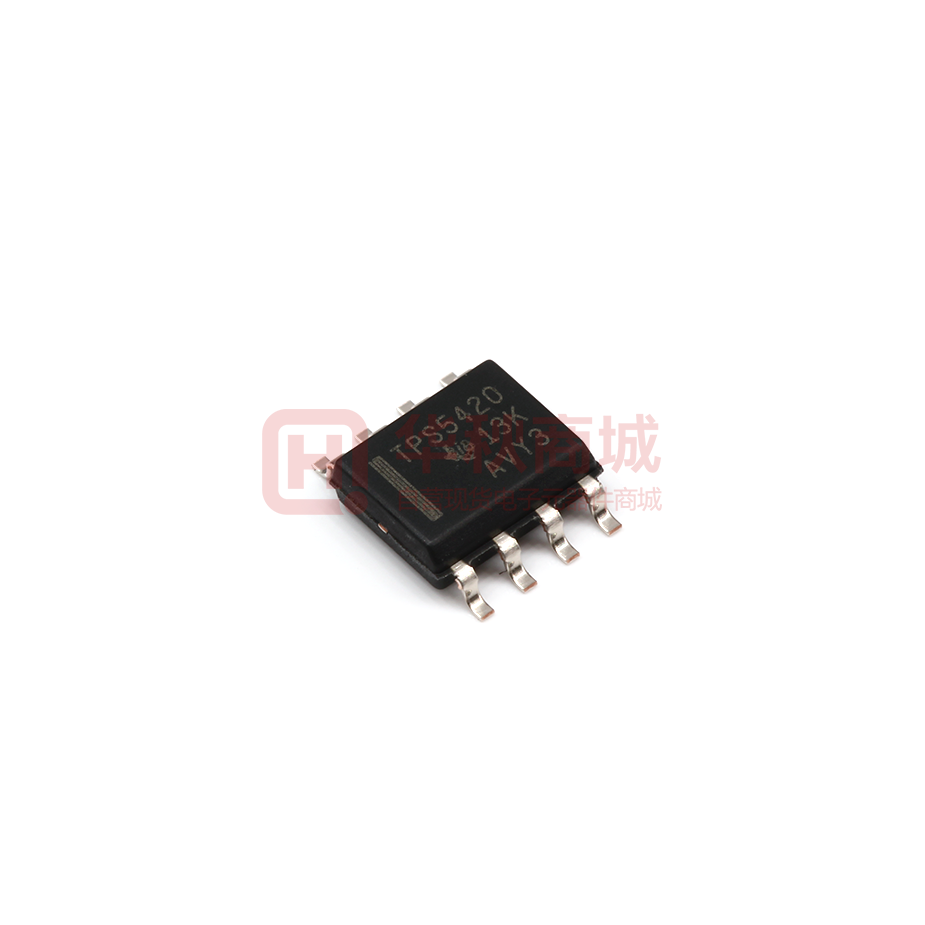

 | | TPS5420DR | DC-DC电源芯片-电源管理 | 2-A, WIDE INPUT RANGE, STEP-DOWN CONVERTER | ￥31.56200 | 在线订购 |
 | | TPS5420QDRQ1 | DC-DC电源芯片-电源管理 | TPS5420-Q1 汽车类 5.5V 至 36V、500kHz 固定频率双路 2A 降压转换器 | ￥37.34740 | 在线订购 |
 | | TPS5420D | DC-DC电源芯片-电源管理 | 在线订购 | ||
 | | TPS54200DDCT | LED/照明驱动器-电源管理 | TPS54200 4.5V 至 28V 输入电压、同步降压 LED 驱动器 | ￥8.59953 | 在线订购 |
 | | TPS5420DRG4 | DC-DC电源芯片-电源管理 | 在线订购 | ||
| | TPS5420MDREP | DC-DC电源芯片-电源管理 | TPS5420-EP 5.5V 至 36V 输入、2A 输出、500kHz 降压转换器（增强型产品） | ￥150.53950 | 在线订购 |
 | | TPS54201DDCT | LED/照明驱动器-电源管理 | TPS54201 4.5V 至 28V 输入电压、同步降压型 LED 驱动器 | ￥8.59965 | 在线订购 |

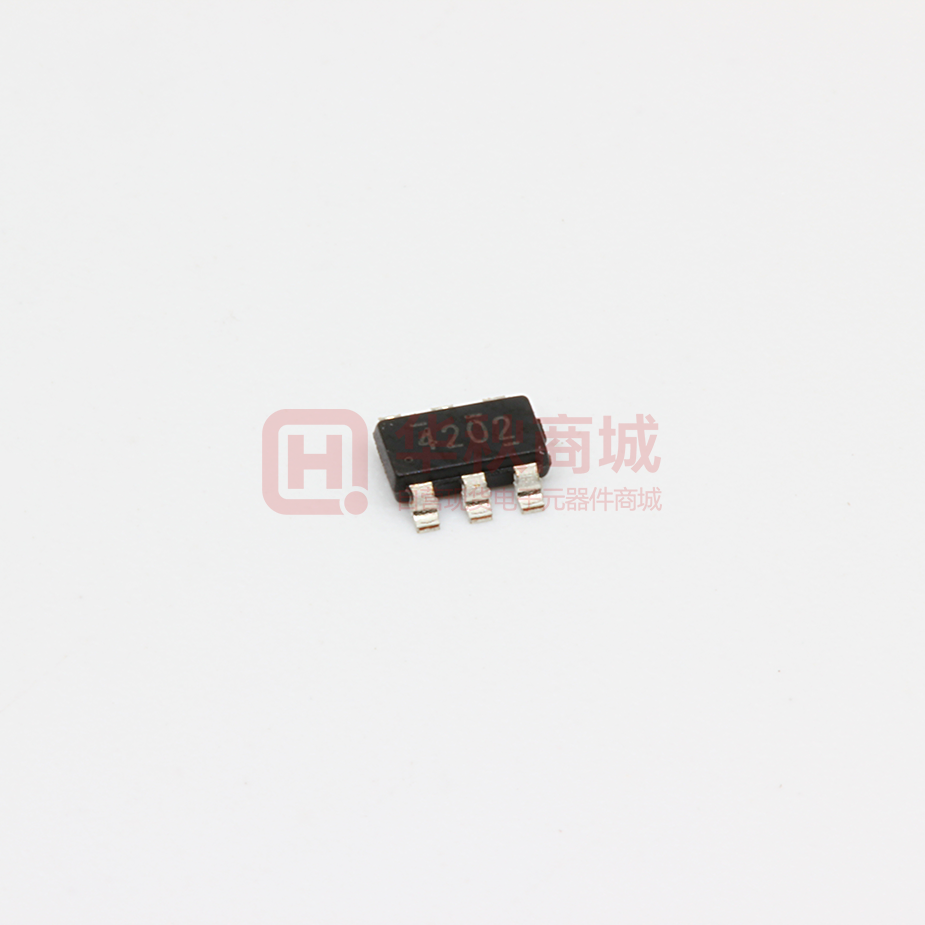

 | | TPS54202HDDCR | DC-DC电源芯片-电源管理 | IC REG BUCK ADJ 2A TSOT23-6 | ￥22.93440 | 在线订购 |

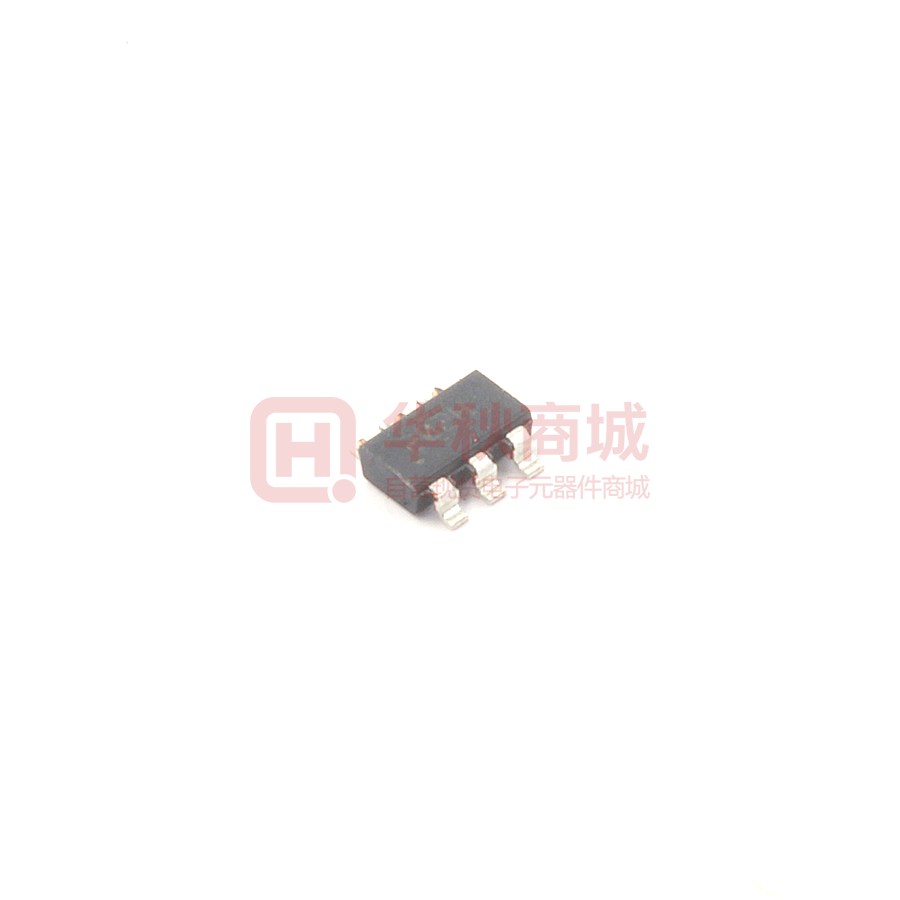

| | TPS54202DDCT | DC-DC电源芯片-电源管理 | TPS54202是一款输入电压范围为4.5V至28V的2A同步降压转换器。该器件包含两个集成式开关场效应晶体管（FET）,具备内部回路补偿和5ms内部软启动功能,可降低组件数。通过集成MOSFET并采用SOT-23封装,TPS54202获得了高功率密度,并且在印刷电路板（PCB）上的占用空间非常小。该器件具有500kHz固定开关频率,扩频频谱可降低EMI,高级Eco-mode脉冲跳跃模式可最大限度地提高轻负载效率并降低功率损耗。 | ￥15.08030 | 在线订购 |
| | TPS54202HDDCT | DC-DC电源芯片-电源管理 | TPS54202H是一款输入电压范围为4.5V至28V的2A同步降压转换器。该器件包含两个集成式开关场效应晶体管(MOSFET),持续输出电流为2A。具有内部回路补偿和5ms内部软启动功能,可降低组件数。采用SOT-23封装。 | ￥14.63710 | 在线订购 |
 | | TPS54202DDCR | DC-DC电源芯片-电源管理 | DC-DC电源芯片 2A 4.5V~28V 500kHz SOT-23-6 -40℃~+125℃@(TJ) | ￥0.72520 | 在线订购 |
