TPS6104x 开关式升压转换器
Texas Instruments 提供 TPS6104x 28 V 250 mA 开关式升压转换器（TPS6104x Switch Boost Converters），该器件采用 SOT-23 封装，适用于 LCD 和白色 LED 应用
发布时间：2018-06-14
Texas Instruments 的 TPS6104x 是一款高频率升压转换器，专用于中小型 LCD 偏置电源和白色 LED 背光电源。该器件非常适用于从双芯 NiMH/NiCd 或单芯锂离子电池生成高达 28 V 的输出电压。该器件也可用于进行标准 3.3 V 或 5 V 至 12 V 的电源转换。
TPS6104x 工作时的开关频率可达 1 MHz。这种频率允许使用具有陶瓷或钽输出电容器的小型外部元件。TPS6104x 还采用了 WSON 薄型封装，能实现非常小的解决方案尺寸。TPS61040 器件具有 400 mA 内部开关电流限值，TPS61041 为 250 mA，实现了较低的输出电压纹波，并且允许采用较小的电感器来适应低功耗应用。低静态电流（通常 28 μA）以及优化的控制方案，使该系列能在整个负载电流范围内达到很高的工作能效。
TPS6104x 开关式升压转换器特性
1.8 V 至 6 V 输入电压范围
可调输出电压范围最高可达 28 V
400 mA (TPS61040) 和 250 mA (TPS61041) 内部开关电流
高达 1 MHz 的开关频率
28 µA 典型空载静态电流
1 µA 典型关断电流
内部软启动
采用 SOT23-5、TSOT23-5 和 2 mm x 2 mm x 0.8 mm WSON 封装
TPS6104x 开关式升压转换器应用
LCD 偏置电源
用于 LCD 背光的白色 LED 电源
数码相机
PDA、整理器和手持设备 PC
蜂窝电话
互联网音频播放器
标准 3.3 V 互 5 V 至 12 V 转换
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

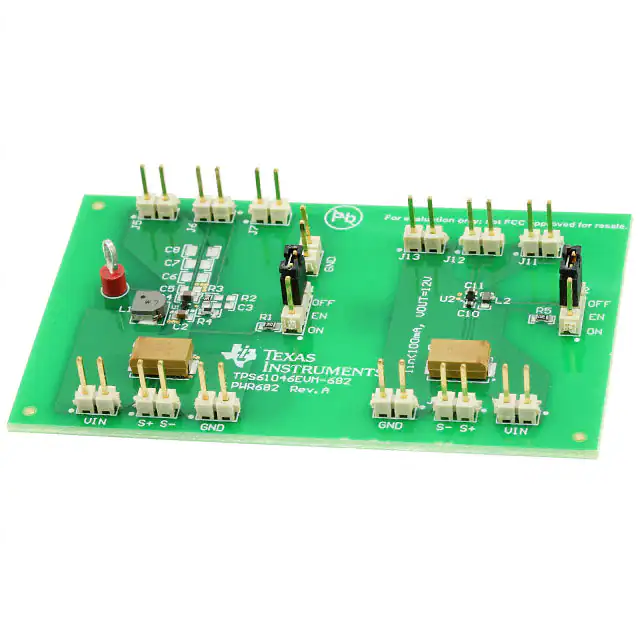

 | | TPS61046EVM-682 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS61046 DC/DC, Step Up 2, Non-Isolated Output Evaluation Board | ￥579.25735 | 在线订购 |
 | | TPS61042EVM-226 | LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS61042 1, Non-Isolated Output LED Driver Evaluation Board | ￥579.25735 | 在线订购 |
 | | TPS61040EVM-001 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS61040 - Special Purpose DC/DC, LCD Supply 1, Non-Isolated Outputs Evaluation Board | 在线订购 | |
 | | TPS61045EVM-231 | DC/DC 与 AC/DC（离线）SMPS-开发套件/万能板/PCB板-开发板/套件/编程器 | TPS61045 DC/DC, Step Up 1, Non-Isolated Outputs Evaluation Board | ￥563.78990 | 在线订购 |
 | | TPS61040EVM-002 | LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL MOD FOR TPS61040 | ￥579.25735 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS61046YFFR | DC-DC电源芯片-电源管理 | 采用 WCSP 封装的 28V 输出电压升压转换器 | ￥2.23160 | 在线订购 |

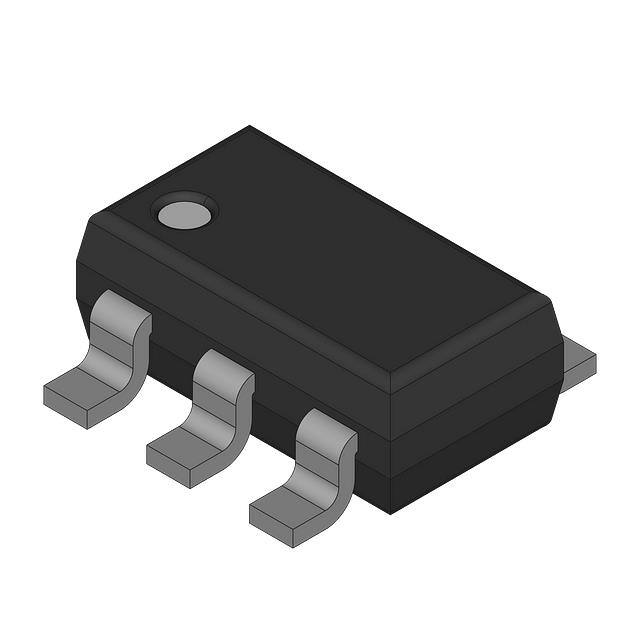

 | | TPS61040DBVR | DC-DC电源芯片-电源管理 | DC-DC电源芯片 SOT23-5 1.8V~6V Io=350mA Vo=28V 1MHz | ￥3.01240 | 在线订购 |
 | | TPS61041DRVR | DC-DC电源芯片-电源管理 | ￥5.14809 | 在线订购 | |
 | | TPS61043DRBR | LED/照明驱动器-电源管理 | TPS61043 TPS61043：恒流 LED 驱动器 | ￥6.40190 | 在线订购 |
 | | TPS61046YFFT | DC-DC电源芯片-电源管理 | TPS61046 采用 WCSP 封装的 28V 输出电压升压转换器 | ￥1.60930 | 在线订购 |

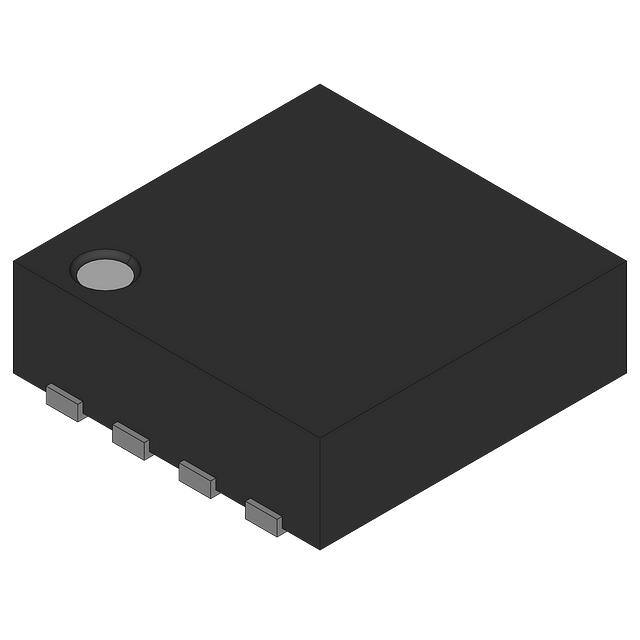

 | | TPS61045DRBR | DC-DC电源芯片-电源管理 | TPS61045 采用 QFN-8 封装的 28V、效率为 85% 的升压转换器，可进行数字调节 | ￥7.99597 | 在线订购 |
| | TPS61040DRVR | LED/照明驱动器-电源管理 | TPS61040 采用 SOT-23 封装的 28V、400mA 开关升压转换器，适用于 LCD 和白光 LED 应用 | ￥5.53355 | 在线订购 |
 | | TPS61041DBVR | DC-DC电源芯片-电源管理 | 低功率DC-DC升压转换器 SOT23-5 | ￥14.41780 | 在线订购 |
 | | TPS61041QDBVRQ1 | LED/照明驱动器-电源管理 | TPS61041-Q1 符合 AEC-Q100 标准的 1.8V 至 6V 输入范围、250mA 升压转换器 | ￥10.58005 | 在线订购 |
| | TPS61041DRVT | LED/照明驱动器-电源管理 | TPS61041 采用 SOT-23 封装的 28V、250mA 开关升压转换器，适用于 LCD 和白光 LED 应用 | ￥9.78478 | 在线订购 |
| | TPS61043DRBT | LED/照明驱动器-电源管理 | TPS61043 TPS61043：恒流 LED 驱动器 | ￥8.57178 | 在线订购 |

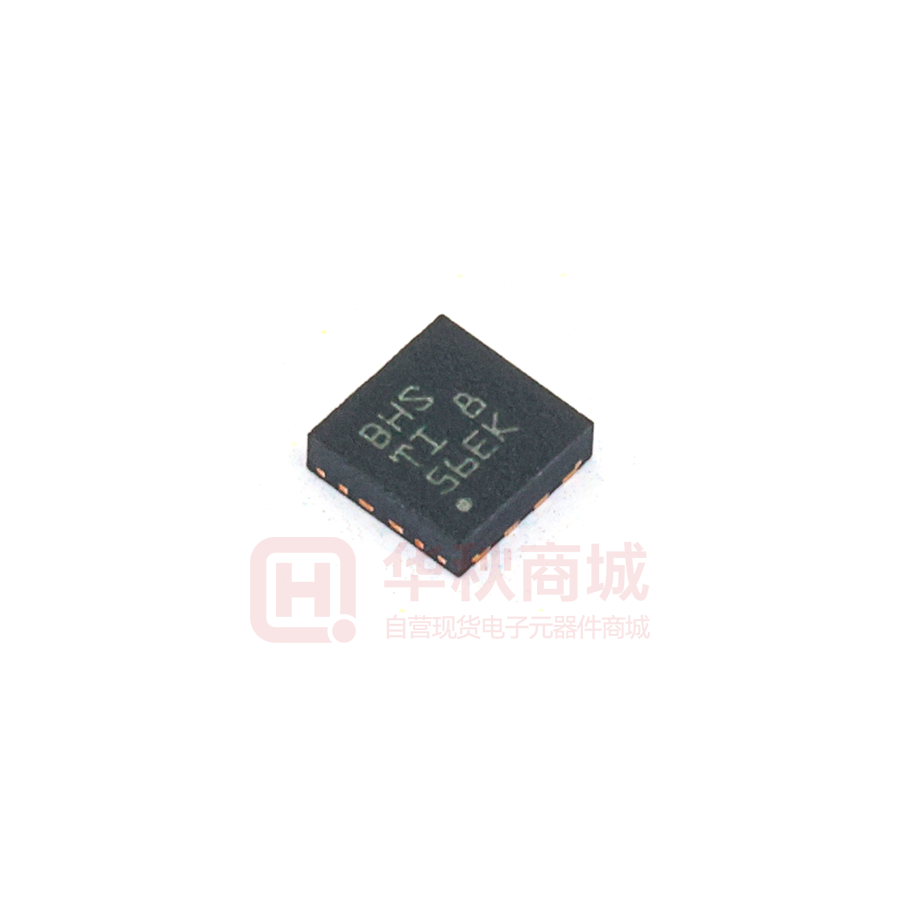

 | | TPS61042DRBT | LED/照明驱动器-电源管理 | TPS61042 采用 QFN-8 封装、适用于白光 LED 应用的 30V 500mA 开关升压转换器 | ￥8.57178 | 在线订购 |
 | | TPS61040DDCT | LED/照明驱动器-电源管理 | TPS61040 采用 SOT-23 封装的 28V、400mA 开关升压转换器，适用于 LCD 和白光 LED 应用 | ￥11.51035 | 在线订购 |
| | TPS61045DRBT | DC-DC电源芯片-电源管理 | ￥9.06560 | 在线订购 | |
| | TPS61040QDBVRQ1 | LED/照明驱动器-电源管理 | TPS61040-Q1 符合 AEC-Q100 标准的 1.8V 至 6V 输入范围、400mA 升压转换器 | ￥12.47576 | 在线订购 |
| | TPS61042DRBR | LED/照明驱动器-电源管理 | 恒流LED驱动器 | ￥2.86330 | 在线订购 |
