CDCLVC11xx LVCMOS 时钟缓冲器

Texas Instruments 提供 CDCLVC11xx 3.3 V 和 2.5 V LVCMOS 高性能时钟缓冲器系列(CDCLVC11xx LVCMOS Clock Buffers)
发布时间:2018-06-14
Texas Instruments CDCLVC11xx 是模块化、高性能、低偏斜、通用型时钟缓冲器系列。整个系列采用模块化方法而设计。它们旨在补全 TI 的 LVCMOS 时钟发生器组合。提供 1:2 至 1:12 的七种不同扇出版本。所有这些器件均具备引脚兼容性,以便于使用。系列的所有成员共享相同的高性能特性,如低附加抖动、低偏斜和宽工作温度范围。CDCLVC11xx 支持异步输出使能控制 (1G),可在 1G 低电平时将输出切换到低态。CDCLVC11xx 系列工作在 2.5 V 和 3.3 V 环境,额定工作温度范围为 -40 °C 至 + 85 °C。
CDCLVC11xx LVCMOS 时钟缓冲器特性
高性能 1:2、1:3、1:4、1:6、1:8、1:10、1:12 LVCMOS 时钟缓冲器系列
极低引脚间偏斜:< 50 ps
极低的附加抖动:< 100 fs
电源电压:3.3 V 或 2.5 V
fmax = 250 MHz 为 3.3 V
fmax = 180 MHz 为 2.5 V
工作温度范围:-40°C 至 +85°C
提供 8、14、16、20、24 引脚 TSSOP 封装(均引脚兼容)
CDCLVC11xx LVCMOS 时钟缓冲器应用
通用型通信、工业和消费类应用
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

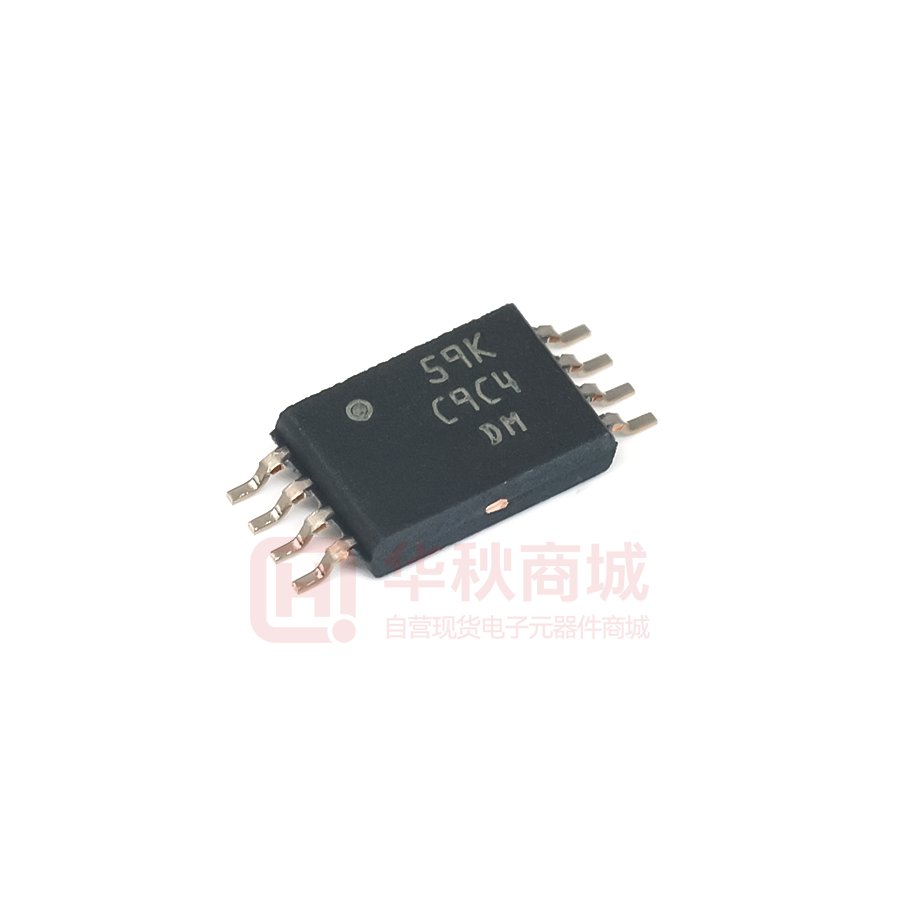

![]() | | CDCLVC1102PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1102 低抖动 1:2 LVCMOS 扇出时钟缓冲器 | ¥5.07150 | 在线订购 |
![]() | | CDCLVC1103PWR | 时钟缓冲器/驱动器-时钟管理 | 3~3.6V 1 | ¥3.97760 | 在线订购 |
![]() | | CDCLVC1104PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1104 低抖动 1:4 LVCMOS 扇出时钟缓冲器 | ¥8.72586 | 在线订购 |
![]() | | CDCLVC1106PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1106 低抖动 1:6 LVCMOS 扇出时钟缓冲器 | ¥22.46950 | 在线订购 |
![]() | | CDCLVC1108PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1108 低抖动 1:8 LVCMOS 扇出时钟缓冲器 | ¥16.51300 | 在线订购 |
![]() | | CDCLVC1110PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1110 低抖动 1:10 LVCMOS 扇出时钟缓冲器 | ¥22.37400 | 在线订购 |
![]() | | CDCLVC1112PWR | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1112 低抖动 1:12 LVCMOS 扇出时钟缓冲器 | ¥22.37400 | 在线订购 |
| | CDCLVC1102PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1102 低抖动 1:2 LVCMOS 扇出时钟缓冲器 | ¥30.43568 | 在线订购 | |
| | CDCLVC1104PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1104 低抖动 1:4 LVCMOS 扇出时钟缓冲器 | 在线订购 | ||
![]() | | CDCLVC1106PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1106 低抖动 1:6 LVCMOS 扇出时钟缓冲器 | ¥45.70153 | 在线订购 |
![]() | | CDCLVC1112PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1112 低抖动 1:12 LVCMOS 扇出时钟缓冲器 | ¥70.74989 | 在线订购 |
| | CDCLVC1103PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1103 低抖动 1:3 LVCMOS 扇出时钟缓冲器 | ¥32.81464 | 在线订购 | |
![]() | | CDCLVC1108PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1108 低抖动 1:8 LVCMOS 扇出时钟缓冲器 | 在线订购 | |
![]() | | CDCLVC1110PW | 时钟缓冲器/驱动器-时钟管理 | CDCLVC1110 低抖动 1:10 LVCMOS 扇出时钟缓冲器 | ¥64.05041 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | CDCLVC1112EVM | 开发板/评估板/验证板(废弃) | CDCLVC1112 Timing, Clock Buffer Evaluation Board | 在线订购 | |
![]() | | CDCLVC1104EVM | 开发板/评估板/验证板(废弃) | CDCLVC1104 - Timing, Clock Buffer Evaluation Board | ¥1708.93190 | 在线订购 |
