bq2409x 锂离子电池充电器
Texas Instruments 提供 BQ2409x 1 A、单输入、单芯锂离子电池充电器（bq2409x Li-Ion Battery Chargers），可在 JEITA 和 10 kΩ NTC 条件下工作
发布时间：2018-06-14
Texas Instruments 的 bq2409x 系列器件是高度集成的锂离子和锂聚合物电池线性充电器，适用于空间受限型便携式应用。该器件工作采用 USB 端口或交流适配器供电。具有过压保护的高输入电压范围支持低成本、非稳压型适配器。
bq2409x 具有单电源输出，可为电池充电。系统负载可与电池并联，只要平均系统负载不会对电池在 10 个小时的安全定时器周期内完全充电造成障碍。
电池充电分为三个阶段：预处理、恒流和恒压。在整个充电期间，内部控制回路监视 IC 的结温，当超过内部温度阈值时就会减小充电电流。
充电器功率级和充电电流检测功能完全集成。充电器功能具有高精度电流和电压调节回路、充电状态显示和充电终止功能。通过一个外部电阻器可设置预充电电流和终止电流阈值。快速充电电流值也可通过外部电阻器设置。
bq2409x 锂离子电池充电器特性
充电
1% 充电电压精度
10% 充电电流精度
引脚可选择 USB 100 mA 和 500 mA 最大输入电流限制
可编程终止和预充电阈值
系统
带热敏电阻的电池组缺失时自动终止和定时器禁用模式 (TTDM)
状态指示 - 充电/完成
采用小型 10 引脚 MSOP 封装。
保护
6.6 V 过压保护
输入电压动态电源管理
125°C 热调节，150°C 热关断保护
输出短路保护和 ISET 短路检测
通过电池 NTC 在 JEITA 范围内工作 - 低温下 ½ 快速充电电流，高温下 4.06 V (bq24092/3)
固定 10 小时安全定时器
bq2409x 锂离子电池充电器应用
智能电话
PDA
MP3 播放器
低功耗手持设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

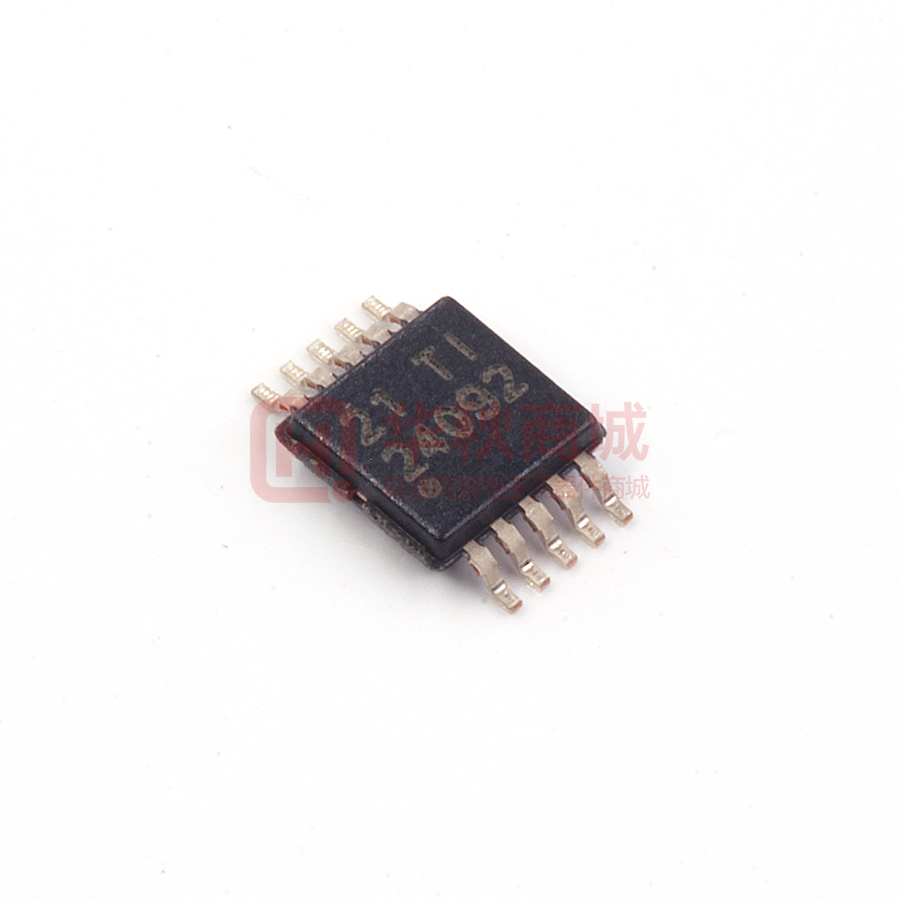

 | | BQ24092DGQR | 电池管理-电源管理 | IC BATT CHRGR LI-ION 10MSOP | ￥2.23740 | 在线订购 |

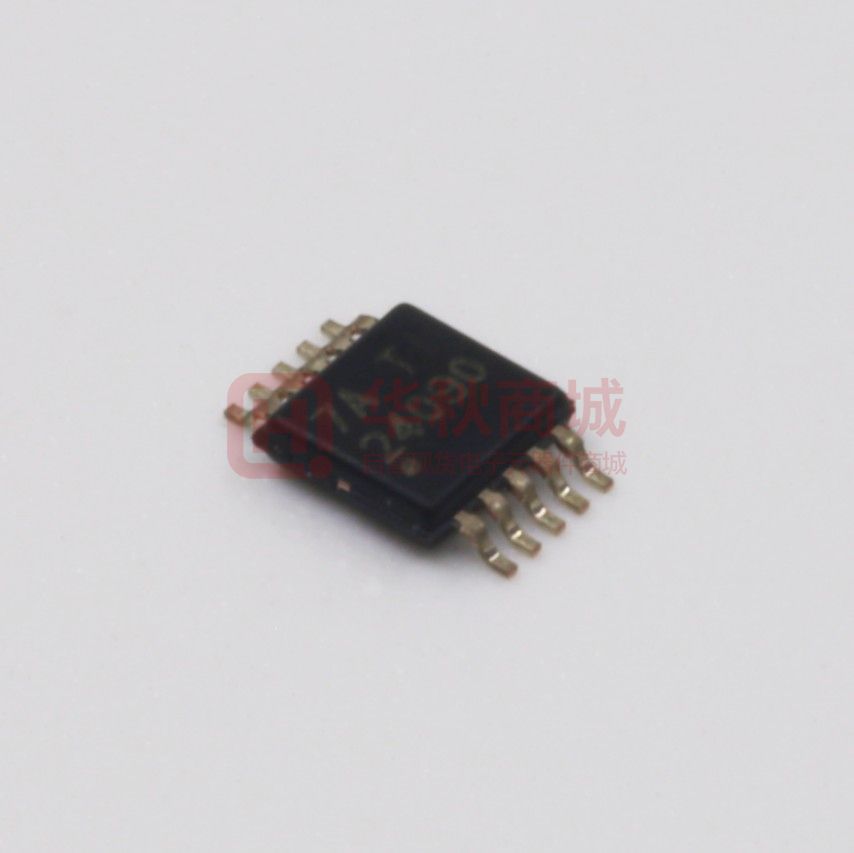

 | | BQ24090DGQR | 电池管理-电源管理 | Charger IC Lithium-Ion/Polymer 10-MSOP-PowerPad | ￥2.23150 | 在线订购 |
 | | BQ24090DGQT | 电池管理-电源管理 | BQ24090 具有 10kΩ NTC 的单节 1A 线性锂离子电池充电器 | ￥9.32067 | 在线订购 |
| | BQ24092DGQT | 电池管理-电源管理 | BQ24092 可通过 10kΩ NTC 在 JEITA 规范范围内正常运行的单节 1A 锂离子电池充电器 | ￥9.32067 | 在线订购 |
| | BQ24095DGQR | 电池管理-电源管理 | BQ24095 单节 1A 单输入、单节锂离子和锂聚合物电池充电器 | ￥4.95641 | 在线订购 |
| | BQ24091DGQT | 电池管理-电源管理 | BQ24091 具有 100kΩ NTC 的单节 1A 锂离子电池充电器 | ￥6.49058 | 在线订购 |
| | BQ24091DGQR | 电池管理-电源管理 | BQ24091 具有 100kΩ NTC 的单节 1A 锂离子电池充电器 | ￥5.57329 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

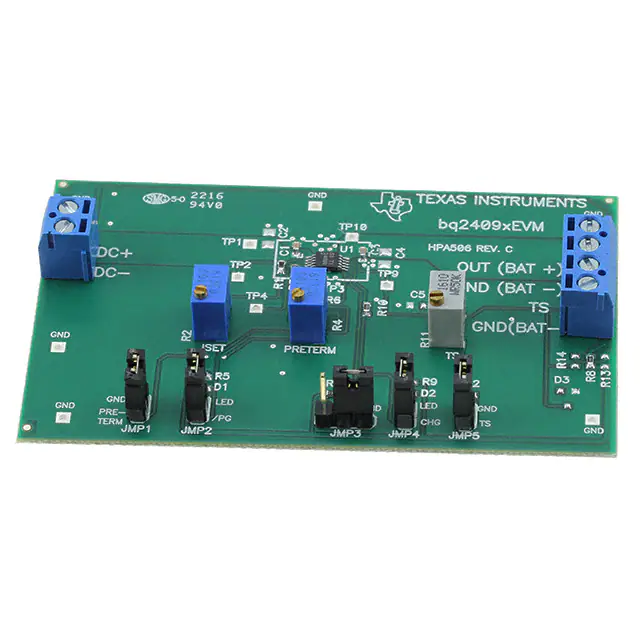

 | | BQ24091EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24091 | 在线订购 | |
 | | BQ24092EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24092 | ￥564.04439 | 在线订购 |
 | | BQ24093EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24093 | ￥564.04439 | 在线订购 |
 | | BQ24090EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR BQ24090 | ￥1139.59007 | 在线订购 |
