DACx311 单通道 12 位 DAC

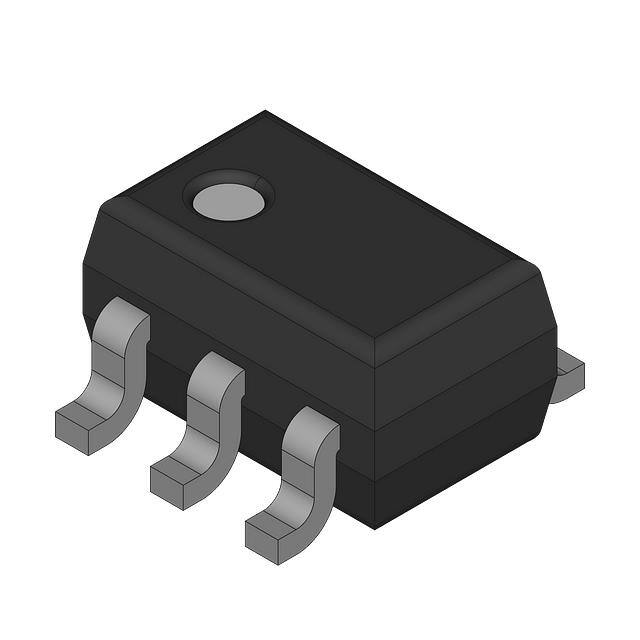

Texas Instruments DAC7311 是 12 位单通道超低功耗 DAC（DACx311 Single-Channel 12-Bit DACs），采用 6 引脚 SC70 封装，适合电池供电型应用
发布时间：2018-06-14
Texas Instruments DAC5311（8 位）、DAC6311（10 位）和 DAC7311（12 位）器件是低功耗、单通道、电压输出数模转换器 (DAC)。这些器件在正常工作时的低功耗（5 V 下 0.55 mW，省电模式下降至 2.5 µW）使得该器件非常适合便携式、电池供电型应用。
这些器件采用单调的设计，具有出色的线性度，可将不需要的代码至代码瞬态电压降至最低，同时以引脚兼容的系列提供简便的升级路径。所有器件都使用多功能、3 线串行接口，可在高达 50 MHz 的时钟速率下兼容标准 SPI™、QSPI™、Microwire 和数字信号处理器 (DSP) 接口。
所有器件都使用外部电源作为基准电压来设置输出范围。该器件集成上电复位 (POR) 电路，可确保 DAC 输出归零并保持，直至出现有效写入该器件的操作。DAC5311、DAC6311 和 DAC7311 还包含通过串行接口访问的省电功能，可在省电模式中将器件的电流消耗降低至 0.1 nA (2 V)。
这些器件引脚兼容 DAC8311 和 DAC8411，能够提供 8、10、12 位分辨率至 14 位和 16 位的简便升级路径。所有器件均采用小型 6 引脚 SC70 (SOT) 封装。这一系列的封装提供灵活的引脚和功能兼容、直接替代型解决方案，工作于 -40 °C 至 +125 °C 的扩展温度范围。
DACx311 单通道 12 位 DAC特性
相对精度：
0.25 LSB INL（DAC5311：8 位）
0.5 LSB INL（DAC6311：10 位）
1 LSB INL（DAC7311：12 位）
微功率工作：2.0 V 时 80 µA
省电：5 V 下 0.5 µA，2.0 V 下 0.1 µA
宽电源输入：2.0 V 至 5.5 V
上电复位至零
标准二进制数据格式
具有施密特触发输入的低功耗串行接口：高达 50 MHz
片载输出缓冲放大器、轨至轨工作
SYNC 中断设施
超宽温度范围：-40°C 至 +125°C
引脚兼容的小型 6 引脚 SC70 封装系列
DACx311 单通道 12 位 DAC应用
便携式电池供电仪器
过程控制
数字式增益和补偿调节
可编程电压源和电流源
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DAC5311IDCKR | 数模转换器（DAC）-数据转换器 | 数模转换器（DAC） SC70-6 2V ~ 5.5V | ￥12.14750 | 在线订购 |
| | DAC6311IDCKR | 数模转换器（DAC）-数据转换器 | DAC6311 采用 SC70 封装的 10 位、单通道、80uA、2.0V-5.5V DAC | ￥8.16765 | 在线订购 |
| | DAC6311IDCKT | 数模转换器（DAC）-数据转换器 | DAC6311 采用 SC70 封装的 10 位、单通道、80uA、2.0V-5.5V DAC | ￥10.24945 | 在线订购 |
| | DAC5311IDCKT | 数模转换器（DAC）-数据转换器 | DAC5311 采用 SC70 封装的 8 位、单通道、80uA、1.8V-5.5V DAC | ￥10.63795 | 在线订购 |
 | | DAC7311IDCKT | 数模转换器（DAC）-数据转换器 | DAC7311 采用 6 引脚 SC70 封装、适用于电池供电应用的 12 位、单通道、超低功耗 DAC | ￥23.50080 | 在线订购 |
 | | DAC7311IDCKR | 数模转换器（DAC）-数据转换器 | 数模转换器（DAC）12Bit SPI 2V~5.5V | ￥19.81160 | 在线订购 |
| | DAC5311IDCKRG4 | 数模转换器（DAC）-数据转换器 | IC DAC 8BIT V-OUT SC70-6 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | DAC7311EVM | 数模转换器（DAC）（废弃）-开发套件/万能板/PCB板-开发板/套件/编程器 | EVAL MODULE FOR DAC7311 | 在线订购 |
