LMX2594 宽带频率合成器
Texas Instruments 推出具有相位同步功能并支持 JESD204B 的 LMX2594 15 GHz 宽带 PLLatinum™ 射频频率合成器（LMX2594 Wideband Synthesizer）
发布时间：2018-06-14
Texas Instruments 的 LMX2594 是一款高性能、宽带频率合成器，不使用内部倍频器即可产生从 10 MHz 至 15 GHz 之间的任何频率，因此无需分谐波滤波器。通过具有 -236 dBc/Hz 高品质因数和高相位检测器频率的高性能 PLL，可实现非常低的带内噪声和集成抖动。高速 N 分频器无前置分频器，从而显著降低了幅值和杂散数量。此外，还有一个可编程输入倍频器，用于减轻整数边界杂散。
LMX2594 允许用户同步多个器件的输出，还能实现需要在输入和输出之间存在确定性延迟的应用。通过选择自动或者手动生成斜坡以获得最大灵活性，频率斜坡发生器可同步多达两个斜坡部分。快速校准算法允许在快于 20 µs 的时间内改变频率。LMX2594 增加了生成或重复 SYSREF（符合 JESD204B 标准）的功能，使其非常适用于高速数据转换器的低噪声时钟源。这种配置提供了延迟微调（9 ps 分辨率），以解决电路板迹线之间的延迟差异问题。
LMX2594 中输出驱动器的输出功率在 7 GHz 载波频率下高达 7 dBm。该器件采用 3.3 V 单电源，集成了 LDO，因此不需要板载低噪声 LDO。
LMX2594 宽带频率合成器特性
10 MHz 至 15 GHz 输出频率
偏置频率为 100 kHz 偏移时相位噪声位为 -110 dBc/Hz，且载波频率为 15 GHz
7.5 GHz 时抖动为 45 fs rms（100 Hz 至 100 MHz）
PLL 的主要规格
品质因数：-236 dBc/Hz
标准化 1/f 噪声：-129 dBc/Hz
更高相位检测器频率
400 MHz 整数分频模式
300 MHz 小数分频模式
可编程输出功率
32 位小数 N 分频器
通过可编程输入倍频器消除整数边界杂散
可在多个器件上同步输出相位
分辨率为 9 ps 的可编程延迟，支持 SYSREF
频率斜坡和啁啾功能，适用于 FMCW 应用
< 20 µs 的 VCO 校准速度
采用 3.3 V 单电源
LMX2594 宽带频率合成器应用
5G 和毫米波无线基础设施
测试与测量设备
雷达
MiMo
相控阵天线和波束形成
高速数据转换器时钟（支持 JESD204B）
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

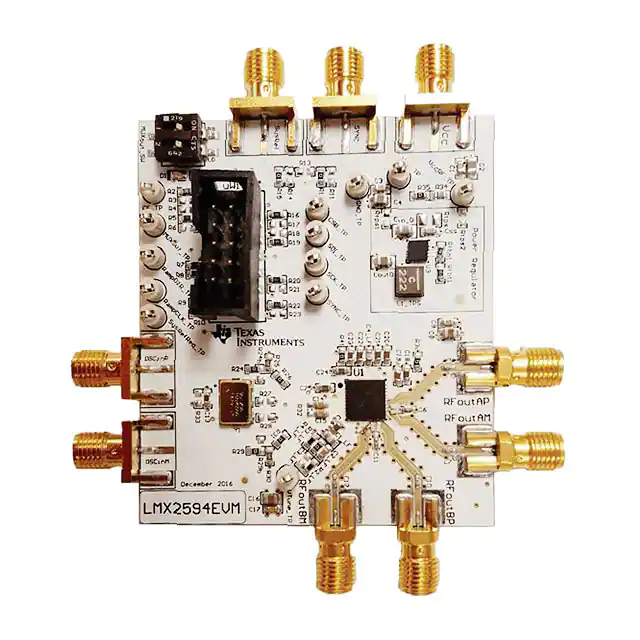

 | | LMX2594EVM | 开发板/评估板/验证板（废弃） | EVALBOARDFORLMX2594 | ￥4592.83143 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMX2594RHAT | 时钟发生器/PLL频率合成器-时钟管理 | LMX2594 具有相位同步功能且支持 JESD204B 的 15GHz 宽带 PLLatinum™ 射频合成器 | ￥122.04000 | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| LMX2594中文资料 | | - |  | ||
| LMX2594datasheet | | - | |
