AP43331N+AP3302+APR34509 Quick Charge 3.0 充电器解决方案
Diodes 提供用于实现 Quick Charge 3.0 高能效解决方案的 AP43331N、AP3302 和 APR34509 组合（AP43331N+AP3302+APR34509 Quick Charge 3.0 Charger Solution）
发布时间：2018-06-14
Diodes 的 AP3302、AP43331N 和 APR34509 组合为Quick Charge 3.0 充电器提供了高度集成的高能效解决方案。AP43331N(SO-8) 是二次侧 Qualcomm Quick Charge 3.0 (QC 3.0) 充电端口 (HVDCP) A 类控制器。它使用 USB 数据引脚来确定AC-DC USB充电器的输出电压。USB 总线电压以离散步阶进行调整（QC 3.0 的步阶为 0.2 V）。输出电流不超过最大允许功率电平。
AP3302 是一款准谐振控制器，专用于高性能、低成本快速充电应用。它工作在 valley lock QR 模式，可提高系统能效和 EMI 性能，并可进入无负载或轻负载猝发模式，以最小化待机功率。
APR34509 是次级侧同步整流器 (SR），支持 CCM、DCM 和 准谐振模式。适用于 15 W 至 24 W 应用的 5 V 至 12 V 输出电压。与肖特基/SBR 整流器相比，APR34509 通过检测 MOSFET 的漏源电压，可增强 MOSFET 以最小化传导损耗。
Diodes 的优势AP43331N+AP3302+APR34509 为便携式和消费类应用提供了高性能、低成本的 Quick Charge 3.0 解决方案。
AP43331N+AP3302+APR34509 Quick Charge 3.0 充电器解决方案特性
AP43331N+AP3302+APR34509 为便携式和消费类应用提供了高性能、低成本的 Quick Charge 3.0 解决方案。
AP3302 提供 QR 模式和输出欠压保护 (SUVP)
QR 提高了所有负载水平的能效
当充电器的输出电缆短路时，SUVP 提供保护
AP43331N 提供 CC/CV 和自动放电功能
控制从 9 V 到 12 V 的最大输出功率到 18 W
当输出电压关闭时，安全放电功能可快速、可靠地对输出电容器进行放电。
APR34509 在 SO-8EP 中提供同步整流功能
以最小的 BOM 成本和解决方案大小提高能效
AP43331N+AP3302+APR34509 Quick Charge 3.0 充电器解决方案应用
适合智能手机的 Quick Charge 3.0
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

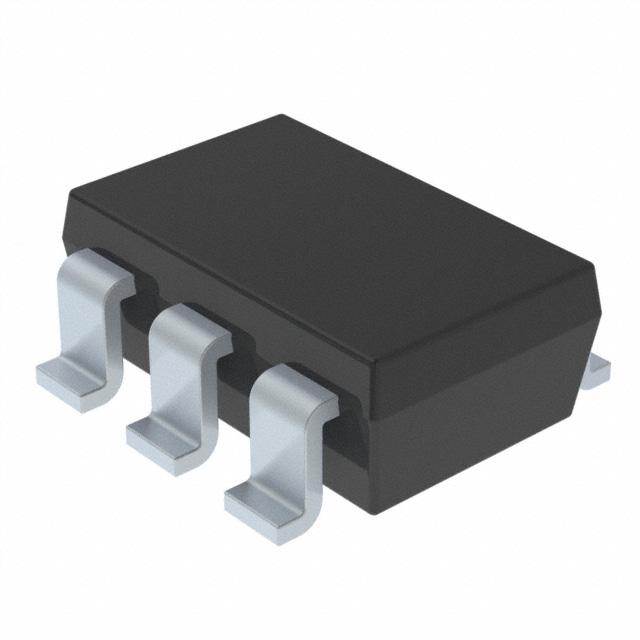

 | | AP3302K6TR-G1 | AC-DC开关电源芯片-电源管理 | 离线转换器 反激 拓扑 120kHz SOT-26 | ￥1.28353 | 在线订购 |
 | | AP43331NMTR-G1 | 专用电源管理IC-电源管理 | ACDC DECODER,SO-8 | 在线订购 | |
%20Exposed%20Pad_tmb.jpg) | | APR34509MPTR-G1 | 电源监视-电源管理 | ACDCSYNCHRECTCONTSO-8EPT&R; | 在线订购 |
