ACPL-31JT/32JT 的特性

• 符合 AEC-Q100 的 1 级测试准则要求

• 工作温度范围：-40°C 至 +125°C

• 集成反激式控制器，适用于隔离式 DC-DC 转换器 (ACPL-32JT)

• 稳压输出：20 V (ACPL-32JT)

• 峰值输出电流：2.5 A

• 米勒箝位灌入电流：最高 1.7 A 1.9 (ACPL-32JT)、1.9 A (ACPL-31JT)

• 宽输入电压范围：12 V 至 20 V (ACPL-31JT)、8 V 至 18 V (ACPL-32JT)

• 传播延迟：250 ns（最长）

• 空载时间失真范围：-100 ns 至 +15 ns (ACPL-31JT)、-160 ns 至 +60 ns (ACPL-32JT)

• CMR：>50 kV/μs（V_CM = 1500 V 时）

• 集成式 IGBT 故障安全保护

• Desat 检测、关断保护和故障反馈、具有反馈功能的 UVLO 保护

• 高抗噪能力

• SO-16 封装，具有 8 mm 净空和爬电性能

• 监管认证：UL1577、CSA（5000 V_RMS，持续 1 分钟）、IEC/EN/DIN EN 60747-5-5 (V_IORM = 1230 V_PEAK)

ACFL-5211T/6211T 特性

• 符合 AEC-Q100 的 1 级准则的要求

• 工作温度：–40°C 至 +125°C

• 8 mm 爬电和净空

• 数据速率高达 1 MBd (ACFL-5211T) 和 15 MBd (ACFL-6211T)

• LED 驱动电流 (IF)：0.8 mA 至 16 mA (ACFL-5211T)

• 短传播延迟：最大 1 μs（IF = 10 mA 时）(ACFL 5211T)

• Vcc 范围：3 V 至 20 V (ACFL-5211T)、3 V 至 5.5 V (ACFL-6211T)

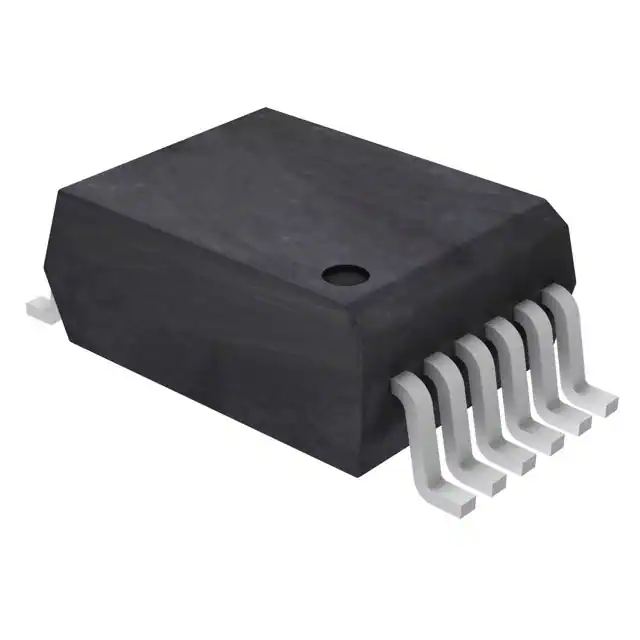

• 紧凑、自动插入、沟槽式 SO12 封装

• 全球安全认证：

• UL 1577 认证、V_ISO = 5,000 V_RMs 持续 1 分钟

• CSA（元件认可通告）5

• IEC 60747-5-5、EN/DIN EN 60747-5-2、V_IORM = 1,140 V_PEAK

ACPL-31JT/32JT 的应用

1. 汽车级隔离式 IGBT/MOSFET 栅极驱动器

2. 混合和插电式动力系统逆变器

3. 汽车级 DC-DC 转换器

4. 交流和无刷直流电机驱动器

5. 不间断电源 (UPS)

ACFL-5211T/6211T 的应用

1. 汽车级 CANbus 和 SPI 通信接口

2. 汽车级功率晶体管隔离

3. 耐高温数字信号隔离

4. 用于 DC/DC 转换器和电机的汽车级 IPM 驱动器

5. 逆变器

6. A/D、D/A 转换的数字隔离

7. 状态反馈和唤醒信号隔离
