LMx24N 低功耗四通道运算放大器
Texas Instruments LMx24N 低功耗四通道运算放大器（LMx24N Low Power Quad Operational Amplifiers）是工作温度范围为 3 V 至 32 V 的理想选择
发布时间：2018-06-14
Texas Instruments 的 LMx24N 系列由四个独立的高增益、内部频率补偿型运算放大器组成，设计用于在宽电压范围内由单电源供电。也可以使用分离式电源，且低功耗电源的电流消耗独立于电源电压幅度。
应用领域包括变送器放大器、DC 增益模块以及当前能在单电源电压系统中更易于实施的所有传统运算放大器电路。例如，LMx24N 系列可以直接使用标准 5 V 电源电压，这种电源适用于数字系统，并轻松提供所需的接口电子器件，而无需额外的 ±15 V 电源。
LMx24N 低功耗四通道运算放大器特性
特点
内部频率补偿实现单位增益
100 dB 高直流电压增益
宽带宽（单位增益）1 MHz（温度补偿型）
宽电源电压范围：
3 V 至 32 V 单电源或 ±1.5 V 至 ±16 V 双电源
极低电源漏电流 (700 µA)，且独立于电源电压
45 nA 低输入偏置电流（温度补偿型）
2 mV 低输入失调电压和 5 nA 失调电流
共模输入电压范围包括地电位
差分输入电压范围等于供电电压
0 V 至 V+ -1.5 V 大输出电压摆幅
优势
无需双电源
在单一封装中的四个内部补偿型运算放大器
可直接靠近接地检测，VOUT 也接地
兼容所有形式的逻辑电源漏极，适用于电池供电工作
在线性模式中，输入共模电压范围包括接地和输出电压
可以摆动至接地，即使只有单电源供电
单位增益交叉频率是温度补偿
输入偏置电流也是温度补偿
LMx24N 低功耗四通道运算放大器应用
传感器放大器
DC 增益模块
传统运算放大器电路
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

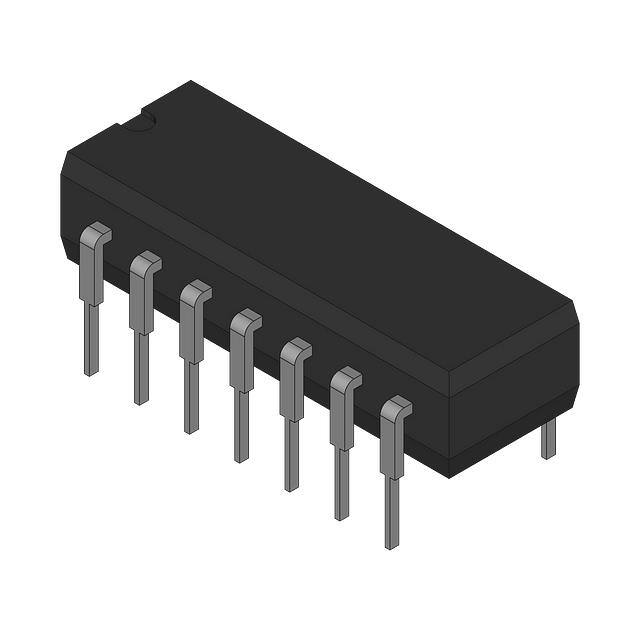

 | | LM324N | 运算放大器-运算放大器及比较器 | 四路、30V、1.2MHz、3mV 失调电压运算放大器 | ￥0.99440 | 在线订购 |
 | | LM324NSR | 运算放大器-运算放大器及比较器 | LM324 四通道 30V 1.2MHz 运算放大器 | ￥2.20276 | 在线订购 |
 | | LM324NE3 | 运算放大器-运算放大器及比较器 | Quad, 30-V, 1.2-MHz operational amplifier 14-PDIP 0 to 70 | 在线订购 | |

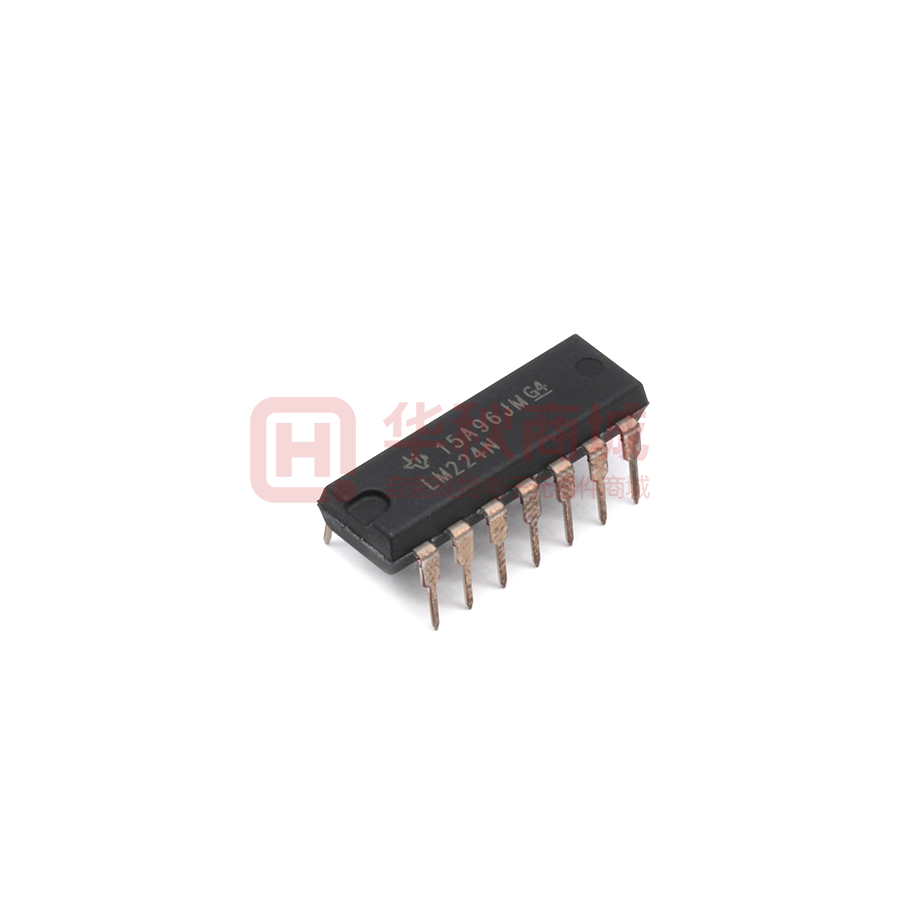

 | | LM224N | 运算放大器-运算放大器及比较器 | 工作温度为 -25°C 至 85°C 的四通道、30V、1.2MHz、3mV 失调电压运算放大器 | ￥1.39320 | 在线订购 |
| | LM324N/NOPB | 运算放大器-运算放大器及比较器 | LM324-N 四通道 32V 1MHz 运算放大器 | ￥9.52370 | 在线订购 |
