HMC241/HMC7992/ADRF5040 SP4T 射频开关

Analog Devices 的 DC 至 12 GHz 非反射式射频开关(HMC241/HMC7992/ADRF5040 SP4T RF Switches)适用于 4G 蜂窝、军事通信和无线电应用
发布时间:2018-06-14

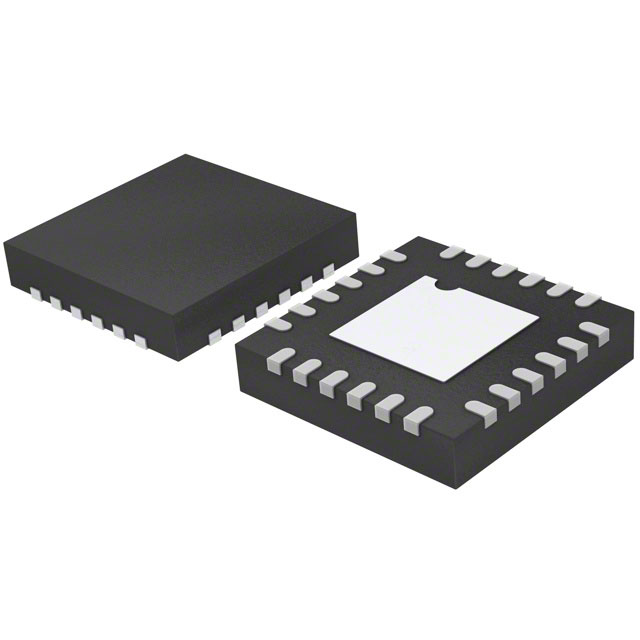

ADI HMC241、HMC7992 和 ADF5040 射频 (RF) 非反射式/吸收式单刀四掷 (SP4T) 开关能与 3.3 V、TTL、LVTTL、CMOS 和 LVCMOS 逻辑器件对接。这些开关工作在 DC 至 12 GHz 频率范围。HMC241 是一款 GaAs MMIC RF 开关,工作在 DC 至 4 GHz 范围。这款开关采用 +5V 单电源供电。HMC7992 具有 100 MHz 至 6 GHz 频率范围。这款开关的 ESD 额定值为 2 kV (HBM) 2 类。HMC7992 采用 +3.3 V 至 +5 V 单电压电源。ADRF5040 采用小型 4 mm x 4 mm LFCSP 封装,需要双路 ±3.3 V 电源供电。这款开关在工作在 9 kHz 至 12 GHz 的范围。ADRF5040 的另一个优点是 4 kV (HBM) ESD 额定值。HMC241、HMC7992 和 ADF5040 非常适用于诸如基站和中继器等 4G 蜂窝基础设施,以及军用通信、工业测试和测量应用。
HMC241/HMC7992/ADRF5040 SP4T 射频开关特性
吸收式拓扑结构
电源电压:±3.3 V,+5 V
工作温度范围:-40°C 至 +85°C
封装/外壳: 16/24 引脚 LFCSP、QSOP、SSOP
HMC241/HMC7992/ADRF5040 SP4T 射频开关应用
微波无线电
军事通信 (milcom)
光纤
宽带
电信
测试与测量
WLAN、WiMAX、WiBro
有线电视、DBS
基站、中继器
蜂窝/4G
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

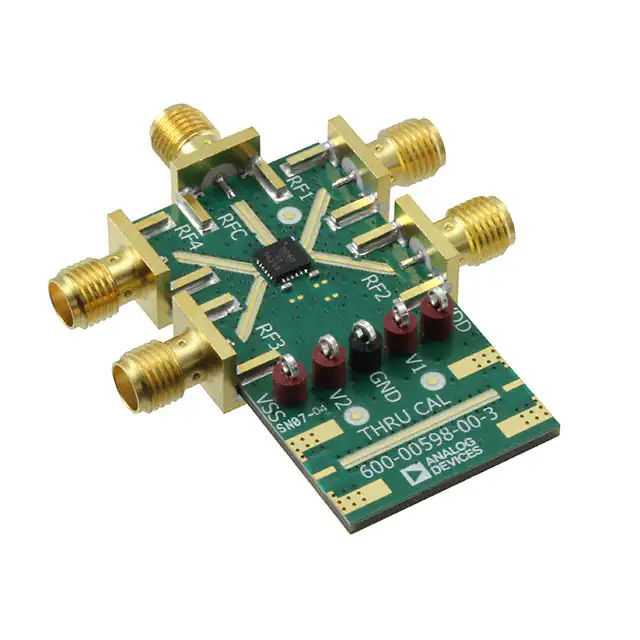

![]() | | ADRF5040-EVALZ | RF其它IC和模块-射频器件 | ADRF5040 EVAL BOARD | 在线订购 | |

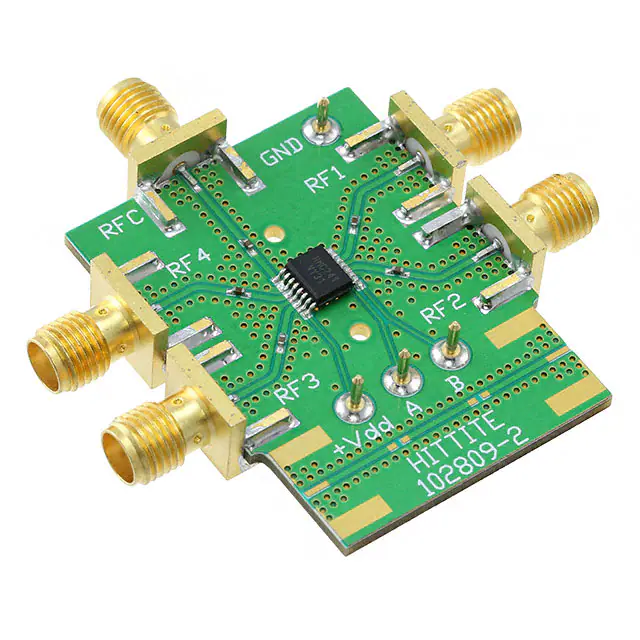

![]() | | EV1HMC241AQS16 | RF其它IC和模块-射频器件 | EVALBOARDFORHMC241 | 在线订购 | |

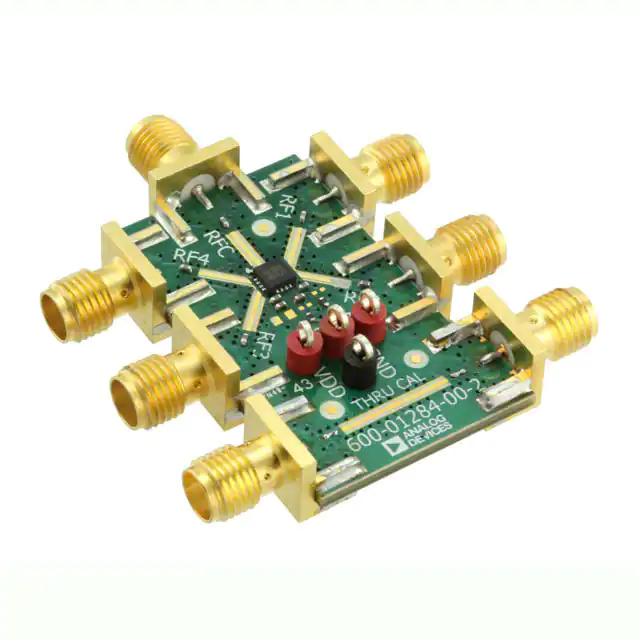

![]() | | EV1HMC7992LP3D | RF其它IC和模块-射频器件 | EVALBOARDFORHMC7992 | 在线订购 | |
![]() | | 108333-HMC241ALP3 | RF其它IC和模块-射频器件 | EVAL BOARD HMC241 PCB ASSEMBLY | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | HMC241ALP3ETR | RF开关-射频器件 | 砷化镓,非反射,SP4T开关100 MHz至4 GHz LFCSP16 | ¥18.30600 | 在线订购 |
![]() | | HMC241AQS16ETR | RF其它IC和模块-射频器件 | RF Switch IC CATV SP4T 3.5GHz 50 Ohm 16-QSOP | ¥119.01600 | 在线订购 |
![]() | | HMC241ALP3E | RF其它IC和模块-射频器件 | RF Switch IC WiMAX / WiBro SP4T 4GHz 50 Ohm 16-SMT (3x3) | 在线订购 | |
![]() | | HMC241AQS16E | RF其它IC和模块-射频器件 | 集成电路MMIC开关SP4T 4GHZ 16QSOP | ¥18.90000 | 在线订购 |
![]() | | ADRF5040BCPZ | RF其它IC和模块-射频器件 | RF Switch IC VSAT SP4T 12GHz 50 Ohm 24-LFCSP (4x4) | 在线订购 | |
![]() | | ADRF5040BCPZ-R7 | RF开关-射频器件 | 高隔离,硅SP4T,无反射开关,9 kHz至12.0 GHz | ¥121.50325 | 在线订购 |
![]() | | HMC7992LP3DE | RF其它IC和模块-射频器件 | IC REFL SW SP4T | ¥78.51600 | 在线订购 |
