ADL560x 系列 RF/IF 增益模块和激励放大器 (AMP)
Analog Devices 用于通信、科研测试和测量系统的 ADL5601/ADL5602/ADL5604/ADL5605/ADL5606 射频器件（ADL560x Series of RF/IF Gain Blocks and Driver Amplifiers (AMPs)）
发布时间：2018-06-14
ADI 提供 ADL560x 系列射频 (RF) 和中频 (IF) 增益模块和激励放大器。ADL5601 和 ADL5602 是 RF/IF 增益模块，频率范围为 50 MHz 至 4 GHz。这些增益模块采用 5 V 电源供电，消耗仅为 89 mA 极低电流。ADL5601 和 ADL5602 采用 InGap 工艺设计，ESD 额定值为 ±1.5 kV（1C 类）。ADL5604、ADL5605 和 ADL5606 1 W RF 驱动器可支持 700 MHz 至 2.7 GHz 的频率。这些 RF 驱动器使用 GaAS HBT 工艺设计，采用极小的 4 mm x 4 mm 16 引脚 LFCSP 封装。ADL5605 与 ADL5606 引脚相互兼容，易于在器件间迁移。这些器件具有 ±1 kV ESD 额定值（1C 类）。Analog Devices 的 ADL560x RF/IF 增益模块和激励放大器温度范围为 -40 °C 至 +85 °C。这些器件是无线通信、科研测试和测量系统的理想选择。
ADL560x 系列 RF/IF 增益模块和激励放大器 (AMP)特性
频率：50 MHz 至 2.7 GHz
RF 类型：蜂窝、有线电视、通用
供电电压：4.5 V 至 5.5 V
供电电流：83 mA 至 362 mA
工作范围温度：-40°C 至 +85°C
封装/外壳：SOT-89-3、16-LFCSP
ADL560x 系列 RF/IF 增益模块和激励放大器 (AMP)应用
无线基础设施
ISM/AMR 应用
自动测试设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADL5606-EVALZ | RF其它IC和模块-射频器件 | EVAL BOARD FOR ADL5606 | 在线订购 | |
 | | ADL5605-EVALZ | RF其它IC和模块-射频器件 | EVALBOARDFORADL5605 | 在线订购 | |
 | | ADL5604-EVALZ | RF其它IC和模块-射频器件 | EVAL BOARD FOR ADL5604 | 在线订购 | |
 | | ADL5602-EVALZ | RF其它IC和模块-射频器件 | EVAL BOARD FOR ADL5602 | 在线订购 | |
 | | ADL5601-EVALZ | RF其它IC和模块-射频器件 | EVALBOARDFORADL5601 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

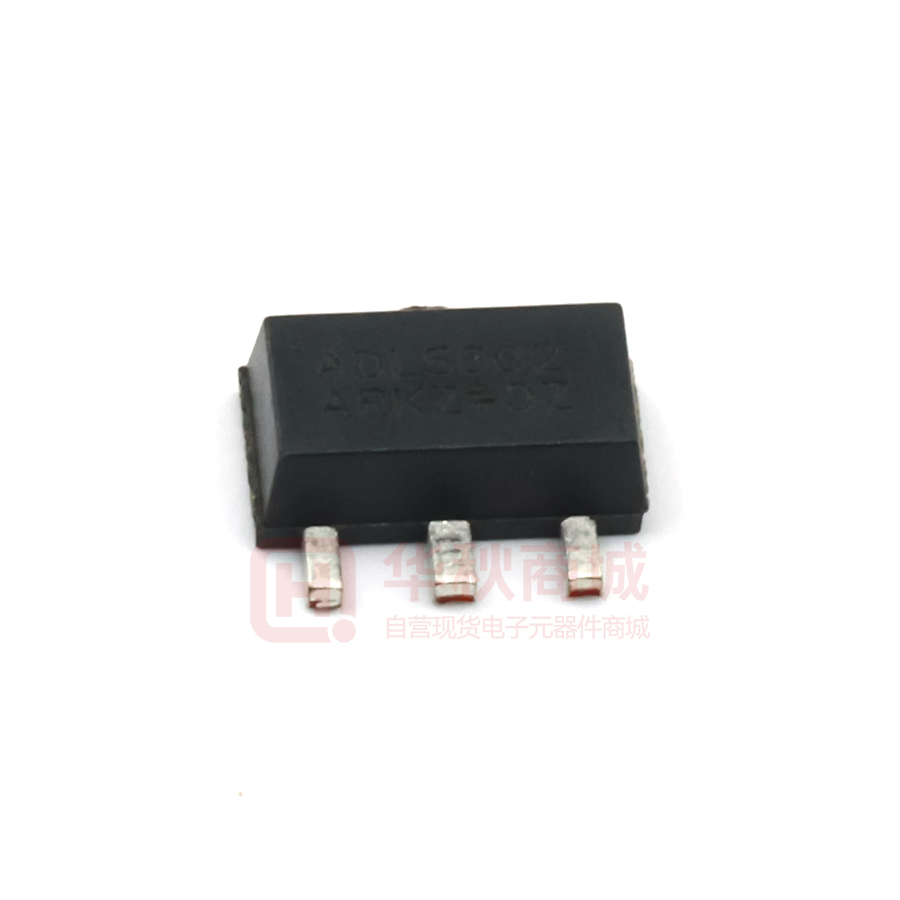

 | | ADL5602ARKZ-R7 | RF放大器-射频器件 | RF Amplifier IC Cellular, CATV 50MHz ~ 4GHz SOT-89-3 | ￥13.72950 | 在线订购 |

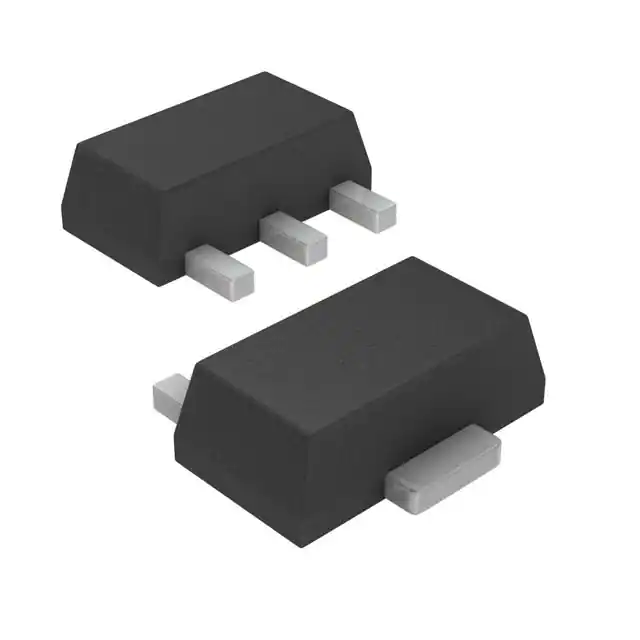

| | ADL5601ARKZ-R7 | RF放大器-射频器件 | IC AMP GAIN BLOCK 15DB SOT89-3 | ￥23.00000 | 在线订购 |

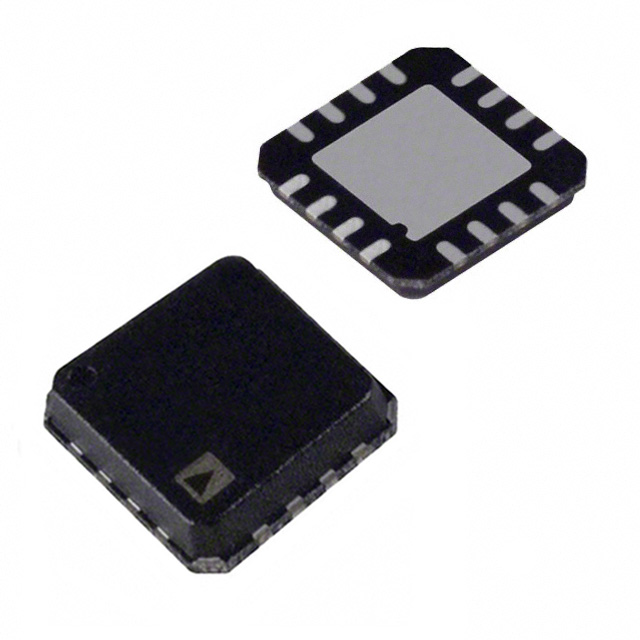

 | | ADL5604ACPZ-R7 | RF放大器-射频器件 | IC AMP DRIVER RF 16LFCSP | ￥24.94800 | 在线订购 |
 | | ADL5605ACPZ-R7 | RF放大器-射频器件 | IC RF DRIVER AMP 16-LFCSP | 在线订购 |
