INA28x 双向分流监视器

Texas Instruments 提供 INA28x -14 V 至 +80 V 双向高精度低压侧或高压侧电压输出分流监控器(INA28x Bidirectional Current Shunt Monitors)
发布时间:2018-06-14
Texas Instruments INA28x 系列包括 INA282、INA283、INA284、INA285 和 INA286。这些器件是电压输出分流监视器,能够在 -14V 至 +80 V 共模电压范围内检测分流器上的压降,且不受电源电压影响。借助零飘移架构的低偏移特性,能够以低至 10 mV 满量程的分流电路最大压降实现电流检测。
这些器件工作在单一 +2.7 V 至 +18 V 电源下,耗用最大 900 µA 的电源电流。所有版本的指定温度范围均为扩展工作温度范围 -40°C 至 +125°C,并以 SOIC-8 和 VSSOP-8 封装提供。
INA28x 双向分流监视器特性
宽共模电压范围:-14 V 至 +80 V
失调电压:±20 µV
CMRR:140 dB
精度:
±1.4% 增益误差(最大值)
提供增益:
50 V/V: INA282
静态电流:900 μA(最大值)
0.3 µV/°C 失调漂移
0.005%/°C 增益漂移(最大值)
100 V/V: INA286
200 V/V: INA283
500 V/V: INA284
1000 V/V: INA285
INA28x 双向分流监视器应用
电信设备
汽车
电源管理
太阳能逆变器
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

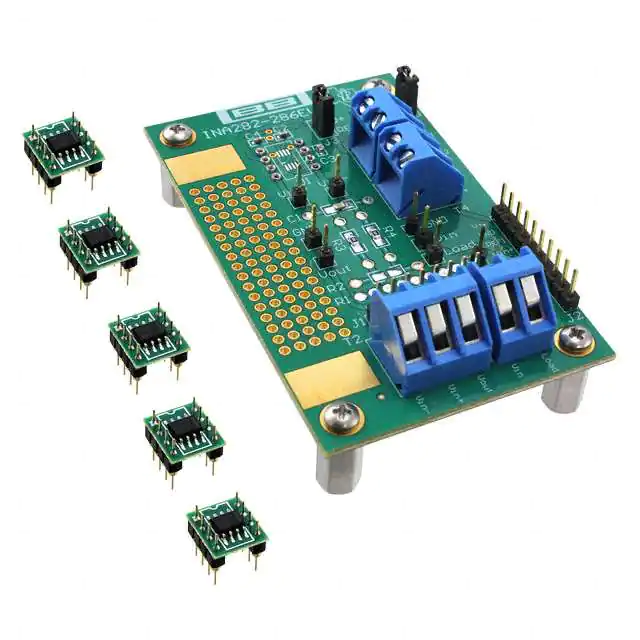

![]() | | INA282-286EVM | 开发板/评估板/验证板(废弃) | INA282, INA283, INA284, INA285, INA286 - Power Management, Current Monitor Evaluation Board | ¥558.66533 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

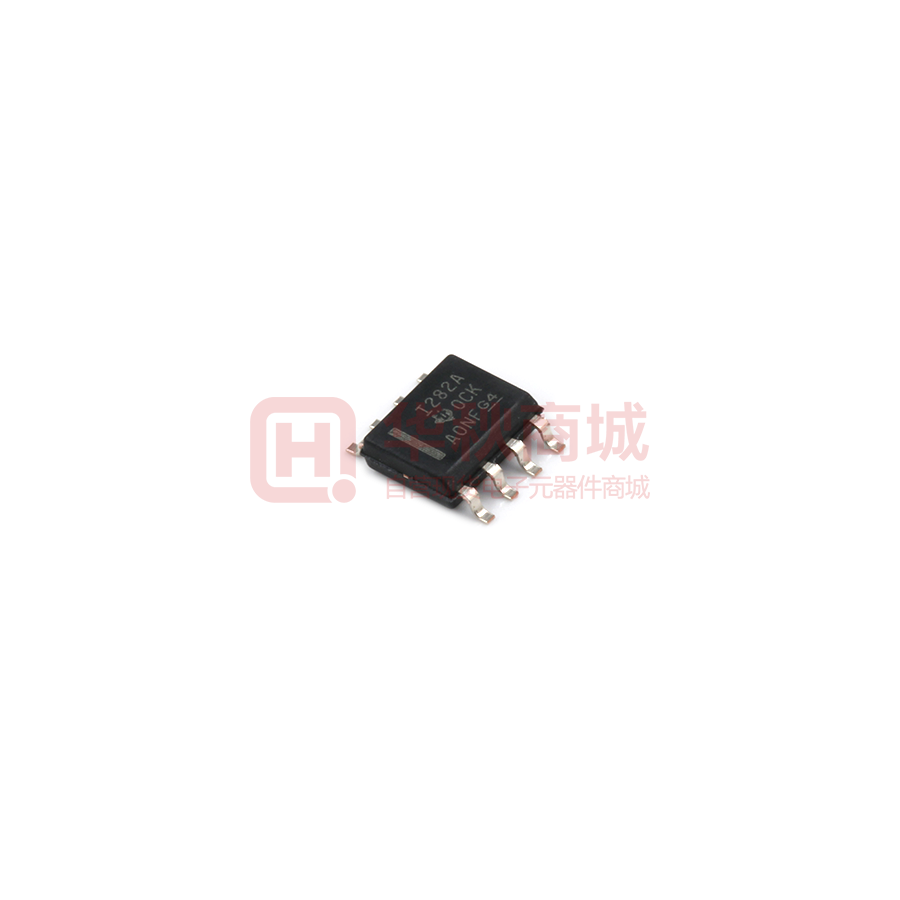

![]() | | INA282AIDR | 电流检测放大器-运算放大器及比较器 | INA282 -14V 至 +80V、双向、高精度、低侧或高侧、高速、电压输出电流分流监控器 | ¥11.81348 | 在线订购 |
![]() | | INA286AIDR | 电流检测放大器-运算放大器及比较器 | INA286 -14V 至 80V 双向电流检测放大器 | ¥22.79628 | 在线订购 |
![]() | | INA282AQDRQ1 | 电流检测放大器-运算放大器及比较器 | INA282-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥18.64500 | 在线订购 |
![]() | | INA282AID | 电流检测放大器-运算放大器及比较器 | INA282 -14V 至 80V 双向电流检测放大器 | ¥54.07587 | 在线订购 |
![]() | | INA283AID | 电流检测放大器-运算放大器及比较器 | INA283 -14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA286AID | 电流检测放大器-运算放大器及比较器 | 电流源 SOIC8_150MIL -14V~80V ±20μV 140dB | 在线订购 | |
![]() | | INA285AID | 电流检测放大器-运算放大器及比较器 | INA285 -14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA284AID | 电流检测放大器-运算放大器及比较器 | INA284 -14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA283AQDGKRQ1 | 电流检测放大器-运算放大器及比较器 | INA283-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥47.81661 | 在线订购 |
![]() | | INA286AQDGKRQ1 | 电流检测放大器-运算放大器及比较器 | INA286-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥47.93698 | 在线订购 |
![]() | | INA286AQDRQ1 | 电流检测放大器-运算放大器及比较器 | INA286-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥47.83687 | 在线订购 |
![]() | | INA284AQDGKRQ1 | 电流检测放大器-运算放大器及比较器 | INA284-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA284AQDRQ1 | 电流检测放大器-运算放大器及比较器 | INA284-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA283AQDRQ1 | 电流检测放大器-运算放大器及比较器 | INA283-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | 在线订购 | |
![]() | | INA282AQDGKRQ1 | 电流检测放大器-运算放大器及比较器 | INA282-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥28.97445 | 在线订购 |
![]() | | INA285AQDRQ1 | 电流检测放大器-运算放大器及比较器 | INA285-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥26.74393 | 在线订购 |
![]() | | INA285AQDGKRQ1 | 电流检测放大器-运算放大器及比较器 | INA285-Q1 AEC-Q100、-14V 至 80V 双向电流检测放大器 | ¥28.98672 | 在线订购 |
