bq25700A 电池降压升压充电控制器
Texas Instruments 推出带有系统电源监视器和处理器的 bq25700A 窄电压直流（NVDC）SMBus 电池降压升压充电控制器（bq25700A Battery Buck-Boost Charge Controller）
发布时间：2018-06-14
Texas Instruments 的 bq25700A 是一款同步 NVDC 电池降压升压充电控制器，为空间受限型多种化学电池充电应用提供了低元件数、高能效的解决方案。
NVDC-1 配置允许系统按电池电压进行调节，但不会降至系统最小电压以下。即使电池完全放电或取出，系统也会继续运行。当负载功率超过输入电源额定值时，电池会进入补充模式，并防止输入源过载。
bq25700A 可以从各种输入源（包括 USB 适配器、高压 USB PD 源和传统适配器）对电池充电。
在上电期间，充电器会根据输入源和电池状况将转换器设置为降压、升压或降压升压配置。充电器自动在降压、升压和降压升压配置模式之间转换，无需主机控制。
在没有输入源的情况下，bq25700A 支持 1 至 4 节电池的On-the-Go（OTG）功能，可在 VBUS 上产生 4.48 V 至20.8 V 的电压。在 OTG 模式下，充电器调节输出电压和输出电流。
bq25700A 监视适配器电流、电池电流和系统电源。灵活编程的 PROCHOT 输出在需要时直接进入 CPU 进行节流。
bq25700A 电池降压升压充电控制器特性
从广泛的输入源为 1 至 4 节电池充电
3.5 V 至 24 V 输入工作电压
支持 USB2.0、USB 3.0、USB 3.1（C 类）和 USB_PD 输入电流设置
降压和升压操作之间的无缝转换
输入电流和电压调节（IDPM 和 VDPM）防止源极过载
用于 CPU 节流的电源/电流监视器
全 PROCHOT 规范，符合 IMVP8
输入和电池电流监视器
系统电源监视器，符合 IMVP8
窄 VDC（NVDC）电源路径管理
即插即用，无需电池或深度放电电池
适配器满载时，电池补充系统
理想的补充模式二极管操作
从电池（USB OTG）上电 USB 端口
输出 4.48 V 至 20.8 V，与 USB_PD 兼容
输出电流极限高至 6.35 A
低电池静态电流
800 kHz 或 1.2 MHz 可编程开关频率，适用于 1μH 至 2.2μH 的扁平电感
主机控制界面，可进行灵活的系统配置
SMBus（bq25700A）端口，可实现最佳的系统性能和状态报告
设置输入电流限制的硬件引脚，无需 EC 控制
高精度调节和监控
±0.5% 充电电压调节
±2.0% 输入/充电电流调节
±2.0% 输入/充电电流监视器
±5.0% 功率监视器
安全
热关断
输入、系统、电池过压保护
MOSFET 电感过流保护
输入电流优化器（ICO），可提取最大输入功率
对任何电池化学物质进行充电：Li+、LiFePO4、NiCd、NiMH、铅酸

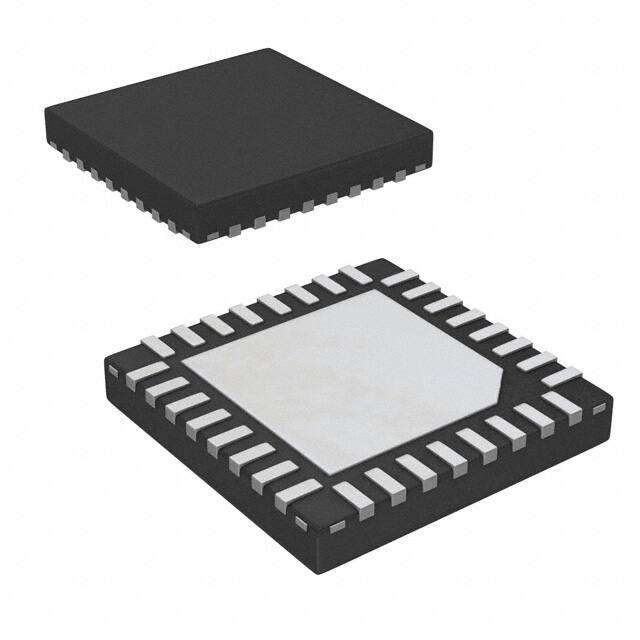

封装：32 引脚 4 x 4 WQFN
bq25700A 电池降压升压充电控制器应用
超级本、笔记本、可拆卸平板电脑和充电宝
工业和医疗设备
带充电电池的便携式设备
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | BQ25700ARSNT | 电池管理-电源管理 | BQ25700A 具有系统功率监控器和处理器的 SMBus 1 至 4 节 NVDC 降压/升压电池充电控制器 | ￥33.33130 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

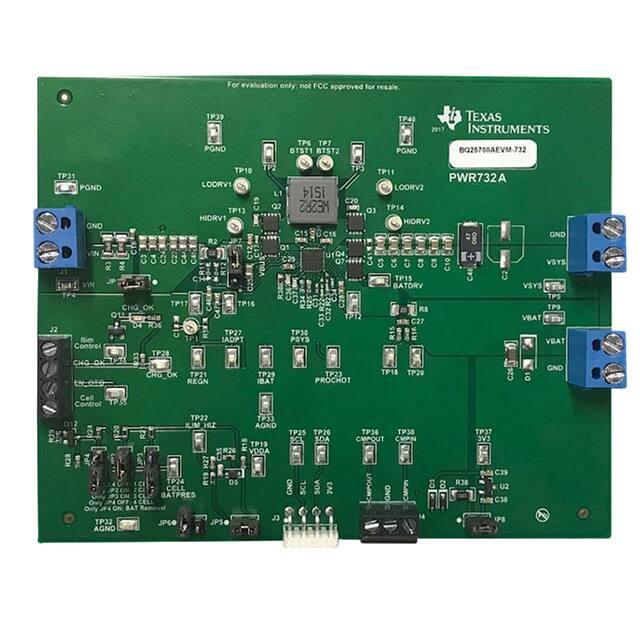

 | | BQ25700AEVM-732 | 评估和演示板和套件-开发板/套件/编程器 | BQ25700A 电池监控器 电源管理 评估板 | ￥1715.12224 | 在线订购 |
