    采用 ADC 和放大器组合的 LTC2185 和 ADA4927 组合电路

    采用 ADC 和放大器组合的 LTC2185 和 ADA4927 组合电路

    Analog Devices 和 Linear Technology:适合蜂窝基站、广播和医疗成像应用的绝佳组合(LTC2185 and ADA4927 Combo Circuit Featuring an ADC and AMP Combination)

    发布时间:2018-06-14

    Analog Devices 与 LTC 的 LTC2185 是一款 16 位双通道同步采样模数转换器 (ADC)。它使用 1.8 V 单电源,每通道功耗低至 185 mW。该 ADC 具有多个输出选择,如 CMOS、 DDR CMOS 或 DDR LVDS。该器件具有 0 °C 至 +70 °C 温度范围,并采用 64 引脚 QFN (9 mm x 9 mm) 封装。LTC2185 是蜂窝基站、软件无线电 (SDR) 和医疗成像应用的绝佳选择。

    ADI 的 ADA4927 是理想的电流反馈放大器,适合用于像 LTC 的 LTC2185 系列这样的高性能模数转换器。这款放大器速度高(2.3 GHz 下 -3 dB 带宽),具有极低谐波失真(100 MHz 时 -87 dBc HD2)和 1.4 nV/√Hz 的低输入电压噪声。该器件具有 -40°C 至 +105°C 的温度范围,采用 3 mm x 3 mm 的超小 LFCSP 封装。ADA4927 非常适用于 ADC 驱动器、差分缓冲器、IF 和基带增益模块应用。

    采用 ADC 和放大器组合的 LTC2185 和 ADA4927 组合电路特性

    LTC2185 特性

    • 位数:16

    • 输入类型:125 M

    • 数据接口:LVDS - 平行,平行

    • 电源电压(模拟):1.7 V 至 1.9 V

    • 电源电压(数字):1.7 V 至 1.9 V

    • 工作温度范围:0°C 至 +70 °C

    • 封装/外壳:64-QFN (9 mm x 9 mm)


    ADA4927 特性

    • 电源电压:4.5 V 至 11 V、±2.25 V 至 5.5 V

    • 供电电流:20 mA

    • 每个通道的电流输出:65 mA

    • 可从外部调节增益

    • 更好相对正向电压放大器的失真度

    • 工作温度范围:-40°C 至 +105°C

    • 封装/外壳:16-LFCSP (3 mm x 3 mm)

    采用 ADC 和放大器组合的 LTC2185 和 ADA4927 组合电路应用

    LTC2185 应用

    1. 蜂窝基站

    2. 通信

    3. 软件无线电

    4. 医疗成像

    ADA4927 应用

    1. ADC 驱动器

    2. 差分缓冲器

    3. IF 和基带增益块

    4. 线路驱动器

    ADA4927 Amplifiers
    图片数据手册产品型号产品分类产品描述价格操作
    ADA4927-1YCPZ-R7仪表放大器-运算放大器及比较器IC OPAMP CFA 2.3GHZ 16LFCSP¥42.95808在线订购
    ADA4927-1YCPZ-R2仪表放大器-运算放大器及比较器IC OPAMP CF DIFF 65MA LN 16LFCSP在线订购
    ADA4927-2YCPZ-R7仪表放大器-运算放大器及比较器IC OPAMP CFA 2.3GHZ 24LFCSP在线订购
    ADA4927-2YCPZ-R2仪表放大器-运算放大器及比较器IC OPAMP CFA 2.3GHZ 24LFCSP在线订购

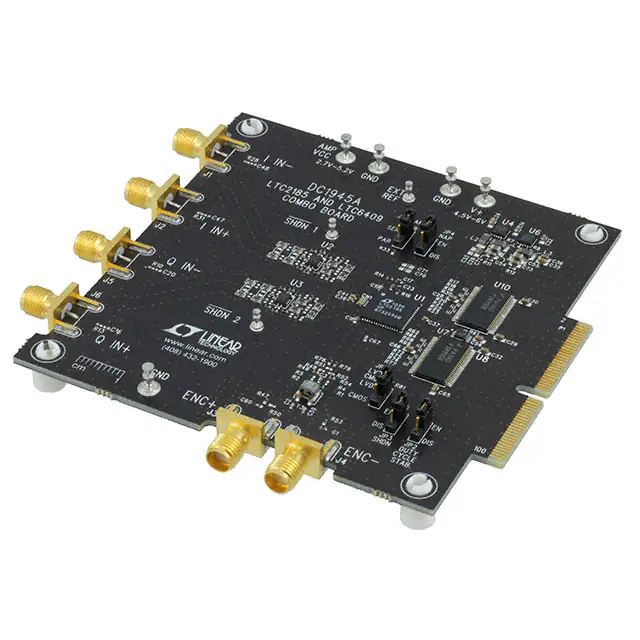

    LTC2185 Evaluation Board
    图片数据手册产品型号产品分类产品描述价格操作
    DC1945A综合元器件-综合类目DC1945A在线订购
