ADSP-2136x 32 位数字信号处理器 (DSP)

Analog Devices 的定点/浮点 SHARC® DSP (ADSP-2136x 32-Bit Digital Signal Processors (DSP))适用于专业音频和家庭影院应用
发布时间:2018-06-14
ADI 的 32 位 ADSP2136x SHARC DSP 系列包括 ADSP-21363、ADSP-21364、ADSP-21366 和 ADSP-21369 器件。这些 DSP 的速度可达 400 MHz,提供定点和浮点算法,或者仅提供浮点算法。这些 SHARC 处理器具有高达 768 kB 的 ROM、高达 384 kB 的片载 RAM。这些 DSP 提供六个串行端口,支持数字音频接口 (DAI) 的串行接口和串行接口 (SPI) 技术。
ADSP-21363 333 MHz 处理器能够达到 2 GFLOPS 峰值性能。有 25 个零开销 DMA 通道、路径或 8 通道异步采样率转换器。ADSP-21364 的速度为 333 MHz,支持 40 位浮点、32 位定点和 IEEE 32 位浮点数据类型。ADSP-21366 具有两个 SPI 端口,支持主机和从属模式。ADSP-21366 具有 3 Mbits SRAM、4 Mbits 片载 ROM 和 333 MHz 速度。ADSP-21369 是一种 400 MHz SHARC 处理器,具有 2.4 GFLOPS 峰值性能。该器件 2 Mbits SRAM 和 6 Mbits 客户定义 ROM。ADSP-2136x SHARC 处理器专为专业和家庭音响系统而设计。
ADSP-2136x 32 位数字信号处理器 (DSP)特性
类型:定点/浮点运算
接口:DAI 和 SPI
时钟速率:333 MHz 和 400 MHz
片载 RAM:246 kB 和 384 kB
内核电压:1.0 V 和 1.2 V
输入/输出电压 (I/O):3.3 V
工作温度范围:-40°C 至 +105°C
封装/外壳:LFGBA、LQFP 和 CSPBGA
平衡和增益调节器
延时管理
支持音频解码器和后处理技术
PCM
杜比数字、EX2、Pro Logic IIx
DTS 5.1、ES、NEO:6 和 96/24
SRS 对焦
MPEG2 AAC LC
MP3
图形均衡器
低音管理
ADSP-2136x 32 位数字信号处理器 (DSP)应用
专业音频设备系统
家庭影院
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | ADSP-21363KBCZ-1AA | DSP数字信号处理器-单片机/ARM/DSP | IC DSP 32BIT 333MHZ 136-CSPBGA | ¥261.36000 | 在线订购 |
![]() | | ADSP-21363KSWZ-1AA | DSP数字信号处理器-单片机/ARM/DSP | IC DSP 32BIT 333MHZ EPAD 144LQFP | 在线订购 | |
![]() | | ADSP-21369KSWZ-2A | DSP数字信号处理器-单片机/ARM/DSP | IC DSP 32BIT 233MHZ 208-LQFP | 在线订购 | |
![]() | | ADSP-21369BSWZ-1A | DSP数字信号处理器-单片机/ARM/DSP | IC DSP 32BIT 266MHZ 208LQFP | 在线订购 | |
![]() | | ADSP-21364KBCZ-1AA | DSP数字信号处理器-单片机/ARM/DSP | IC DSP 32BIT 333MHZ 136CSBGA | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
![]() | | ADZS-21369-EZLITE | MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EVAL EZ LITE ADDS-21369 | 在线订购 | |

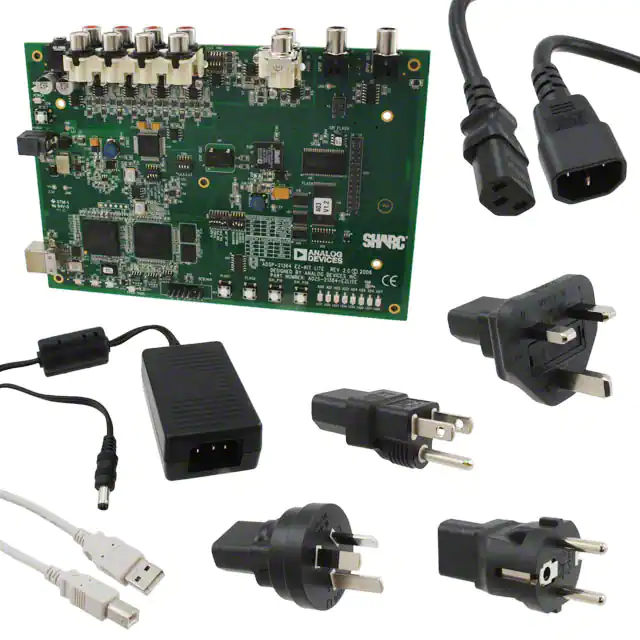

![]() | | ADZS-21364-EZLITE | MCU,DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EVAL EZ LITE ADDS-21364 | 在线订购 |
