采用 CSP 和 DFN 封装的肖特基二极管
Diodes 的 CSP 和 DFN 超小封装（Schottky Diodes in CSP and DFN Packages）适用于小型物联网和移动应用
发布时间：2018-06-14
Diodes 宣布推出采用极小 CSP 和 DFN 封装的肖特基二极管。这些小封装产品可实现物联网可穿戴设备、智能手机和虚拟/增强现实头戴式耳机等众多电池供电产品中不同的应用，如阻断、电气过应力和自举二极管。很多这些采用 CSP 和 DFN 封装的肖特基二极管还符合 AEC-Q101 标准，支持 PPAP 流程。
采用 CSP 和 DFN 封装的肖特基二极管特性
极小的封装和鲁棒性
这些超扁平和小基底面的表面贴装封装实现了终端系统的紧凑外形尺寸。由于 CSP 封装内部不依赖焊线，加上对 PPAP 的支持，确保了长期可靠性
低正向电压
最大正向电压 (VF) 仅为 0.35 V，这些 CSP/DFN 封装的肖特基二极管能够实现极低的传导损耗，从而带来更低的工作温度和出色的长期可靠性
低漏电电流
该系统在待机模式时，低漏电电流 (IR) 将转换为低环境温度。在电池供电型系统中，待机时间大幅扩充
宽范围的反向击穿电压和输出电流
这些器件可提供全面的反向击穿电压范围（VBR_MIN = 20 V 至 70 V）和输出电流（IO_MAX = 70 mA 至 2 A），满足许多应用的苛刻要求
采用 CSP 和 DFN 封装的肖特基二极管应用
工业机器人
物联网 (IoT)
信息娱乐系统/ADAS
便携式电子产品
移动计算
移动通信
VR/AR 头盔
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

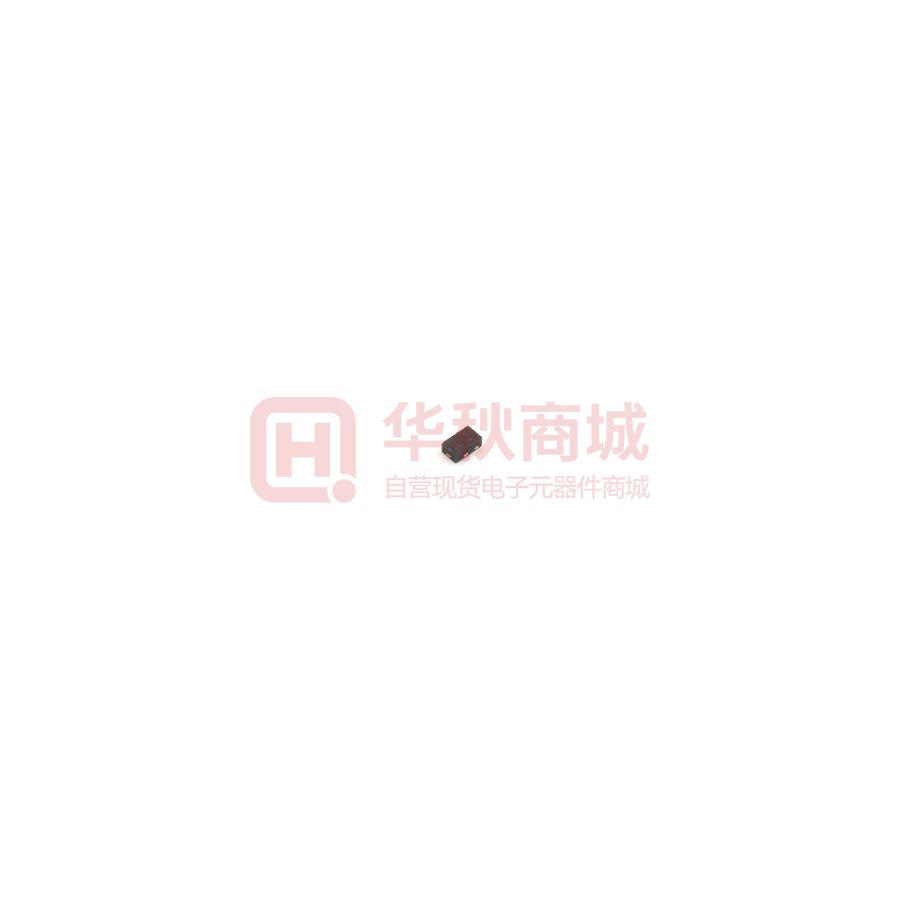

 | | BAT54LP-7 | 肖特基二极管-二极管 | 肖特基二极管 30V 1.00 x 0.60mm SMT X1-DFN1006-2 200mA | ￥0.25064 | 在线订购 |
 | | BAS40LP-7 | 肖特基二极管-二极管 | 肖特基二极管 40V 1.00 x 0.60mm SMT X1-DFN1006 200mA | ￥0.13404 | 在线订购 |
 | | BAS70LP-7B | 肖特基二极管-二极管 | 肖特基二极管 70V 1.00 x 0.60mm SMT DFN1006 800mA | ￥0.22584 | 在线订购 |
 | | BAT54LPS-7 | 肖特基二极管-二极管 | 肖特基二极管 Single VR=30V IF=200mA IR=2μA CT=10pF X2-DFN1006-2 | ￥0.79969 | 在线订购 |
 | | SDM02M30LP3-7B | 整流二极管-二极管 | DIODESCHOTTKY30V100MA2-XFDFN | ￥0.86694 | 在线订购 |
