MAX20021低压降压DC-DC转换器
Maxim推出PMIC系列（MAX20021 Low-Voltage Step Down DC-DC Converters），提供小型解决方案，结合了四个集成电源轨和高效率
发布时间：2018-06-14
Maxim的 MAX20021系列电源管理集成电路（PMIC）集成了四个低压，高效，降压型DC-DC转换器。这四个输出可在1.0 V至4.0 V之间进行电阻编程，最高可提供1.0 A. PMIC的工作电压范围为3.0 V至5.5 V，非常适合负载点和后稳压应用。
高频操作允许全陶瓷电容器设计和小尺寸外部元件。内部电流检测和环路补偿可减少电路板空间和系统成本。
PMIC提供多种重要保护功能，包括输入过压保护，输入欠压监控，输入欠压锁定，逐周期电流限制和过温关断。当输入低于UVM阈值时，输入欠压监视器通过将PG_驱动为低电平来指示掉电情况。
MAX20021低压降压DC-DC转换器特性
具有集成FET的四路降压DC-DC转换器
工作电压为3.0 V至5.5 V.
旨在改善汽车EMI性能
强制PWM操作
两个通道180°异相
SYNC输入
扩频选项
2.2 MHz（MAX20022）或3.2 MHz（MAX20021）开关频率
四个通道，每个通道最高可提供1 A.
软启动和电源排序可降低浪涌电流
单独使能输入和电源良好输出，以简化排序
OV / UV输入电压监控
过热和短路保护

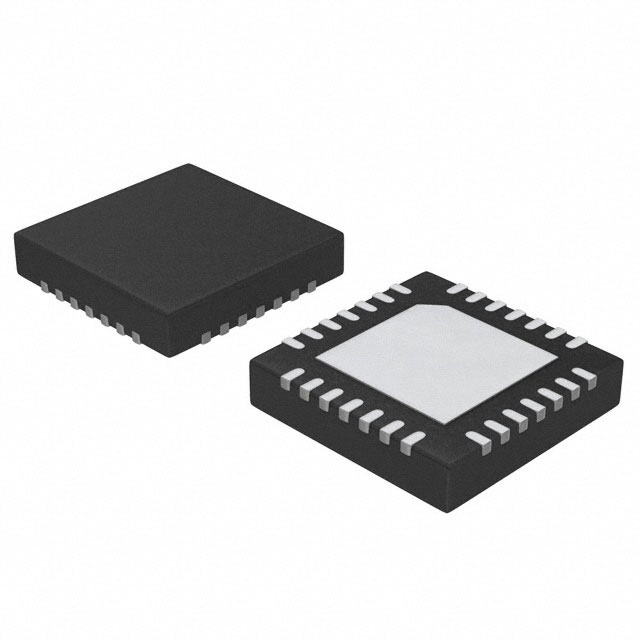

28针（5 mm×5 mm×0.8 mm）TQFN-EP封装
-40°C至+ 125°C的工作温度范围
1.0 V至4.0 V固定或可调输出电压
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX20021ATIB/V+ | DC-DC电源芯片-电源管理 | IC REG BUCK QD 28TQFN | ￥50.39563 | 在线订购 |
 | | MAX20021ATIA/V+ | DC-DC电源芯片-电源管理 | IC REG BUCK MULTIPLE QD 28TQFN | 在线订购 | |
| | MAX20021ATIC/V+ | DC-DC电源芯片-电源管理 | IC REG BUCK QD 28TQFN | 在线订购 |
