TMS320F2803x Piccolo™ 微控制器
Texas Instruments TMS320F2803x Piccolo 微控制器（TMS320F2803x Piccolo™ Microcontrollers）与现有的 C28x MCU 具有相同的 32 位定点架构
发布时间：2018-06-14
Texas Instruments 的 F2803x Piccolo 系列微控制器采用低引脚数封装，既具有 C28x 内核和控制律加速器 (CLA) 的强大功能，又具备高度集成的控制外设。该系列兼容以前的基于 C28x 的代码，并提供高水平的模拟集成。
内部稳压器允许实现单轨工作。同时对 HRPWM 进行了增强，可实现双边沿控制（频率调制）。另增加了具有 10 位内部基准的模拟比较器，可以直接连接以控制 PWM 输出。ADC 可转换从 0 至 3.3 V 的固定满量程范围，并支持比率计 VREFHI/VREFLO 基准。ADC 接口针对低开销和延迟进行了优化。
TMS320F2803x Piccolo™ 微控制器特性
高能效、32 位 CPU (TMS320C28x)
60 MHz（16.67 ns 周期时间）
16 x 16 和 32 x 32 MAC 运行
16 x 16 双 MAC
Harvard 总线架构
原子操作
快速中断响应和处理能力
统一的存储器编程模型
代码高效型（使用 C/C++ 和汇编）
可编程控制律加速器 (CLA)
32 位浮点数学加速器
执行代码独立于主 CPU
字节顺序：从小到大
JTAG 边界扫描支持
IEEE 标准 1149.1-1990 标准测试访问端口和边界扫描架构
同时适合设备和系统的低成本器件：
单 3.3V 电源
无需电源定序
集成上电复位和掉电复位
低功耗
无需模拟支持引脚
时钟：
两个内部、零引脚振荡器
片载晶体振荡器和外部时钟输入
看门狗定时器模块
丢时钟检测电路
高达 45 个可单独编程的、多路复用型 GPIO 引脚，带输入滤波
支持所有外设中断的外设中断扩展 (PIE) 块
三个 32 位 CPU 定时器
每个增强型脉宽调制器 (ePWM) 均带独立的 16 位定时器
片载存储器
提供闪存、SARAM、OTP 和引导 ROM
代码安全性模块
128 位安全密钥和锁定
可保护安全的存储器块
阻止对固件进行逆向工程
串行端口外设
一个串行通信接口 (SCI) 通用异步接收器/发射器 (UART) 模块
两个串行外设接口 (SPI) 模块
一个集成电路总线 (I2C) 模块
一个本地互连网络 (LIN) 模块
一个增强型的控制器区域网络 (eCAN) 模块
增强型的控制外设
ePWM
高分辨率 PWM (HRPWM)
增强型的捕获 (eCAP) 模块
高分辨率输入捕获 (HRCAP) 模块
增强型正交编码器脉冲 (eQEP) 模块
模数转换器 (ADC)
片载温度传感器
比较器
先进的仿真功能
分析和断点功能
通过硬件的实时调试
2803x 封装
56 引脚 RSH 极薄四通道扁平外壳（无引线）(VQFN)
64 引脚 PAG 薄型四通道扁平外壳 (TQFP)
80 引脚 PN 四通道扁平外壳 (LQFP)
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | TMDSCNCD28035ISO | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | CONTROL CARD PICCOLO ISO F28035 | ￥794.26266 | 在线订购 |
 | TMDSCNCD28035 | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | CONTROL CARD PICCOLO F28035 | ￥920.88378 | 在线订购 | |
 | | TMDSDOCK28035 | MCU，DSP-嵌入式-开发套件/万能板/PCB板-开发板/套件/编程器 | KIT EXPERIMENTER F28035 | ￥1496.42946 | 在线订购 |
 | | TMDSSOLARUINVKIT | 开发板/评估板/验证板（废弃） | DEV KIT FOR C2000 | 在线订购 | |
 | | TMDSILPFCKIT | 开发板/评估板/验证板（废弃） | KIT DEV PFC C2000 | 在线订购 | |
 | | DRV8303EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE DRV8303 | ￥1170.85448 | 在线订购 |
 | | TMDSHVMPPTKIT | 开发板/评估板/验证板（废弃） | KIT DEV ISO SOLAR MPPT HV | 在线订购 | |
 | | TMDSDCDCLEDKIT | 开发板/评估板/验证板（废弃） | KIT LED DVR C2000 PICCOLO | 在线订购 | |
 | | TDC1000-C2000EVM | 开发板/评估板/验证板（废弃） | EVAL MODULE FOR TDC1000-C2000 | ￥3442.03693 | 在线订购 |

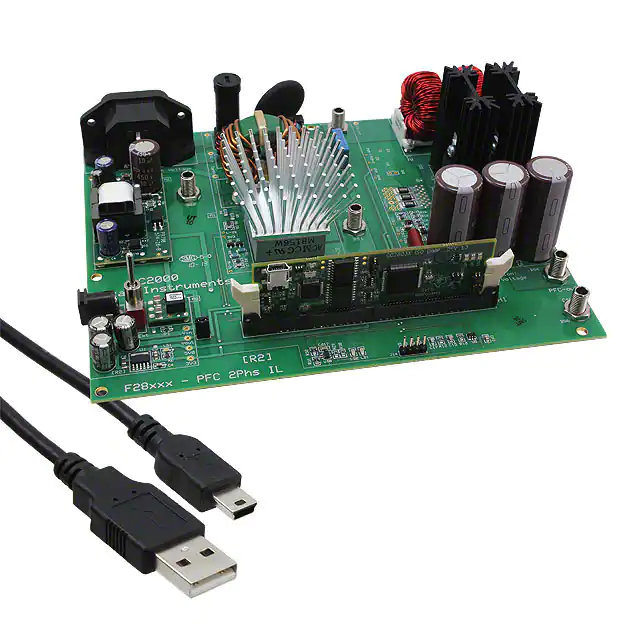

 | | TMDS1MTRPFCKIT | 开发板/评估板/验证板（废弃） | KIT DEV F28035 MOTOR CTRL/PFC | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

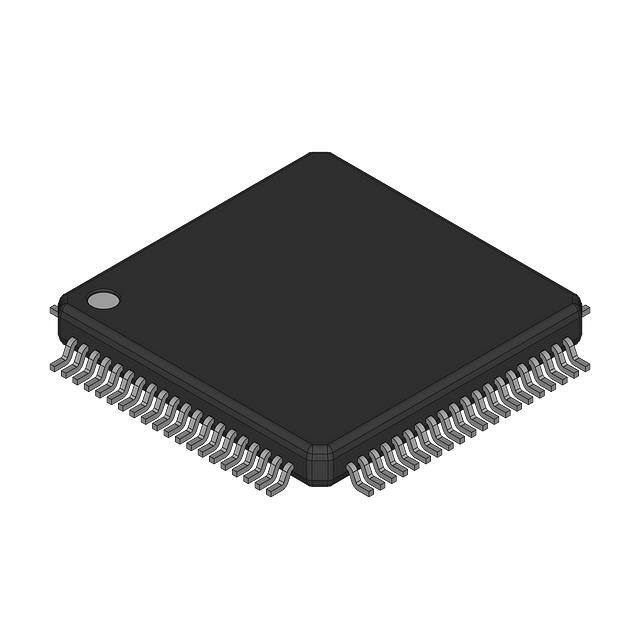

 | | TMS320F28035PAGT | 其它微处理器-单片机/ARM/DSP | 具有 60MHz 频率、128KB 闪存、CLA 的 C2000 32 位 MCU | ￥23.78140 | 在线订购 |
 | | TMS320F28035PNT | 其它微处理器-单片机/ARM/DSP | 实时微控制器 | ￥28.58900 | 在线订购 |
 | | TMS320F28030PNQ | 其它微处理器-单片机/ARM/DSP | TMS320F28030-Q1 具有 60MHz 频率、32KB 闪存的汽车类 C2000™ MCU | 在线订购 | |
 | | TMS320F28035PAGS | 其它微处理器-单片机/ARM/DSP | TMS320F28035 具有 60MHz 频率、128KB 闪存、CLA 的 C2000™ MCU | ￥114.01724 | 在线订购 |
 | | TMS320F28035PNS | 其它微处理器-单片机/ARM/DSP | TMS320F28035 具有 60MHz 频率、128KB 闪存、CLA 的 C2000™ MCU | ￥118.78042 | 在线订购 |
