MAX20090 系列 LED 控制器
Maxim 推出一款具有汽车级温度范围的单通道、高电压、高亮度 LED 控制器（MAX20090 Series LED Controllers）
发布时间：2018-06-14
Maxim 的 MAX20090 是一款单通道、高亮度 LED (HB LED) 驱动器，在 -40°C 至 +125°C 汽车温度范围内工作。该器件采用 5 V 至 65 V 输入电压，最高输出电压为 65 V，可驱动 LED 灯串。该驱动器可在 LED 灯串的高压侧检测输出电流。为了在输出和接地或者电池输入之间提供短路保护，需要检测高压侧电流。PWM 输入可实现高达 1000:1 的 LED 调光比，且 CTRL 输入能在控制器中提供更多的模拟调光能力。该器件还包括一个故障标志（低电平有效 FLT），用于指示灯串的开路、短路和热关断故障。该器件内置扩频调制功能，可提升电磁兼容性。
MAX20090 系列 LED 控制器特性
+5 V 至 +65 V 宽输入电压范围
+65 V 最高升压输出
ICTRL 引脚用于模拟调光
用于高压侧电流检测的集成放大器
200 Hz 板载斜坡简化了 PWM 调光
通过故障标志诊断故障
短路、过压和热保护
-40°C 至 +125°C 工作温度范围
柔性架构
可配置为升压、高压侧降压、SEPIC、降压-升压 和 CuK 型
可编程开关频率：200 kHz 至 2.2 MHz
使用扩频调制来降低 EMI 噪声
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX20090EVKIT# | LED驱动器-开发套件/万能板/PCB板-开发板/套件/编程器 | EVALKITFORMAX20090LED | ￥1421.63266 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|

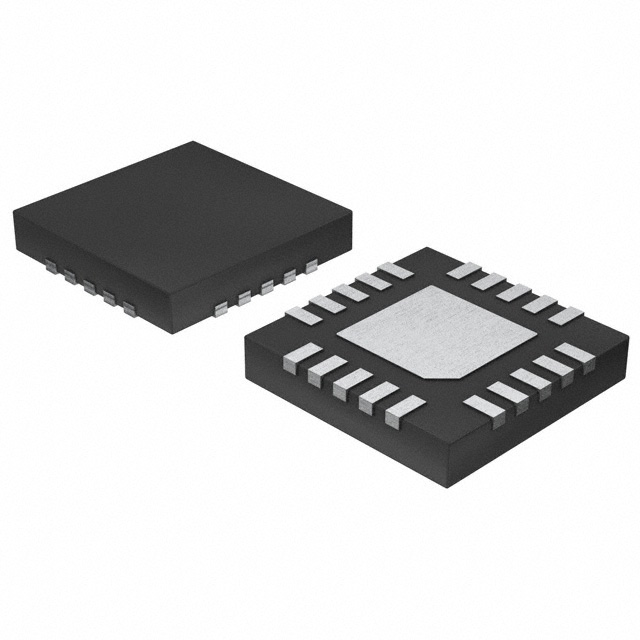

 | | MAX20090ATP/V+ | LED/照明驱动器-电源管理 | IC LED DRIVER HIGH BRIGHT 20TQFN | ￥61.48955 | 在线订购 |
