MAX9918-20 系列电流检测放大器
Maxim 的电流检测放大器（MAX9918-20 Family Current Sense Amplifiers）具有较大输入范围，扩展至接地以下
发布时间：2018-06-14
Maxim MAX9918-20 系列是电流检测放大器，提供单电源和高精度，覆盖 -20 V 至 +75 V 高输入共模范围。该系列非常适用于感性负载的电流监控，如电机和电磁阀等，在这些应用中共模电压可能会因感性反冲、电池反接或瞬态事件所引起的负电压而变为负值。
MAX9918 和 MAX9920 还具有由外部电阻分压器网络设置的可调增益。MAX9919 固定增益为 45 V/V (MAX9919F) 和 90 V/V (MAX9919N)。这些器件均可用作单向放大器 (VREFIN = GND) 和双向放大器 (VREFIN = VCC/2)。在输入电平转换级，MAX9920 将输入信号衰减至原来的四分之一，因而器件可检测高达 200 mV（单向工作）或 ±100 mV（双向工作）的电压。
MAX9918-20 系列采用单 5 V 电源电压，在 -40 °C 至 +125 °C 汽车级温度范围内全额工作。
MAX9918-20 系列电流检测放大器特性
降低了高电感反冲电压的保护箝位
支持宽范围的高精度 AC 和 DC 电流检测应用
节省板空间

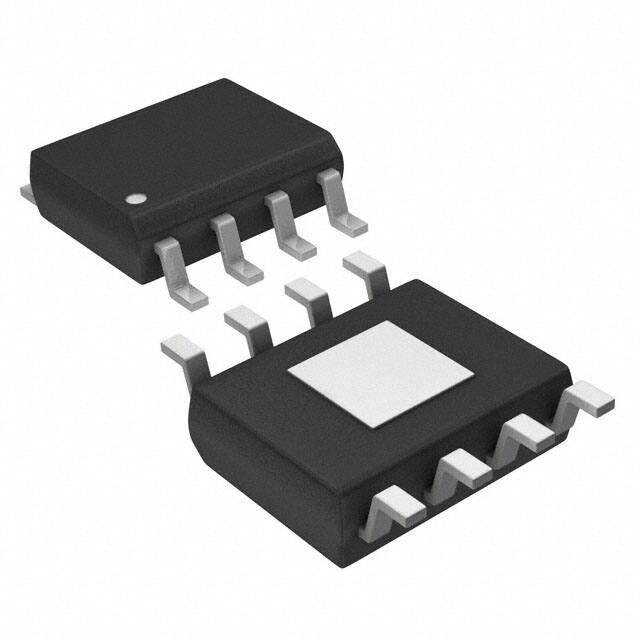

8 引脚 SOIC 封装
单电源供电：4.5 V 至 5.5 V
MAX9918-20 系列电流检测放大器应用
感性负载的电流监控
H 桥电机电流检测
低压侧和高压侧高精度电流检测
高精度高电压电流监控
螺线管电流检测
超级电容器充电/放电监控
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MAX9919FASA+ | 仪表放大器-运算放大器及比较器 | IC OPAMP CURR SENSE 250KHZ 8SOIC | ￥33.78516 | 在线订购 |
 | | MAX9920ASA+ | 通用放大器-运算放大器及比较器 | IC CURR SENSE 1 CIRCUIT 8SOIC | ￥27.99632 | 在线订购 |
| | MAX9919NASA+ | 仪表放大器-运算放大器及比较器 | Current Sense Amplifier 1 Circuit Rail-to-Rail 8-SOIC Exposed Pad | ￥32.93884 | 在线订购 |
| | MAX9919NASA+T | 通用放大器-运算放大器及比较器 | IC CURR SENSE 1 CIRCUIT 8SOIC | ￥15.38893 | 在线订购 |
| | MAX9919FASA+T | 通用放大器-运算放大器及比较器 | IC CURR SENSE 1 CIRCUIT 8SOIC | ￥16.34116 | 在线订购 |
 | | MAX9918EVKIT+ | 运算放大器-运算放大器及比较器 | EVALKITFORMAX9918 | ￥653.53507 | 在线订购 |
