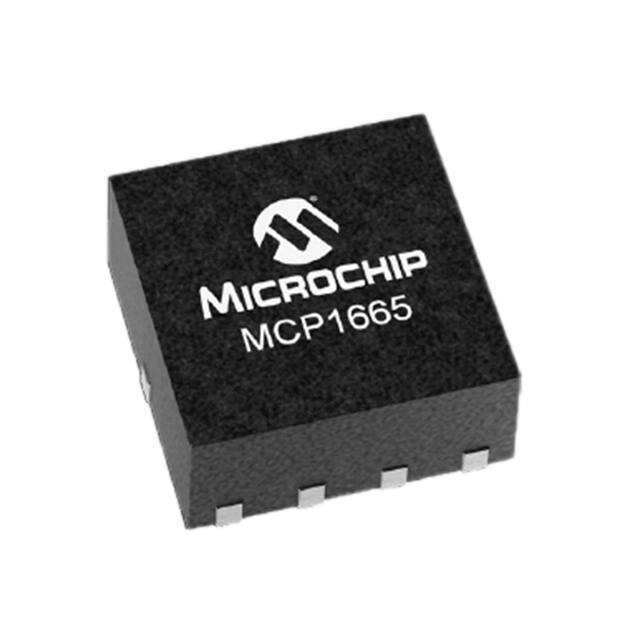

MCP1665高效率升压型DC-DC转换器
Microchip推出一款高压3.6 A集成开关PFM / PWM升压调节器（MCP1665 High-Efficiency Step-Up DC-to-DC Converter）
发布时间：2018-06-14
Microchip Technology的MCP1665器件是一款紧凑型，高效率，固定频率，非同步升压型DC-DC转换器，集成了36 V，100mΩNMOS开关。它为由三节碱性电池，Ultimate锂电池，NiCad电池，NiMH电池，单节锂离子电池或锂聚合物电池供电的应用提供节省空间的高压升压电源解决方案。集成开关受典型的3.6 A逐周期电感峰值电流限制操作的保护。有一个输出过压保护和一个开路负载保护，如果反馈电阻意外断开，反馈引脚与GND短路或输出暴露在过高电压，则关闭开关。实现了用于省电的脉冲频率调制（PFM）切换模式，可通过专用的MODE引脚进行选择。
MCP1665易于使用，可在小型印刷电路板（PCB）区域内创建经典的升压，SEPIC或反激式DC-DC转换器。集成了所有补偿和保护电路，以最大限度地减少外部元件的数量。使用ADM00865评估板可以轻松评估MCP1665。
MCP1665高效率升压型DC-DC转换器特性
36 V，100mΩ集成开关
效率高达92％
输出电压范围：高达32 V.
3.6典型的峰值输入电流限制
输入电压范围：2.9 V至5 V.
无负载输入电流：250μA（PFM），500μA（PWM）
关断模式，典型静态电流为0.4μA
自动PFM / PWM或由MODE引脚选择，以实现高效率
500 kHz PWM操作，跳过模式操作可通过专用MODE引脚选择
内部补偿
浪涌电流限制和内部软启动
输出过压保护（OVP）和开路负载保护（OLP），用于恒定电流配置
热关机
10引脚2 mm x 2 mm VQFN封装
MCP1665的面积比最接近的竞争对手小55％
使用小型陶瓷电容器，提供更小的解决方案
可轻松配置替代拓扑单端主电感转换器（SEPIC），Cuk或反激式拓扑
MCP1665高效率升压型DC-DC转换器应用
3节碱性电源应用
单节锂离子电池供电应用
手持式仪器
工业传感器
背光
便携式LED照明
光电二极管偏置
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADM00865 | 8位MCU单片机-单片机/ARM/DSP | MCP1665 - DC/DC，步升 1，非隔离 输出评估板 | ￥291.01287 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | MCP1665T-E/MRA | DC-DC电源芯片-电源管理 | MCP1665是一款紧凑、高效、固定频率的非同步升压DC-DC转换器,集成了36V、100mΩ NMOS开关。适用于便携式医疗设备、手持仪器等应用,支持3.3V至5V输入电压范围,最高输出电压可达32V。 | ￥14.43776 | 在线订购 |
