    具有超低通道输入电容的 TVS 二极管

    具有超低通道输入电容的 TVS 二极管

    Diodes 的 D3V3X4U10LP 和 D3V3F4U10LP (TVS Diodes with Ultra-Low Channel Input Capacitance)适用于高速数据线路的 ESD 保护

    发布时间:2018-06-14

    Diodes Incorporated 推出了两款具有超低通道输入电容 (CI/O) 的 TVS 器件:D3V3X4U10LP 和 D3V3F4U10LP。这些器件采用先进的低功耗工艺节点制造,旨在为敏感型混合信号 SoC(片上系统)提供数据线路保护,而且兼容如 USB、HDMI®、DisplayPort™ 等接口标准。具有 6.2 V(典型值)反向击穿电压(VBR)、IEC61000-4-5 标准规定的高达 5A 的峰值脉冲电流(I PP),以及 IEC61000-42 标准规定的高达 ±12 kV 的空气和接触放电型 ESD 冲击(VESD)耐受能力,这些器件满足或超过了保护如 USB Type-C™ 等高速接口免受可能的 ESD 危害的所有要求。在 0.45 pF 至 0.5 pF(典型值)之间的超低通道输入电容(CI/O)有助于实现良好的信号完整性,确保在高速接口上进行可靠的数据传输。这些器件采用薄型和全“绿色” DFN2501-10 封装,非常适合全自动化的制造环境。这些器件的 Z 向高度小于 0.58 mm(典型值),可以方便地运用到空间是第一考虑要素的系统中,如电脑、外设、智能手机、4K/8K 显示器、音/视频设备、AR/VR 等设备。

    具有超低通道输入电容的 TVS 二极管特性

    • 低反向工作和钳位电压

           在 IPP = 5 A 的情况下,反向工作电压(VRWM)最高为 3.3 V、反向钳位电压 (VC) 为 3.5 V(典型值),这些器件能确保受保护的混合信号 SoC 处于安全极限范围内。

    • 符合 IEC61000-4-2 和 IEC61000-4-5 标准

          4 通道 I/O 端口,具有 IEC61000-4-2 (ESD) 规定的高达 ±12 kV 空气和接触以及 IEC61000-4-5(闪电)规定的 5 A (8/20 µs) 峰值脉冲电流(I PP)保护能力

    • 超低通道输入电容

           凭借低至 0.45 pF 的输入电容,任何一对高速差动传输线上的插损都降至最小

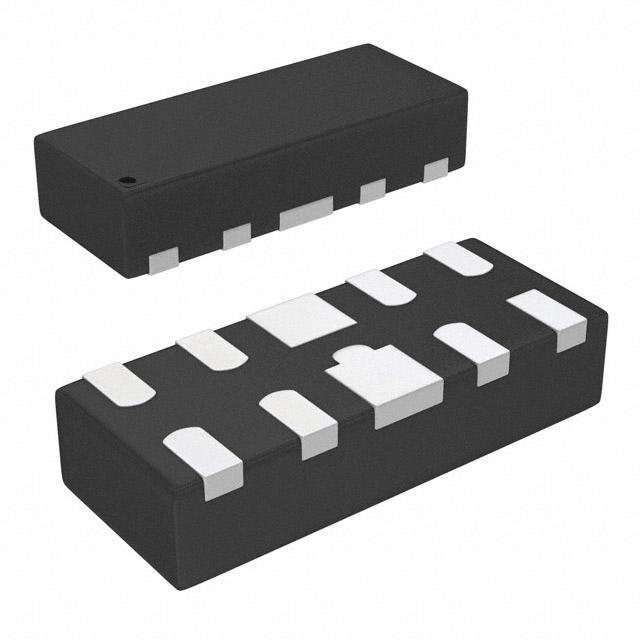

    • 外形扁平的 DFN2510 封装

           小尺寸 (2.5 mm x 1.0 mm) 结合超低 Z 向高度 (0.58 mm),使这些设备可用于非常狭窄的环境

    具有超低通道输入电容的 TVS 二极管应用

    1. 智能电话

    2. 4K/8K 显示器

    3. AR/VR 设备

    4. 计算机和外设

    5. 音频/视频设备

    Ultra-Low Channel Input Capacitance
    图片数据手册产品型号产品分类产品描述价格操作
    D3V3X4U10LP-7ESD抑制器/TVS二极管-过压过流保护器件3V(标准) 夹子 3A(8/20µs) Ipp TVS - 二极管 表面贴装型 U-DFN2510-10¥0.58584在线订购
    D3V3F4U10LP-7ESD抑制器/TVS二极管-过压过流保护器件D3V3F4U10LP-7¥0.60226在线订购
