ADS7056 14 位、2.5 MSPS 模数转换器

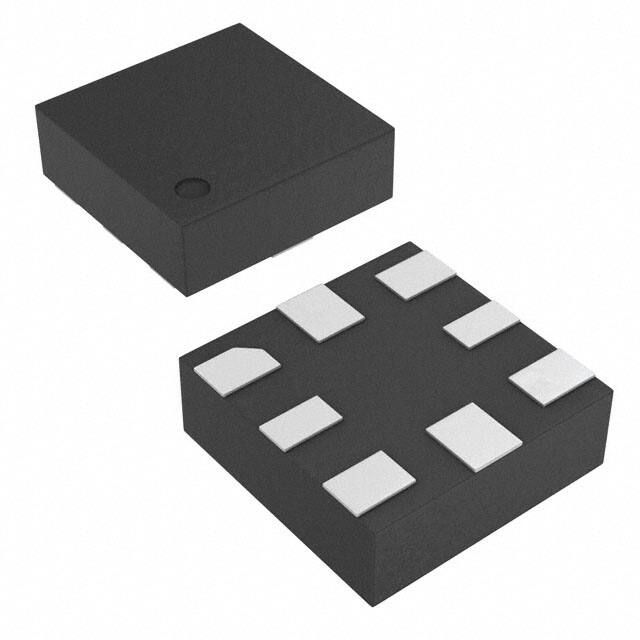

Texas Instruments 提供具有 SPI 接口的 ADS7056、14 位、2.5 MSPS 超低功耗、超小尺寸 SAR ADC（ADS7056 14-Bit, 2.5 MSPS Analog-to-Digital Converter）
发布时间：2018-06-14
Texas Instruments 的 ADS7056 是一款 14 位、2.5 MSPS、模数转换器 (ADC)。该器件包括一个基于电容器的逐次逼近型寄存器 (SAR) ADC，支持宽模拟输入电压范围（0 V 至 AVDD，针对 2.35 V 至 3.6 V 范围的 AVDD）。
SPI 兼容串行接口由 CS 和 SCLK 信号控制。输入信号利用 CS 下降沿采样，SCLK 则用于转换和串行数据输出。该器件支持宽数字电源范围（1.65 V 至 3.6 V），因此可直接连接到各种主机控制器。ADS7056 符合 JESD8-7A 标准中规定的标称 DVDD范围（1.65 V 至 1.95 V）。
ADS7056 采用 8 引脚小型 X2QFN 封装，具有 -40°C 至 +125°C 的汽车级指定工作温度范围。微型尺寸和极低功耗使得这些器件非常适用于空间受限型和电池供电型应用。
ADS7056 14 位、2.5 MSPS 模数转换器特性
2.5 MSPS 吞吐率
超小尺寸 SAR ADC：
2.25 mm2 的 X2QFN-8 封装
宽工作电压范围：
AVDD：2.35 V 至 3.6 V
DVDD：1.65 V 至 3.6 V（独立于 AVDD）
温度范围：-40°C 至 +125°C
单极输入范围：0 V 至 AVDD
集成偏移校准
性能出色：
14 位 NMC DNL、±2-LSB INL
74.5 dB SINAD，2 kHz 时
73.7 dB SINAD，1 MHz
超低功耗：
3.5 mW，2.5 MSPS、3.3 V AVDD 时
158 µW，100 MSPS、3.3 V AVDD 时
SPI 兼容串行接口：60 MHz
符合 JESD8-7A 规范的数字 I/O
ADS7056 14 位、2.5 MSPS 模数转换器应用
声纳接收器
光纤线路卡和模块
热成像
超声波流量计
电机控制
手持式无线电
环境检测
火焰和烟雾检测
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS7056IRUGR | 模数转换器（ADC）-数据转换器 | ADS7056 具有 SPI 的 14 位 2.5MSPS 超低功耗、超小型 SAR ADC | ￥42.37598 | 在线订购 |
| 图片 | 数据手册 | 产品型号 | 产品分类 | 产品描述 | 价格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADS7056EVM-PDK | 未分类-待分类商品 | ADS7056EVM-PDK | 在线订购 |
| 文档名称 | 类型 | 大小 | 更新日期 | 查看次数 | 下载 |
|---|---|---|---|---|---|
| 模数规格和性能特性术语表 (Rev. A) | | 2MB | 647次 |  | |
| 所选封装材料的热学和电学性质 | | 645KB | 654次 | | |
| 高速数据转换 | | 2MB | 670次 | | |
| Optimizing Sensor Measurement: Driving a SAR ADC Input without a Driver Amplif | | 100KB | 668次 | | |
| Low-Cost, Low-Power, Small 14-bit AFE: Interleaved ADCs Scalable up to 10 MSPS | | 1313KB | 680次 | | |
| Analog-to-Digital Converter Grounding Practices Affect System Performance | | 69KB | 677次 | | |
| Principles of Data Acquisition and Conversion | | 132KB | 654次 | | |
| A Glossary of Analog-to-Digital Specifications and Performance Characteristics | | 425KB | 727次 | | |
| ADS7056中文资料 | | - | | ||
| ADS7056datasheet | | - | |
